一、产品概述

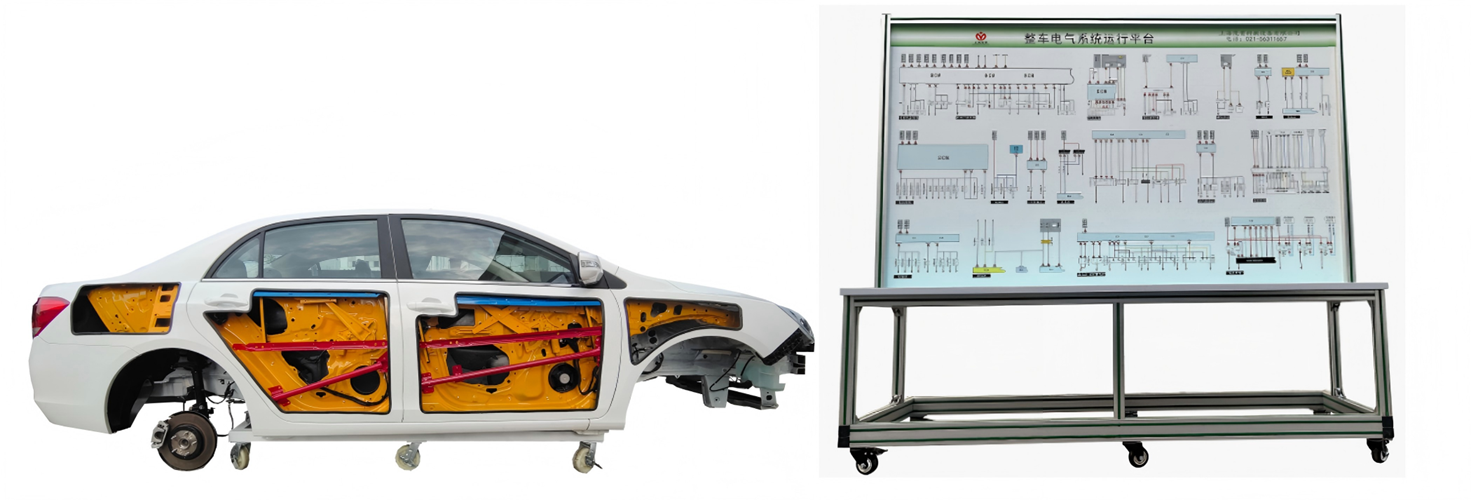

MYXNQ-52新能源整车电器系统实训平台由纯电动汽车原车车身解剖组成，可在车身上检测电器元件与线路电信号，完成纯电动汽车低压电器系统教学。
二、产品功能
1、产品由纯电动汽车原车解剖车身及车身电器系统组成，对原车前后舱盖，前后左右门板进行解剖，真实展示车身夹层内部结构，并在解剖面上涂抹防护漆。
2、玻璃升降系统、灯光系统、车门中控系统等电器结构完整，12V低压辅助电器系统可正常工作。
3、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
4、面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。
5、安装有故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点24个。
6、移动教学台面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统(玻璃升降系统、灯光系统、车门中控系统等)图板；学员可直观对照图板和实物，认识和分析系统的工作原理。
6、原车车身(壳)安装有真实可运行的原车车身电器低压系统(包括灯光、中控门锁、电动车窗、电动后视镜、音响等)，展示车身电器低压系统的结构与原理、动态演示车身电器低压系统工作过程。
7、安装安全保护装置：急停开关、机械式电源总开关、转动部位防护保护罩警告提示。
8、训练台需与动力电池及管理系统训练台、纯电动汽车高压充配电总成训练台、纯电动汽车电驱动系统训练台、纯电动汽车电动空调系统训练台、纯电动汽车电控助力转向系统训练台等互联互动。
三、技术规格
1.外形尺寸（mm）：2040×650×1800mm(长×宽×高)
2.面板外形尺寸（mm）：1988×1220mm（长*宽）
3.移动脚轮：100*60mm
4.工作温度：-40℃～+50℃
5.工作电源：DC12V
6.输入电源：AC220V±10%50Hz；
四、实训（实验）项目
1.全车低压电器系统（包括灯光、中控门锁、电动车窗、电动后视镜、音响等）检测故障诊断实训。
2.纯电动汽车全车电器系统(低压电器系统)理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断。
五、基本配置
(比亚迪秦EV400纯电动汽车)车身电脑、手刹开关、座椅、牌照灯、阅读灯、带移动脚轮钢制底座的汽车车壳总成（局部解剖）左前车窗电机、右前车窗电机、左后车窗电机、右后车窗电机、左前锁块、右前锁块、右后锁块、左后锁块、电源总开关、保险丝盒、车窗组合开关、中控锁开关、组合开关、左右前大灯总成、左右前雾灯、左右转向灯、左右组合尾灯、牌照灯、灯光开关、倒车灯开关、危险灯开关、刹车开关、雨刮总成、雨刮开关、雨刮继电器、洗涤电机、喇叭、喇叭开关、电动后视镜与开关、音响与导航总成、音响扬声器（6寸200W）、DC12开关电源、点火开关、一体化全铝合金型材搭建的移动台架（2040×650×1800mm (带自锁脚轮装置，带安装检测端子的原理面板，面板1988×1220mm）、故障设置和考核系统、设备操作说明书。
