常用电子元器件识别与测量实训

---

　　 电子元器件是电子设备的核心组成单元，电阻、电容、电感、二极管、三极管作为最基础、最常用的五大类元器件，其识别准确性与测量规范性直接影响电子实训效果、电路调试效率及设备运行稳定性。本文结合教学实训场景，详细讲解各类常用电子元器件的外观识别、参数解读及精准测量方法，适配院校电子实训教学、职业技能培训及相关技术人员入门学习，同时为教学设备厂家提供标准化实训指导方案，助力提升实训教学质量。

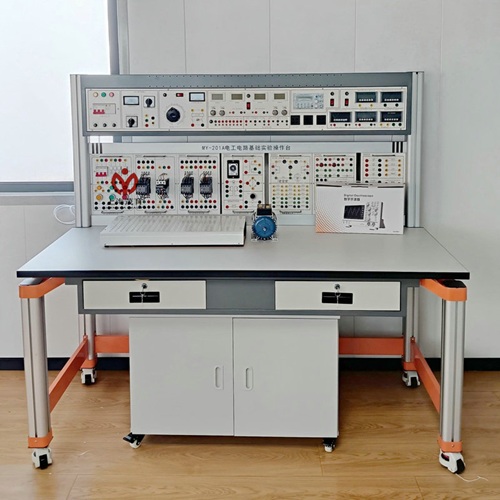

本实训适用于电子信息工程、电气自动化、机电一体化等相关专业的基础实训课程，所需实训设备可选用MY-201A电工电子实训装置、数字万用表、指针式万用表、LCR数字电桥（可选）、元器件收纳盒等，所有操作均遵循“先识别、后测量、再验证”的原则，兼顾安全性与实操性。
一、实训目的
1.掌握电阻、电容、电感、二极管、三极管的外观特征、封装类型及参数标注规则，能快速准确识别各类元器件。
2.熟练使用万用表、LCR电桥等实训设备，掌握各类元器件的核心参数测量方法，能判断元器件的好坏。
3.培养规范的实训操作习惯，熟悉电子实训的安全注意事项，为后续电路组装、调试及故障排查奠定基础。
4.适配教学场景，为院校实训教学提供标准化操作指引，同时展现教学设备的实操价值，助力实训装置的推广与应用。 二、实训准备
（一）实训设备与工具
测量工具：数字万用表（推荐带电容档、电感档）、指针式万用表、LCR数字电桥（可选，用于精准测量电容容量、电感量）。
实训耗材：各类常用元器件（电阻：色环电阻、贴片电阻；电容：陶瓷电容、电解电容、钽电容；电感：色环电感、贴片电感、磁环电感；二极管：整流二极管、开关二极管、稳压二极管；三极管：NPN型、PNP型，涵盖不同封装）。
辅助工具：元器件收纳盒、镊子、螺丝刀、导线、面包板（用于验证测量结果）。
安全防护：防静电手环、绝缘手套（可选，用于高压电容测量）。
（二）实训环境要求
1.实训场地需保持干燥、通风，避免潮湿环境影响元器件性能及测量精度；2.实训台摆放整齐，设备、元器件分类放置，避免杂乱导致元器件损坏或测量失误；3.远离强磁场、强电场，防止干扰测量结果；4.配备应急电源及灭火器材，杜绝安全隐患。
（三）预习要求
实训前需掌握各类元器件的基本工作原理、参数含义（如电阻的阻值、功率；电容的容量、耐压值；电感的电感量；二极管的正向压降；三极管的放大倍数等），熟悉万用表的操作方法，了解实训安全注意事项。
三、常用电子元器件识别方法
元器件识别的核心是“看外观、读参数、辨封装”，结合标注规则，快速区分元器件类型及规格，以下针对五大类常用元器件详细说明。
（一）电阻器识别
电阻器（简称电阻）是电子电路中最常用的无源元器件，主要作用是限流、分压、负载，核心参数为阻值、功率、误差，常见封装分为插件式（色环电阻）和贴片式（SMD电阻）。
1.插件式色环电阻识别
插件电阻最常用的标注方式为色环标注法，通过不同颜色的色环表示阻值、误差及温度系数，常见为四环电阻和五环电阻，其中四环电阻多用于普通精度（误差±5%、±10%），五环电阻多用于高精度（误差±1%、±2%）。
色环识别规则：首先确定色环顺序（靠近电阻一端的为第一环，远离引脚的为误差环），四环电阻的前两环为有效数字，第三环为倍率（10的n次方），第四环为误差；五环电阻的前三环为有效数字，第四环为倍率，第五环为误差。
常用色环颜色对应数值（记忆口诀：黑0、棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、金5、银10、无色20）：黑色（0）、棕色（1）、红色（2）、橙色（3）、黄色（4）、绿色（5）、蓝色（6）、紫色（7）、灰色（8）、白色（9）；倍率：金色（10⁻¹）、银色（10⁻²）、其他颜色对应自身数值（如红色对应10²）；误差：金色（±5%）、银色（±10%）、无色（±20%）、棕色（±1%）、红色（±2%）。
示例：四环电阻色环为“棕、红、橙、金”，则有效数字为1、2，倍率为10³，误差为±5%，阻值=12×10³Ω=12kΩ；五环电阻色环为“棕、黑、黑、红、棕”，有效数字为1、0、0，倍率为10²，误差为±1%，阻值=100×10²Ω=10kΩ。
2.贴片电阻识别
贴片电阻体积小、精度高，广泛应用于小型电子设备，标注方式为数码标注法，通常为3位或4位数字，部分高精度电阻为5位数字。
3位数码标注：前两位为有效数字，第三位为倍率（10的n次方），单位为Ω；若第三位为“9”，则表示倍率为10⁻¹。示例：“103”表示10×10³Ω=10kΩ，“472”表示47×10²Ω=4.7kΩ，“109”表示10×10⁻¹Ω=1Ω。
4位数码标注：前三位为有效数字，第四位为倍率，误差通常为±1%。示例：“1002”表示100×10²Ω=10kΩ，“4701”表示470×10¹Ω=4.7kΩ。
3.电阻功率识别
电阻的功率表示其承受的最大功耗，常用功率有1/8W、1/4W、1/2W、1W、2W等，功率越大，电阻体积越大，可通过外观体积直接判断，也可通过参数标注读取（部分电阻直接标注功率值）。
（二）电容器识别
电容器（简称电容）是存储电荷的无源元器件，主要作用是滤波、耦合、隔直、储能，核心参数为容量、耐压值、误差，常见类型分为无极性电容（陶瓷电容、涤纶电容）和有极性电容（电解电容、钽电容），封装有插件式和贴片式两种。
1.无极性电容识别
无极性电容不分正负极，可任意接入电路，常见为陶瓷电容和贴片陶瓷电容。
陶瓷电容：插件式为圆盘状，颜色多为米黄色、淡蓝色，标注方式为数码标注法或直标法；贴片陶瓷电容为矩形，颜色多为黑色、灰色，标注方式为数码标注法。
数码标注规则：与贴片电阻类似，3位数字表示容量，前两位为有效数字，第三位为倍率（10的n次方），单位为pF；若出现字母“R”，则“R”表示小数点。示例：“104”表示10×10⁴pF=100nF=0.1μF，“223”表示22×10³pF=22nF，“R33”表示0.33pF；直标法直接标注容量和误差，如“100pF ±10%”。
2.有极性电容识别
有极性电容必须按正负极接入电路，否则会损坏元器件甚至引发安全隐患，常见为电解电容和钽电容。
电解电容：插件式为圆柱形，外壳标注容量、耐压值及正负极，正极引脚较长，负极引脚较短，外壳上有“-”标记表示负极；贴片电解电容为矩形，标注方式与插件式一致，负极有黑色竖线标记。核心参数解读：容量单位通常为μF，耐压值表示电容能承受的最大电压（如“100μF 25V”，表示容量100μF，耐压25V，使用时电压不得超过耐压值）。
钽电容：贴片式封装，颜色多为黑色、黄色，正极有“+”标记或一端为金属引脚（正极），标注方式为直标法或数码标注法，容量单位多为μF，精度较高，常用于高精度电路。
（三）电感器识别
电感器（简称电感）是存储磁场能量的无源元器件，主要作用是滤波、扼流、谐振，核心参数为电感量、误差、额定电流，常见类型有色环电感、贴片电感、磁环电感，封装分为插件式和贴片式。
1.色环电感识别
色环电感的识别方法与色环电阻类似，通过色环表示电感量、误差，单位为μH。识别规则：前两环为有效数字，第三环为倍率（10的n次方），第四环为误差；色环颜色对应数值与电阻一致，倍率：金色（10⁻¹）、银色（10⁻²）、其他颜色对应自身数值。示例：色环为“红、紫、橙、金”，则电感量=27×10³μH=27mH，误差±5%。
2.贴片电感识别
贴片电感体积小，外观为矩形或圆形，颜色多为黑色、灰色，标注方式为数码标注法，3位数字表示电感量，前两位为有效数字，第三位为倍率，单位为μH；若第三位为“9”，表示倍率为10⁻¹。示例：“100”表示10×10⁰μH=10μH，“221”表示22×10¹μH=220μH，“109”表示10×10⁻¹μH=1μH。
3.磁环电感识别
磁环电感为环形结构，由导线绕在磁环上制成，外观为黑色磁环+绕线，通常无明显标注，需通过测量确定电感量，主要用于抑制电磁干扰，常见于电源电路、高频电路。
（四）二极管识别
二极管是单向导电的半导体元器件，主要作用是整流、检波、开关、稳压，核心参数为正向压降、反向耐压、最大正向电流，常见类型有整流二极管（1N4007）、开关二极管（1N4148）、稳压二极管，封装有插件式和贴片式两种。
1.插件式二极管识别
插件式二极管为玻璃管或塑料管封装，两端为引脚，管体上有黑色色环标记，色环一端为负极（阴极），另一端为正极（阳极）；部分二极管直接标注型号，可通过型号查询参数（如1N4007为整流二极管，正向压降约0.7V，反向耐压1000V）。
2.贴片式二极管识别
贴片式二极管为矩形或圆形，外观小巧，管体上有白色竖线或缺口标记，标记一端为负极，另一端为正极；部分贴片二极管标注简化型号（如“1N4148”简化为“4148”），可通过型号识别类型。
3.稳压二极管识别
稳压二极管外观与普通二极管类似，管体上通常标注稳压值（如“5V1”表示稳压值5.1V），封装多为插件式，也有贴片式，其核心特点是反向击穿后能稳定输出固定电压，常用于稳压电路。
（五）三极管识别
三极管是具有放大、开关功能的半导体元器件，核心参数为放大倍数（β）、集电极最大电流（Ic）、集电极-发射极电压（Vce），常见类型为NPN型和PNP型，封装有插件式（TO-92）和贴片式（SOT-23）两种。
1.插件式三极管识别
插件式三极管（TO-92封装）为塑料外壳，呈三角形，有三个引脚，分别为发射极（E）、基极（B）、集电极（C）。识别方法：将三极管平面朝向自己，引脚朝下，从左至右依次为E、B、C（部分三极管标注引脚序号，可通过型号查询引脚定义）；管体上标注型号，可通过型号区分NPN型和PNP型（如S8050、2N3904为NPN型，S8550为PNP型）。
2.贴片式三极管识别
贴片式三极管（SOT-23封装）为矩形，有三个引脚，标注方式为简化型号（如“8050”对应S8050，NPN型；“8550”对应S8550，PNP型）；引脚定义需参考封装手册，通常从标记端开始，依次为E、B、C（具体以手册为准）。
四、常用电子元器件测量方法
元器件测量的核心是使用合适的测量工具，按照规范步骤操作，结合参数范围判断元器件好坏，以下以数字万用表为主，结合LCR电桥（可选），详细讲解各类元器件的测量方法，适配教学实训操作。
（一）电阻器测量
1.测量工具：数字万用表（电阻档，Ω）
2.测量步骤
1.调零校准：将万用表旋钮拨至合适的电阻档（根据电阻标称阻值选择，如测量1kΩ电阻，选择2kΩ档），将两支表笔短接，万用表显示“0Ω”，若显示非0Ω，需调节调零旋钮（部分数字万用表自动调零），确保测量准确。
2.连接测量：将电阻从电路中拆下（避免并联电路影响测量结果），两支表笔分别接触电阻的两端，不分正负极，读取万用表显示的阻值。
3.结果判断：测量阻值与标称阻值的误差在允许范围内（如±5%、±10%），则电阻正常；若测量阻值远大于标称阻值（显示“OL”，超量程），说明电阻开路；若测量阻值接近0Ω，说明电阻短路；若误差超出允许范围，说明电阻老化或损坏，需更换。
3.注意事项
测量时需断电操作，避免电路中的电压影响测量结果；不要用手同时接触电阻两端和表笔，防止人体电阻干扰测量；选择合适的量程，量程过小会显示超量程（OL），量程过大会影响测量精度。
（二）电容器测量
1.测量工具：数字万用表（电容档，F）、LCR数字电桥（可选，精准测量）
2.无极性电容测量步骤
1.量程选择：将万用表旋钮拨至电容档，根据电容标称容量选择合适量程（如测量0.1μF电容，选择200nF档；测量100μF电容，选择200μF档）。
2.放电处理：若电容已接入电路或带有残余电荷，需用导线短接电容两端，进行放电（避免电荷损坏万用表或影响测量结果）。
3.连接测量：将电容从电路中拆下，两支表笔分别接触电容的两端（无极性，可任意连接），读取万用表显示的容量值。
4.结果判断：测量容量与标称容量的误差在±20%以内（普通电容允许误差），则电容正常；若测量容量远小于标称容量，说明电容老化；若显示“OL”或接近0Ω，说明电容开路或短路，需更换。
3.有极性电容测量步骤
与无极性电容测量类似，需注意表笔极性：万用表红表笔接电容正极，黑表笔接电容负极（若接反，测量结果会偏差较大，甚至损坏电容）；电解电容测量时，若显示容量为0或接近0，说明电容失效；若电容鼓包、漏液，无需测量，直接判定为损坏。
4.注意事项
大容量电解电容（大于100μF）测量前必须充分放电，防止残余电荷电击；贴片电容体积过小，测量时需用镊子固定，避免表笔接触不良；若万用表无电容档，可使用电阻档测量电容充放电情况（指针式万用表效果更明显），判断电容好坏。
（三）电感器测量
1.测量工具：数字万用表（电感档，H）、LCR数字电桥（可选，精准测量）
2.测量步骤
1.量程选择：将万用表旋钮拨至电感档，根据电感标称电感量选择合适量程（如测量10μH电感，选择20μH档；测量27mH电感，选择200mH档）。
2.连接测量：将电感从电路中拆下，两支表笔分别接触电感的两端，不分正负极，读取万用表显示的电感量值。
3.辅助判断：用万用表通断档测量电感两端，若蜂鸣器响，说明电感导通（正常电感电阻值接近0Ω）；若显示“OL”，说明电感开路，损坏；若电阻值过大，说明电感线圈老化或断路。
4.结果判断：测量电感量与标称电感量的误差在±10%以内，则电感正常；若误差过大或开路、短路，需更换。
3.注意事项
测量时远离强磁场，避免干扰测量精度；磁环电感无标注，可通过测量电感量结合电路功能判断好坏；电感线圈若出现烧毁、断线，直接判定为损坏。
（四）二极管测量
1.测量工具：数字万用表（二极管档，△V）、电阻档（可选）
2.测量步骤（二极管档，最常用）
1.档位选择：将万用表旋钮拨至二极管档，此时万用表会输出固定电压（约0.5-1V），用于检测二极管的单向导电性。
2.正向测量：将红表笔接二极管正极，黑表笔接二极管负极，读取万用表显示的正向压降值（硅二极管正向压降约0.5-0.7V，锗二极管约0.2-0.3V），若显示正向压降在合理范围，说明二极管正向导通正常。
3.反向测量：将红表笔接二极管负极，黑表笔接二极管正极，此时万用表应显示“OL”（反向截止），说明二极管反向绝缘良好。
4.结果判断：正向导通（有固定压降）、反向截止（OL），则二极管正常；若正反向均显示“OL”，说明二极管开路；若正反向均显示0V或接近0V，说明二极管短路；若正向压降偏差过大，说明二极管老化或损坏，需更换。
3.稳压二极管测量
稳压二极管测量需用电阻档（1kΩ档），正向测量与普通二极管一致（有正向压降）；反向测量时，若万用表显示固定阻值（对应稳压值），说明稳压二极管正常；若反向显示“OL”，说明稳压二极管开路；若反向显示0V，说明短路。
4.注意事项
测量时需将二极管从电路中拆下，避免并联元件影响测量结果；不要用手接触二极管引脚，防止人体电阻干扰；稳压二极管测量时，需注意区分正负极，避免误判。
（五）三极管测量
1.测量工具：数字万用表（二极管档、电阻档）
2.核心原理：三极管的发射结（B-E）和集电结（B-C）可视为两个二极管，NPN型三极管发射结正向导通、集电结反向截止；PNP型三极管发射结反向导通、集电结正向截止，通过测量结的导通情况，判断三极管类型、引脚及好坏。
3.测量步骤（以TO-92封装为例）
1.判定基极（B）：将万用表拨至二极管档，红表笔固定接触某一引脚，黑表笔分别接触另外两个引脚，若两次均显示正向压降（0.5-0.7V），则红表笔接触的引脚为基极（B），且三极管为PNP型；若黑表笔固定接触某一引脚，红表笔分别接触另外两个引脚，两次均显示正向压降，则黑表笔接触的引脚为基极（B），且三极管为NPN型。
2.判定发射极（E）和集电极（C）：确定基极后，以NPN型三极管为例，将黑表笔接基极（B），红表笔分别接触另外两个引脚，记录两次正向压降值，压降较大的引脚为发射极（E），压降较小的引脚为集电极（C）；PNP型三极管则相反，红表笔接基极（B），黑表笔接触另外两个引脚，压降较大的为发射极（E），较小的为集电极（C）。
3.判断好坏：测量发射结（B-E）和集电结（B-C）的正向导通压降（0.5-0.7V），反向截止（OL），则三极管正常；若任意结正反向均导通或均截止，说明三极管损坏；若导通压降偏差过大，说明三极管老化，需更换。
4.放大倍数测量（可选）：将万用表拨至hFE档（放大倍数档），将三极管引脚插入万用表对应的NPN或PNP引脚插槽（B、C、E对应插入），读取显示的放大倍数（β值），若β值在50-200之间，说明三极管放大性能正常；若β值过小或为0，说明三极管放大性能失效。
4.注意事项
测量前需将三极管从电路中拆下，避免电路干扰；贴片三极管测量时，需用镊子固定引脚，确保表笔接触良好；测量时注意区分NPN型和PNP型，避免误判引脚。
五、实训安全注意事项
1.实训前检查实训设备（万用表、实训台等）是否正常，若设备故障，及时联系老师或厂家维修，严禁使用故障设备。
2.所有测量操作必须在断电状态下进行，严禁带电测量元器件，防止触电或损坏设备、元器件。
3.测量大容量电解电容前，必须进行放电处理，避免残余电荷电击人体或损坏万用表。
4.操作时佩戴防静电手环，避免静电损坏半导体元器件（二极管、三极管等）。
5.元器件分类放置，轻拿轻放，避免摔落、碰撞，防止元器件损坏；测量完毕后，将元器件、工具归位，保持实训台整洁。
6.若测量过程中出现万用表异常（如显示乱码、发热），立即关闭电源，停止操作，排查故障。
六、实训总结
本次实训通过理论结合实操，系统讲解了电阻、电容、电感、二极管、三极管五大类常用电子元器件的识别与测量方法，重点掌握了元器件的外观特征、参数标注规则及万用表的使用技巧，能通过测量判断元器件的好坏。
实训过程中，需注重规范操作，牢记安全注意事项，避免因操作不当导致设备损坏或元器件失效；同时，要结合教学设备的实操优势，通过反复练习，提升元器件识别与测量的准确性和效率。本实训方案适配院校教学需求，可作为电子类专业基础实训的标准化指导，也可作为教学设备厂家的实训配套资料，助力提升实训教学质量，彰显实训设备的实用性与专业性。
后续可结合电路组装实训，将各类元器件应用于实际电路中，进一步巩固识别与测量技能，为后续专业学习和工程实践奠定坚实基础。
