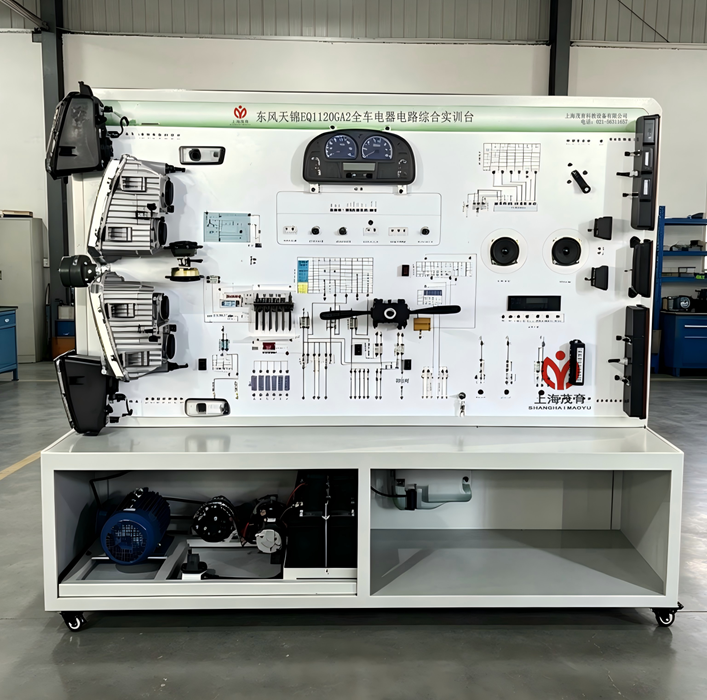

东风天锦EQ1120GA2全车电器电路综合实训台

---

　　 随着汽车产业的不断发展，汽车电器系统复杂度逐年提升，汽车电器维修、检测已成为汽修专业核心技能，也是职业院校汽修类课程的重点教学内容。传统汽车电器教学依赖理论讲解与零散部件演示，难以让学员直观掌握整车电器系统的结构与工作原理，实操性不足。东风天锦EQ1120GA2全车电器电路综合实训台，以东风天锦EQ1120GA2柴油机整车电器实物为基础，完整复刻整车电器各系统结构与工作过程，适配院校汽车电器理论教学与维修实训需求，为学员搭建实物实操、原理探究、检测调试一体化教学平台，助力夯实汽车电器维修核心技能。
该实训台采用“实物还原、直观教学、安全便捷”的设计思路，整合整车电器核心系统与实训适配功能，结构规整、操作便捷，核心由五大模块组成：
（一）整车电器实物模块
核心采用全新东风天锦EQ1120GA2柴油机整车电器实物，完整展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统的组成结构，可真实运行，让学员直观接触整车电器实物，快速熟悉各系统布局与连接关系。
（二）可视化教学模块
设备面板采用耐冲击、耐污染、防火防潮的高级铝塑板，表面喷涂底漆并印制不褪色彩色电路图，学员可直观对照电路图与实物，清晰理解各电器系统的工作原理，实现理论与实操的精准衔接，降低教学难度。
（三）检测实训模块
面板上预留专用检测端子，学员可直接在面板上检测各电器系统电路元件的电阻、电压、电流、频率等电信号，无需拆卸实物，便捷开展检测实训，培养电路检测与故障排查能力，贴合汽修岗位实操需求。
（四）结构防护模块
面板采用1.5mm冷板冲压成形，外形美观；底架采用40*40*3mm钢管钢结构焊接，表面经喷涂处理，配备100*60mm自锁脚轮，可灵活移动与固定，机柜背面设维修门，便于设备维护，适配实训室多场景教学使用。
（五）动力与安全模块
配备YT 100L1-4型三相异步电动机，功率2.2KW，转速1420r/min，提供稳定动力支持；采用三相四线（或三相五线）380V输入、24V直流工作电压，适配院校实训供电标准，运行安全稳定，保障实训操作顺利开展。 该设备采用全新 东风天锦EQ1120GA2柴油机整车电器实物为基础，充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。适用于学校对整车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
三、技术规格
外形尺寸（约）：2080×700×1900mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流24V
工作温度：-40℃～+50℃
三相异步电动机
型号：YT 100L1-4
电压：AC 220V/380V
功率：2.2KW
转速：1420r/min
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
