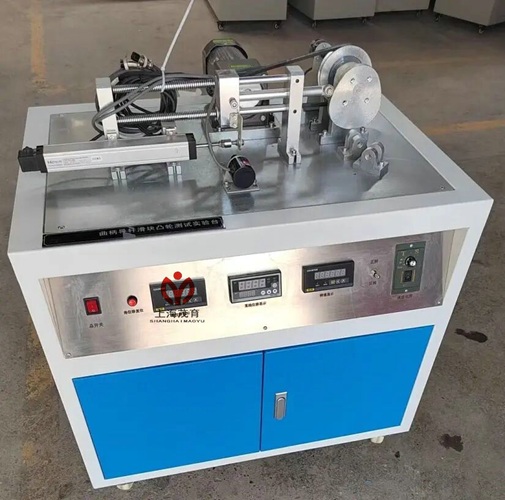

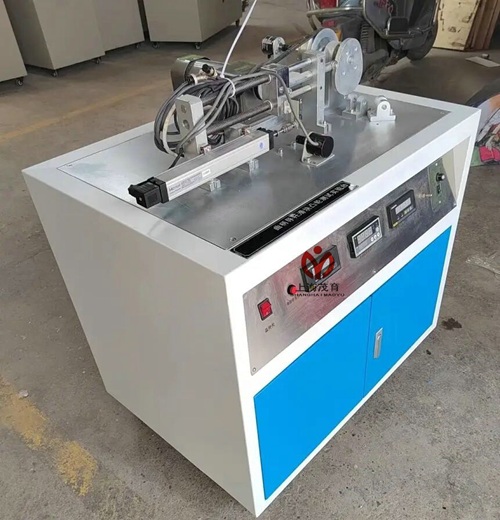

曲柄滑块导杆凸轮机构实验台

---

　　 机械原理是机械设计、智能制造、机电一体化等专业的基础核心课程，各类平面连杆机构运动轨迹、速度变化、机构平衡等知识点理论性强、较为抽象，单纯课堂讲解难以让学生直观理解运动特性。MY-552C 曲柄滑块导杆凸轮机构实验台支持多种经典机械机构拼装调试，搭配高精度传感采集系统与专业分析软件，可完成运动参数实测、数据对比、机构平衡探究等多项实验，完美满足高校、职校机械基础课程实验教学、课程设计与开放性实训需求。
本实验台遵循结构可调、实测精准、教学适配设计理念，构件调节灵活，检测系统稳定高效，整体分为五大核心模块：
（一）动力调速驱动模块
搭载 125W 直流驱动电机，搭配带传动传动结构，支持 0~200rpm 无级平稳调速，可自由切换不同运转转速，模拟不同工况下机构运动状态，满足各类机械运动实验的转速调节需求，传动运行平稳无明显抖动。
（二）可调式拼装机构模块
整机配备完整曲柄、导杆、连杆、滑块实验组件，曲柄、导杆、连杆长度以及滑块偏心距均可无级调节，可快速拼装组成曲柄滑块、曲柄导杆两类常用机构，同时配备对称实验机构，方便开展机构平衡对比实验，拆装调节简单便捷。
（三）高精度传感检测模块
搭载 WYDC 系列直线位移传感器与 360 脉冲 / 转光栅角位移传感器，精准采集机构角度变化、滑块往复位移等实时数据，搭配成熟数据采集系统，信号传输稳定、测量精度高，为实验数据分析提供可靠数据支撑。
（四）数据采集分析模块
配套专用实验教学软件，可实时采集绘制凸轮运动曲线、角度变化曲线、滑块往复运动规律曲线，支持实测数据与虚拟仿真数据对照分析，还可完成传动弹性滑动影响、机架振动检测等探究类实验，丰富实验教学内容。
（五）稳固实用机身模块
设备采用槽钢搭建整体机架，结构扎实紧凑，整体体积小巧轻便、自重适中，搬运摆放灵活。运动精密构件表面镀铬处理，其余部件做防锈喷塑防护，做工精细外观规整，耐磨损使用寿命久，适配实验室长期常态化使用。 一、主要技术参数：
1、直流电机功率：125W；
2、调速范围：0~200 rpm；
3、直线位移传感器（WYDC-200L）：L=160mm；
4、光栅角位移传感器（MOC70T3）：360脉冲/转；
5 曲柄长度可调范围：20~60mm；
导杆长度可调范围：50~150mm；
连杆长度可调范围：50~220mm；
滑块偏心距：0~10mm；
6、可拼装机构类型：2种；
7、外形尺寸：600×510×800 mm；
8、重量：55kg。
二、基本配置：
1、结构为实验台机架；
2、直流电动机及带传动装置；
3、由曲柄、导杆、连杆和滑块组成的实验机构及其对称机构；
4、直线位移传感器一个：WYDC-160L；
5、光栅角位移传感器：360脉冲/转；
6、数据采集系统一套；配套教学软件一套；
1）采集凸轮机构滑块运动规律曲线
2）采集角度曲线规律
3）采集滑块往复运动规律曲线
4）转数调节
7、随机工具一套；
三、实验内容：
1、曲柄滑块机构、曲柄导杆滑块机构的虚拟设计及实物机构拼装；
2、曲柄的运动检测，滑块运动仿真及实测对比分析；
3、前级带传动的弹性滑动对曲柄（导杆）滑块机构速度波动的影响
4、机架振动检测及对称和非对称机构平衡实验；
5、连杆上点的运动轨迹虚拟分析。
四、性能特点：
1、可进行曲柄滑块机构及牛头刨床机构的简单拼装；
并对曲柄及滑块进行运动检测与仿真；
2、所有杆构件长度及滑块偏心距均可进行无级调节；
3、实验机构配置对称机构，可测试分析对称机构和不对称机构的平衡性能。
4、检测系统集数据采集与电机调节控制于一体；
5、测试系统采用先进的AVR系列单片机系统，以串口通讯，测试数据精度高、速度快、稳定；
6、驱动直流电机可进行无级调速，以满足实验机构的不同运动要求；
7、测试分析软件设置有实验教学界面，方便学生自己动手进行实验，适应应开放性实验教学的需要。
8、实验台平台以槽钢为主要结构，实验机构和传动部分均在平台上进行装配。
五、造型及表面处理：
1、造型美观、大气、实物感强；
2、运动构件加工精细；
3、主要构件外露表面镀铬；其他构件表面防锈处理加喷塑；
