直流锅炉工作原理实验台

---

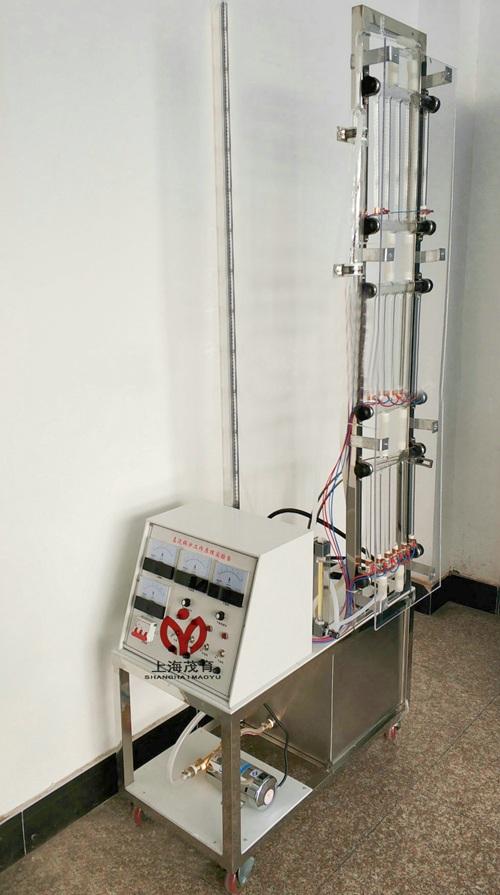

　　 在能源动力、热能工程等专业教学中，直流锅炉汽水流程、水循环原理、水动力特性属于重点理论内容，纯理论授课难以直观展现介质加热、蒸发、过热全过程，学员难以理解强制循环运行逻辑。MYCN-7 直流锅炉工作原理实验台采用垂直排管结构模拟真实锅炉运行模式，可灵活切换垂直与倾斜上升工况，直观演示整套工作流程，还可完成水动力特性测试，明晰水动力不稳定成因，广泛适用于高校及职业院校相关专业实验教学与课程实训。
本实验台依托实景模拟、流程直观、参数可测设计思路，配置齐全运行稳定，全方位满足原理演示与数据测定实验需求，分为五大核心模块：
（一）模拟锅炉主体模块
设备采用三组垂直排管结构模拟直流锅炉整体架构，选用耐高温加厚玻璃管路打造可视流道，可清晰观察内部工质流动状态，支持垂直上升、倾斜上升两种安装演示形式，高度还原工业直流锅炉受热面布局与介质流通路径。
（二）水循环动力模块
配备专用热水型循环水泵，依靠水泵压力驱动水体循环流动，区别于自然循环锅炉密度差驱动模式，真实还原直流锅炉强制循环工作逻辑。搭配不锈钢储水箱储水供水，供水稳定干净，保障整套水循环系统持续平稳运行。
（三）分级加热温控模块
搭载镍铬电阻丝加热组件，划分加热段、蒸发段、过热段三大功能管组，循序渐进完成水体预热、汽化、升温过热全过程，精准复刻锅炉实际热交换流程，可自由调控加热工况，直观观察不同阶段介质形态变化。
（四）精准数据检测模块
搭载转子流量计、精密压差计等检测器件，可实时监测管路水流量、进出水压差等关键参数，方便学员测定直流锅炉水动力特性，探究运行过程中存在的水动力不稳定现象，完成各类数据测定与对比实验。
（五）便捷实用整机模块
整机集成加热控制箱、螺旋套管冷却器与可调支架，操控简便易上手；整体配备移动脚轮，挪移摆放灵活。设备功耗合理、运行安全，整体结构紧凑规整，日常维护简单，适配实验室常态化教学使用。
  一、主要用途：
直流锅炉工作原理实验台采用三组垂直排管型直流锅炉的运行特性进行模拟，可作垂直上升或倾斜上升的原理演示。观察直流锅炉的工作情况，加深对直流锅炉的感性认识。测试直流锅炉的水动力特性，了解直流锅炉的水动力不稳定性。
二、实验原理：
直流锅炉工作原理实验台直流锅炉蒸发受热面中工质的流动不是象自然循环锅炉那样的依靠密度差来推动，而是在泵的压头作用下来完成。给水在给水泵的作用下顺序一次通过加热、蒸发和过热等各个受热面，即随着水沿锅炉的汽水通道流过时，水被加热、蒸发、过热，直至被加热到所要求的温度。
三、技术参数：
外形尺寸：800×400×2000mm
工作电压：380V  功率：3.5KW
实验台装有脚轮移动方便
供水箱  材质：不锈钢   尺寸：330×260×300mm
温度 t≥100℃,进出水压差ΔＰ=0-10KPa,水流量Q=40L/h
循环水泵型号：15KWG-120B热水型
额定功率：120W
最高扬程：15m
额定转速：2800rpm
流量计：LZB-6   流量4-40L/h
直流锅炉系统玻璃器皿  壁厚：1mm   耐高温
加热器 镍铬电阻丝  φ0.4 电阻R=80Ω
四、主要配置：
热水水泵、不锈钢水箱，转子流量计，加热控制箱，加热管组，蒸发管组，过热管组，压差计，螺旋套管冷却器可调支架等。
