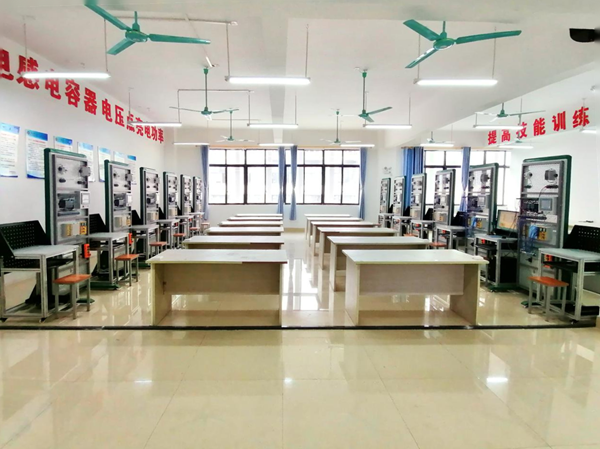

一、MY-35E工业网络控制技术实训平台：
1.结构和功能：平台主体采用40*80 型材做骨架，周边采用Q235 冷扎钢板做封板，表面静电喷塑处理。底部装带脚垫万向轮，万向轮移动时用，可调脚固定时用。顶部安装电源模块，中部为实训区域，依据任务安装不同挂板。
2.整体尺寸 (含底座) ：宽 800-900mm，深 700-750mm，高 1800-2000mm。
3.网孔板尺寸：宽 700-800mm，深 30-50mm，高 1400-1600mm。
4.网孔尺寸：适合M4 螺钉固定。
二、电源模块：
1.功能：电源模块固定安装在主体平台顶部，由箱体和面板组成，采用Q235 冷轧钢板折弯后焊接而成，表面静电喷塑处理，面板上提供有实训平台所需的直流 24V 电源、交流 AC380V、AC220V 电源等，为实训任务提供各种电源，具有漏电保护、过流保护、短路保护、接地保护等功能。
2.交流电源：提供固定交流电源输出：三相五线 380V 输出、220V 输出各二路，一路输出采用安全护套耐高压插头端子方式，另一路输出采用螺钉端子方式，满足实训时不同方式接线。电源经过漏电断路器、保险管、负载电源开关控制电源的输出；电源输出区域安装透明安全防护罩，防护罩开合角度大于 110 度，出线孔为拱门型设计。
3.直流电源：提供直流 24V，电流大于4A 的稳压电源，输出方式与交流电源一样，两路输出。具有短路保护及自动恢复功能。
4.电源指示灯：配有U相、V相、W相三相电源指示灯，当三相电源正常时，黄、绿、红指示灯点亮，反之不亮。
三、主要配置：
1.PLC1主机配置：
125 KB 工作存储器；24VDC 电源，板载 DI14 x 24VDC 漏型/源型，板载 DQ10 x 24VDC 及 AI2 和 AQ2；板载 6 个高速计数器和 4 个脉冲输出；信号板扩展板载 I/O；多达 3 个用于串行通信的通信模块；多达 8 个用于 I/O 扩展的信号模块；0.04 ms/1000 条指令；2 个 PROFINET 端口，用于编程、HMI 和 PLC 间数据通信，用于将 SIMATIC S7-1200 连接到 PROFIBUS DP，I 从站.
2.PLC2主机配置：
2.1.125 KB 工作存储器；24VDC 电源，板载 DI14 x 24VDC 漏型/源型，板载 DQ10 x 24VDC 及 AI2 和 AQ2；板载 6 个高速计数器和 4 个脉冲输出；信号板扩展板载 I/O；多达 3 个用于串行通信的通信模块；多达 8 个用于 I/O 扩展的信号模块；0.04 ms/1000 条指令；2 个 PROFINET 端口，用于编程、HMI 和 PLC 间数据通信，
2.2. 数字量输入输出模块SM1223:
数字量输入/输出模块 DI16 x 24VDC 漏型/源型及DQ16 x 24VDC；可组态输入延时；插入式端子块,
3.MODBUS模块：
工业智能仪表，通过MODBUS RTU通讯协议上位机可以读取设备使用的电压、电流、频率、功率等参数
4.触摸屏：
7'' TFT 显示屏，800 x 480 像素，64K 色；按键和触摸操作，8 个功能键；1 x PROFINET，1 x USB
5.交换机：
SCALANCE XB205-3LD 可管理的层面 2 IE 交换机 5个 10/100 Mbit/s RJ45 端口 3个 SM FO SC 端口 1个控制台端口，诊断 LED 冗余的电源； IEC 62443-4-2 认证；温度范围 0°C 至 +60°C；标准轨道安装；默认 PROFINET
8.光纤模块：
光纤传感器（1个）
电源电压：12~24VDC±10%；消耗电流：40mA以下；数显设计；短路保护；反应时间：100us，300us，1ms，2ms可调；用于对射检测距离：≥400mm；用于漫反射检测距离：≥50mm；
9.按钮指示灯模块：
1.采用冷轧钢板折弯后焊接而成，表面静电喷塑处理，文字符采用现代丝印技术处理，使面板标识清晰且经久耐用。
2.安装有自复平钮4个、旋钮2个、信号指示灯8个，端口引至接线端子。外置（简单控制用）
10.传感器模块：
基础模块主要由电感接近传感器、电容接近传感器、扩散漫反射型光电传感器、回归反射型光电传感器、和单轴模组等组成。通过按照刻度标尺精细调节单轴模组的滑块位置，来获取开关量传感器的信号，并控制指示灯启动和停止动作。
a.电容接近开关（1个）
直流3线；检测距离：5mm±10%；设定距离：1~5mm；可检测物体：导体和电介质体；电压：DC12~24V；
b.漫反射光电开关(1个)
扩散反射型；检测距离：≥100mm；红外发光二极管；DC12~24V±10%；消耗电流30mA以下；PNP集电极开路；可切换动作模式；灵敏度可调。
c.电感传感器（1个）
直流3线；检测距离：4mm±10%；设定距离：0~2.8mm；可检测导体和电介质体物体；电压：DC12~24V；
d.可实训项目
电感传感器位置调节及接线；
电容传感器位置调节及接线；
漫反射光电传感器的位置调节及接线；
回归反射型光电传感器的位置调节及接线；
11.无线数据传输模块：
本地采集上传、效率更高支持协议解析支持离线存储、不惧断网支持加密传输、保障安全支持远程更新支持本地数据处理、报警动作支持短信、微信报警动态上传更省流量支持OPC,模块集成1路串口RS485，串口RS232，1个WAN 1个LAN
12.无线网络客户端：
手机客户端，微信小程序同步生成。大幅提升项目进度
13.步进系统
1.数字式步进驱动器
驱动电压：20-50VDV
保护功能：具有过流、过压、欠压等保护
输出相电流：2.0A～5.8A
控制信号输入电流：6～16mA
含2米数据线及电源线
2.步进电机：
步距精度：5%；
保持转矩：1.5N•m；
电感精度：±20%mH；
电阻精度：±10%Ω；
环境温度：-20摄氏度~50摄氏度（无结冰）
环境湿度：85%以下（无结露）
介质环境：85%以下低于40℃，57%以下低于50℃（无结露）
绝缘级别：B级（+130℃）
绝缘耐压：AC 500V 1Min
绝缘电阻：100MΩ MIN DC 500V
额定电压：3V
额定电流：2A
电机线数：4线
相数：三相
含2米电缆线
14.伺服系统：
1.伺服驱动器
1）输入电压：200-240 V单相/三相（- 15 %/+ 10 %）
2）连续输出电流：≧2.5 A/1.5 A
3）防护等级:IP20
4）含2米数据线
2.伺服电机
1)工作电压：230V 3AC；
2)功率：≧0.1kW；
3)额定转速:1500或3000rpm；
4)M0 ≧0.32Nm；
5)MN ≧0.32Nm；
6)增量编码器TTL：2500 增量/转；
7)防护等级：IP65；
8)含2米电源电缆；
15.云平台：
SC-GN280工业网关连接到霜蝉工业物联网平台，只需简单配置即可实现监控画面、趋势曲线、运行报表，报警推送等功能。采用云组态技术。用户只要简单配置即可实现一个项目的远程监控。
16.变频器：
变频器1台
功率模块：380-420V+10/-10%
智能操作面板1块：智能调节参数；
控制单元：具备了基本输入输出，包括6个数字量输入，3个继电器输出，2路模拟量输入，2路模拟量输出，并带有PROFINET通讯接口(变频器与PLC 通讯采用S7 通讯协议)功率输出：380-480.(-15 %/+10%)
18.模拟量模块：
提供一组0-10V模拟电压和0-20mA电流，通过外部可调电压和电流模拟外部模拟量的输入。
19.三相异步电机模块：
三相异步电机功率180W，支持星三角接法。
