　　一、概述

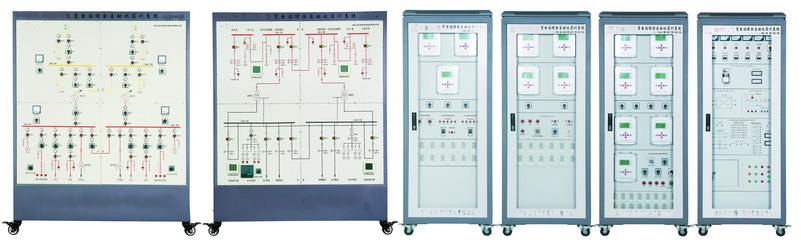

MYDQ-34D变电站综合自动化实训系统由一次系统屏、二次保护柜、变电站后台系统三部分组成。一次系统采用典型的110kV变电站工程为模型，设两台3绕组主变，均为有载调压型；设两路进线，110kV侧采用内桥接线，35kV和10kV侧采用单母分段。二次部分全部采用微机型继电保护装置和测控装置，两路110kV进线设有线路保护、两台110kV主变设有变压器差动作为主保护，同时设有后备保护； 35kV母线带有电容器、电压互感器、35kV馈线均设有对于微机保护装置；对于3绕组变压器低压侧输出馈线配电至远方10kV变电站采用光纤差动作为主保护、同时配有线路保护作为后备保护；10kV变电站配有10kV馈线、10kV高压电机、10kV互感器等主设备对应设有微机保护装置；为了满足供电可靠性，设有备用电源自动投切装置。所以保护屏能上传数据，接受监控主机命令，完全满足“四遥”功能和远动的要求。同时采用以太网和多串口卡，很好地解决了保护装置与后台系统间通讯瓶颈问题。

外形尺寸：6320×600×1870mm（加后台电脑桌），总重量小于600Kg。

二、特点
1.设有典型完整的一次系统，开关、刀闸采用不同类型开关操作，互锁设置完备。电气回路可设置多种类型故障；
2.二次继电保护装置配置完整；
3.间隔层设备性能良好，运行可靠；
4.通信系统具备独立的通信信道，满足无人值班要求；
5.成套性好，一次系统、二次系统、监控系统配置齐全；
6.开放性强，保护测控装置采用标准通讯协议，软件系统采用工业组态软件，开放协议。
7.采用32位处理器，16位AD采样，主要元件全部采用进口器件，保证了装置电气设计上的高可靠性，产品通过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环境下的适应能力和可靠性。
8.针对110kV及以下主变压器、配电系统馈线、电容器、电动机、变压器和备自投等而设计。除了具有完善的保护功能外，还具有对设备的电气量的测量功能及对设备的可编程控制功能，具有通讯接口，能够通过现场总线将数据和信息传送至上位机（监控、调度计算机），同时接受上位机的分、合闸等控制命令。
9.具有多路开关量输入和输出，可根据用户需求在标准版本上扩充开入和开出，所有的开入均为交直流两用。
10.面板上显示设备的实时信息，监视设备的运行工况，如：电流、电压、功率，开关位置等等，并有完善的预告、告警功能。
11.具有故障录波功能，可分别记录保护启动前、保护动作前各两周波，保护启动后、保护动作后各八个周波。
12.★装置具有模拟产生标准4相电压3相电流，方便地进行各种组合输出进行各种类型保护试验。每相电压可设置200V，精度:误差＜0.01V；电流三相可输出200A，精度:误差＜0.01A。相位范围: 360º，精度:误差＜0.1º；分辨率: 0.01º。可模拟微机测控装置在各运行工况下采样值，如：停运、正常、故障等工况下电参量，在各工况状态下自动切换所设定值，配合装置正确投切一次设备。
13.具有 1 个标准的 RS485 通讯接口(Modbus RTU 通讯协议)，
14.两路以太网通讯（IEC60870-5-103通讯规约）。
三、实训项目
线路保护类
(1)模拟系统短路
(2)微机线路保护装置参数整定操作
(3)无时限电流速断保护
(4)带时限电流速断保护
(5)定时限过电流保护
(6)★方向过电流保护
(7)过电流三相一次重合闸保护
(8)反时限过电流保护
(9)电流电压连锁保护
(10)零序电流保护
(11)零序电压保护
线路综合保护
(12)110kV线路综合保护（中性点直接接地）
(13)35kV线路综合保护（中性点通过线圈接地）
(14)10kV线路综合保护（中性点不接地）
(15)★光纤差动保护保护
变压器保护
(16)系统正常运行及不平衡电流的测量
(17)变压器的电流速断保护
(18)微机变压器纵差动保护整定
(19)变压器的二次谐波制动实验
(20)变压器差动速断保护
(21)三绕组变压器差动保护
(22)对比率制动特性的研究
(23)双绕组变压器的过电流保护
(24)三绕组变压器的过电流保护
(25)变压器低电压起动过电流保护
(26)变压器复合电压起动过电流保护
(27)双绕组变压器的过负荷保护
(28)三绕组组变压器的过负荷保护
变压器设计性实训（自行设计、接线、动作试验）
(29)Y/△-11双绕组变压器过电流保护
(30)Y/△-11双绕组变压器过负荷保护
(31)双绕组变压器综合保护
(32)三绕组变压器综合保护
(33)变压器非电量保护
10kV电容器组保护
(34)三段电流保护
(35)过电压保护
(36)低电压保护
(37)不平衡电压保护
(38)不平衡电流保护
(39)零序电流保护
(40)电容器组综合保护
10kV高压电机组保护
(41)微机电动机保护装置参数整定操作
(42)高压电动机的速断保护
(43)高压电动机躲过启动电流速断保护
(44)★高压电动机的负序过电流保护
(45)高压电动机堵转保护
(46)高压电动机的反时限过流保护
(47)高压电动机过电压保护
(48)高压电动机欠电压保护
(49)高压电动机零序过电流保护
电压互感器保护
(50)母线过电压保护
(51)母线低电压保护
(52)母线3UO过压保护
(53)PT并列
自动装置
(54)自动重合闸（前加速、后加速、检同期、检无压）
(55)备用电源自动投入（进线备投、母联备投）
一次系统倒闸操作
变电站综合自动化系统
四、主要配置清单

序号	名称	规格型号	单位	数量
1.	110/35/10KV系统控制屏	1240×600×1800	台	1
2.	10/0.4KV系统控制屏	1240×600×1800	台	1
3.	保护测控柜	800×600×1800	台	4
4.	电压表	6L2		4
5.	多功能智能仪表	液晶显示		4
6.	模拟断路器开关	按钮开关，旋钮开关	套	41
7.	电压互感器		套	1
8.	电流互感器		套	16
9.	无功补偿控制器	指月 4路	套	1
10.	微机线路保护	TYKJ-8001		10
11.	微机变压器后备保护	TYKJ-8003（高、中、低）		6
12.	微机变压器差动保护	TYKJ-8004		2
13.	微机备自投	TYKJ-8005		2
14.	微机电容器组保护	TYKJ-8008		4
15.	微机电压互感器保护	TYKJ-8009		4
16.	微机光纤差动保护	TYKJ-9001		4
17.	微机高压电动机保护	TYKJ-8006		2
18.	模拟有载调压装置		套	1
19.	附件		批	1
20.	电力后台监控软件（非组态版）	配套微机保护（现场演示）	套	1
21.	供配电系统综合教学仿真软件	（现场演示）提供软件著作权证书	套	1
22.	供配电倒闸操作仿真训练教学软件	（现场演示）提供软件著作权证书	套	1
	实训指导书		本	1

五、变电站SCADA监控软件
一、平台支持采用跨平台设计，支持多种操作系统，推荐使用以下系统：
linux-ubuntu windows-win10 windows-win7 windows-xp/2000/2008
二、设计架构本软件采用 Mysql 为主数据库，按画面管理、数据管理与在线运行的模块设计
三、功能特性
1、多国语言
◆支持多国语言显示，中文简体、中文繁体与英文
◆支持多国语言动态切换，多数模块在切换语言后无须重启软件即可生效
2、语音报警
◆支持媒体文件提示
◆支持 TTS 文字转语音，支持事件提示与五防操作提示
3、图元展示
◆支持多种显示方式，饼状图、柱状图、仪表盘、温度计、图片与动画等
◆支持一键将图元数据推送显示到曲线
◆支持所有类型图元实现操作属性配置
◆支持显示公式计算值
◆支持智能关联，数据库增加删除数据后不影响已关联图元
◆支持通过设备管理显示所有设备所有数据
4、曲线展示
◆支持显示实时曲线，显示时段范围 5 分钟到 60 分钟可选
◆支持显示历史曲线，显示数据类型日月年最大最小平均值累计值等统计类可选
◆支持显示大量数据，支持同一数据多个不同时段值同时对比显示
◆支持将历史曲线所显示的数据导出到 excel 中
◆支持曲线坐标范围根据数据数值自适应
◆支持用户新增与编辑收藏曲线，支持一键显示用户收藏曲线
5、报表展示
◆支持根据数据生成报表和通过图元自定义报表
◆支持将报表数据导出到 excel 中
◆支持将报表数据显示到曲线
6、事件查询
◆支持按设备查询事件
◆支持用关键字搜索事件
◆支持以事件类型检索事件
◆支持将事件导出到 excel 中
◆支持事件逐条确认与全部确认
◆支持事件标注高亮显示
7、五防闭锁
◆支持自定义五防逻辑，支持遥信遥测及公式作为逻辑闭锁条件
◆支持多种运行模式，支持禁用五防闭锁或严格五防闭锁
◆支持五防开票与预演
◆支持五防操作语音提示
8、定值操作
◆支持定值的读取与修改
◆支持压板读取与修改
◆支持运行区号的读取与修改
9、设备接入
◆支持多种协议接入，南自 103、标准 104、自定义 Modbus、GPS 对时规约等
◆支持自定义 Modbus 的配置
◆支持通过公式实现遥信合并与遥测数据统计
◆采用规约系数与变比分离设计
◆支持导入南思监控系统格式设备模板
◆支持与系统剪切板多行复制粘贴交互
10、数据转发
◆支持多种转发协议
◆支持转发协议遥控遥调
