一、系统概述

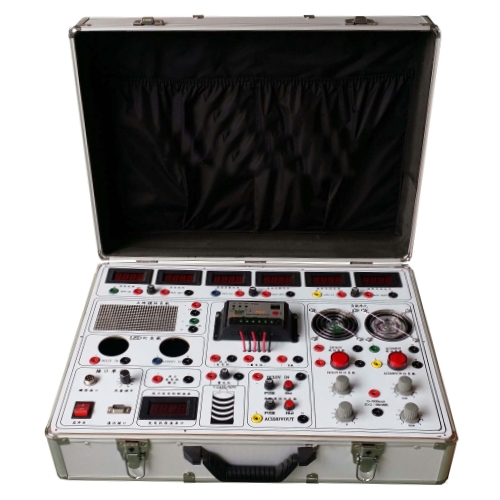

MY-PV65风力发电机特性实验箱是一款小型风力发电实验实训系统，通过它可以学习风力发电机运行接线原理，由驱动、永磁发电机、风力发电控制器和单相离网逆变器、交直流负载单元组成，为学生提供一个实验用的教学、试验、演示平台。
(1) 风力发电机采用小型三相交流永磁发电机代替，采用对拖形式，可模拟风源及转速
(2) 控制面板为镀锌板喷塑工艺
二、技术参数
1、风力发电机可测转速：0-2000转/分
2、模拟风源：120W直流高速拖动电机
3、风力发电机：100W（三相交流永磁电机代替）
4、300W正弦波逆变器；可对交流220V不同负载进行试验；
5、控制器：12V/24V自动切换。设有电池板检测指示灯，蓄电池容量指示灯，负载指示灯，可对各部件进行实时检测
6、蓄电池：电压：12V；容量：7.2Ah
7、负载单元：A、DC12V感性、阻性负载B、AC220V感性、阻性负载C、可变电阻箱；（10Ω-99.99K）
8、16*32LED汉字点阵模块:DC12V或AC220V供电(可提供编程软件供学生编程实验)
9、LED灯负载:DC12V,AC220V
三、可完成实验内容
实验一、风力发电机特性实验系列
1-1、风力发电机开路电压测试
1-2、风力发电机短路电流测试
1-3、风力发电机最大输出功率计算实验
1-4、风力发电机转换效率测量实验
1-5、风力发电系统接线实验
实验二、风力发电机蓄电池控制器实验系列
2-1、蓄电池充电控制实验
2-2、控制器充、放电保护实验
2-3、充、放电电压、电流测试
2-4、控制器负载过载、短路保护演示
实验三、风力发电机逆变器实验系列
3-1、逆变器的工作原理分析实验
3-2、逆变器输出电压、电流测试实验
3-3、逆变器输出功率计算实验
3-4、逆变器过载保护演示实验
3-5、逆变器输入电压范围测试实验
3-6、逆变器转换效率计算实验
3-7、逆变器不同负载的电流电压测试
3-8、逆变器不同负载的功率估算实验
