如何用电气自动化装置构建“PLC+变频器+触摸屏”控制系统

---

　　

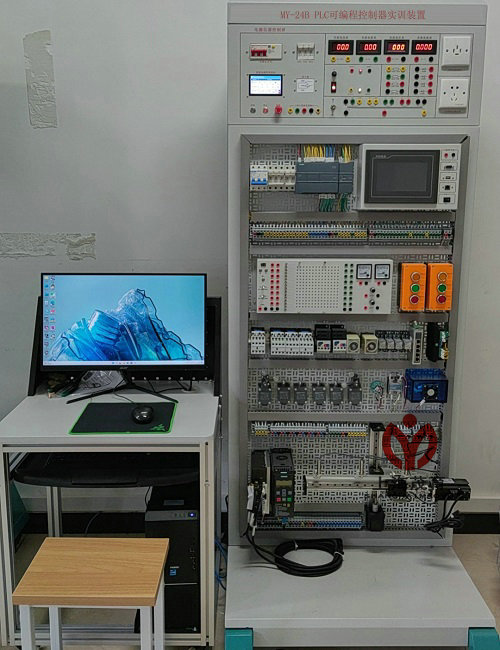

本文基于MY-24B PLC可编程控制器实训装置的参数、配置及实训功能，详细讲解“PLC+变频器+触摸屏”一体化控制系统的构建流程，涵盖前期准备、硬件连接、软件编程、系统联调及实训验证等环节，确保操作贴合设备特性，兼顾实操性与规范性，适配实训教学及基础工业控制模拟需求。
一、前期准备：明确设备条件与构建目标
（一）设备参数确认
构建前需核对MY-24B实训装置的核心参数，确保满足一体化控制系统的运行要求，重点关注以下关键参数：
电源参数：输入电压为三相四线（或三相五线）～380V±10% 50Hz，装置容量0~1.5KVA，漏电保护动作电流≤30mA、动作时间≤0.1s，保障设备及操作安全。
核心配置：确认PLC主机（西门子1215，含数字量I/O、PROFINET通讯口）、变频器（西门子G120C，带以太网通讯接口及BOP操作面板）、触摸屏（昆仑通态TPC7062TI）均完好，配套通讯编程电缆、电工连线、常用工具齐全。
环境要求：工作环境温度控制在-10～＋40℃，相对湿度＜85%（25℃），海拔＜4000m，避免环境因素影响系统稳定性。
（二）构建目标
依托实训装置，构建一套可实现“触摸屏操作—PLC逻辑控制—变频器调速—电机执行”的闭环控制系统，核心实现以下功能：
触摸屏作为人机交互界面，实现参数设置（如电机转速、运行时间）、状态显示（如电机启停状态、变频器报警信息）、手动操作（如电机正反转、急停）。
PLC作为控制核心，接收触摸屏的指令信号，处理逻辑关系，向变频器发送控制信号（如启停、正反转、调速指令），同时反馈系统运行状态至触摸屏。
变频器接收PLC指令，实现三相异步电动机的变频调速、正反转控制，具备报警与保护功能，适配实训装置中的各类电机（如三相鼠笼电动机、双速异步电动机）。
可完成基础实训项目，如PLC控制变频器调速、触摸屏+PLC+变频器联动控制电机启停等，贴合装置的综合应用实训要求。
二、硬件连接：按规范完成设备接线
硬件连接是构建系统的基础，需严格遵循实训装置的接线规范，避免短路、接反等问题，步骤如下（结合装置基本配置及总体配置表）：
（一）电源接线
接通实训装置总电源：将三相四线（或三相五线）380V交流电源接入实训考核台架的电源输入端，确保接线牢固，核对火线、零线、地线无误，开启漏电保护装置。
为各核心模块供电：通过控制屏的电源单元，为PLC主机、变频器、触摸屏提供对应电源——PLC主机接入24V直流稳压电源（控制屏自带24V/5A直流电源），变频器接入380V交流电源（取自控制屏三相四极380V电源插座），触摸屏接入24V直流电源，确保电源电压匹配设备要求。
（二）PLC与变频器的连接
采用通讯连接与硬接线结合的方式，兼顾控制可靠性与灵活性，依托装置的PLC主机PROFINET通讯口和变频器以太网通讯接口，具体操作如下：
硬接线连接：将PLC的数字量输出端与变频器的外部控制端子连接，实现基础控制——如PLC的输出端子接变频器的“正转”“反转”“启停”控制端子，PLC的输入端子可接入变频器的“运行状态”“报警”反馈端子，用于接收变频器的状态信号。
通讯连接：使用通讯编程电缆，将PLC主机的PROFINET通讯口与变频器的以太网通讯接口连接，配置通讯参数（如IP地址），实现PLC对变频器的通讯控制（如参数设置、转速调节），替代部分硬接线，简化线路。
（三）PLC与触摸屏的连接
利用触摸屏的通讯功能，实现与PLC的双向数据交互，步骤如下：
接线：将触摸屏的通讯接口与PLC主机的通讯口连接（可通过通讯编程电缆适配），确保接线牢固，避免通讯中断。
硬件匹配：确认触摸屏（昆仑通态TPC7062TI）与PLC（西门子1215）的通讯协议兼容，默认支持的通讯协议可直接适配，无需额外配置硬件。
（四）变频器与电机的连接
根据实训需求，选择实训装置中的电机（如三相鼠笼电动机AC380V），将变频器的输出端与电机的接线端子连接，核对电机的额定电压、额定功率与变频器匹配，确保电机接线正确（如星形、三角形接法符合要求），同时将电机固定在实训平台的电机导轨上，连接光码盘测速系统，用于反馈电机转速信号。
（五）接线检查
接线完成后，重点检查以下内容：电源接线无接反、无松动；PLC与变频器、触摸屏的通讯线路接触良好；变频器与电机的接线无误，无短路隐患；所有接线符合实训装置的安全规范，借助控制屏的交、直流仪表（精度0.5级），核对电源电压是否正常。
三、软件调试：完成编程与参数配置
软件调试分为PLC编程、变频器参数设置、触摸屏画面编辑三个部分，需结合实训装置的配套软件（如PLC仿真教学软件、工控组态软件），确保各模块协同工作。
（一）PLC编程（基于西门子1215主机）
软件安装与连接：在电脑上安装PLC编程软件及仿真教学软件，通过通讯编程电缆将电脑与PLC主机连接，建立通讯连接，确保电脑能正常读取、写入PLC程序。
程序编写：根据控制系统目标，编写PLC控制程序，核心逻辑包括：
接收触摸屏的指令信号（如启停、正反转、转速调节指令），处理逻辑判断（如急停优先级、电机运行状态反馈）。
向变频器发送控制信号，通过硬接线或通讯方式，控制变频器的启停、正反转，调节变频器的输出频率（实现电机调速）。
采集变频器的反馈信号（如运行状态、报警信息）及电机的转速信号（通过光码盘测速系统），反馈至触摸屏，实现状态显示。
程序调试：将编写好的程序下载至PLC主机，进行离线仿真与在线调试，排查程序逻辑错误（如指令错误、接线对应错误），确保PLC能正常接收和发送信号。
（二）变频器参数设置（基于西门子G120C变频器）
通过变频器的BOP操作面板或PLC通讯控制，设置变频器参数，适配系统控制需求，重点设置以下参数：
基本参数：设置电机额定电压、额定功率、额定转速，匹配实训装置中的电机参数。
控制模式：选择“外部端子控制”与“通讯控制”结合的模式，允许PLC通过硬接线和通讯两种方式控制变频器。
调速参数：设置频率调节范围、加速时间、减速时间，根据实训需求调整（如多段速度选择变频调速）。
保护参数：开启变频器的过流、过压、过热保护功能，设置报警参数，确保电机和变频器安全运行，贴合装置的变频器实训项目要求。
（三）触摸屏画面编辑（基于昆仑通态TPC7062TI）
软件操作：安装触摸屏编辑软件，新建项目，选择与PLC对应的通讯协议，建立触摸屏与PLC的通讯连接。
画面编辑：根据控制需求，编辑触摸屏操作画面，主要包括：

主画面：显示系统整体运行状态（如电机转速、变频器频率、运行模式），设置急停按钮、模式切换按钮。
操作画面：设置电机启停、正反转控制按钮，转速调节滑块（通过触摸屏输入转速指令，传递至PLC，再由PLC控制变频器调节频率）。
参数设置画面：可设置变频器的核心参数（如加速时间、减速时间）、PLC控制逻辑参数，支持参数保存与修改。
报警画面：显示变频器报警信息、系统故障信息，便于及时排查问题。
画面调试：将编辑好的画面下载至触摸屏，测试触摸屏与PLC的通讯是否正常，确保触摸操作能准确传递指令，PLC的反馈信号能正常显示在触摸屏上。
四、系统联调：实现各模块协同运行
系统联调是验证一体化控制系统是否正常工作的关键，需逐步测试各环节功能，排查故障，步骤如下：
空载测试：断开变频器与电机的连接，开启系统总电源，启动PLC、变频器、触摸屏，检查各模块是否正常启动，无报警信息；通过触摸屏操作，测试PLC与变频器、触摸屏的通讯是否正常，PLC能正常接收触摸屏指令，变频器能正常响应PLC的控制信号。
负载测试：连接变频器与电机，开启系统，进行以下功能测试：
手动控制测试：通过触摸屏的操作按钮，控制电机启停、正反转，观察电机运行状态是否与操作指令一致，触摸屏能准确显示电机运行状态。
调速测试：通过触摸屏的转速调节滑块，调节电机转速，观察变频器输出频率的变化，电机转速是否随之变化（可通过光码盘测速系统读取转速，核对是否与设置值一致），实现变频调速功能。
逻辑控制测试：模拟工业现场场景，测试PLC的逻辑控制功能（如电机运行时间控制、多段速度切换），确保PLC能准确处理逻辑关系，变频器和电机能正常响应。
报警测试：模拟变频器故障（如过流、过压），观察变频器是否能触发报警，触摸屏是否能及时显示报警信息，PLC是否能执行相应的保护逻辑（如停止电机运行）。
故障排查：若联调过程中出现异常（如电机不转、触摸屏无显示、通讯中断），需逐步排查：先检查电源接线，再检查通讯线路，最后排查PLC程序、变频器参数设置，借助常用工具（如万用表）检测线路通断，确保故障彻底解决。
五、实训验证：结合装置实训项目巩固应用
一体化控制系统构建完成后，可结合MY-24B实训装置的“触摸屏、PLC与变频器综合应用实训”项目，进行实操验证，重点完成以下实训内容，巩固系统构建能力：
PLC控制变频器调速实训：通过触摸屏设置转速，实现三相异步电动机的变频开环调速，观察转速变化，记录变频器频率与电机转速的对应关系。
触摸屏、PLC、变频器控制电机启停实训：通过触摸屏操作，实现电机的启停、正反转控制，验证系统的协同工作能力。
多段速度选择变频调速实训：通过PLC编程设置多段速度，结合触摸屏操作，实现电机多段速度切换，适配实训装置的变频器实训要求。
PLC控制的电机能耗制动控制实训：结合PLC程序与变频器参数设置，实现电机的能耗制动，观察电机停止过程，验证系统的保护功能。
六、注意事项
安全操作：接线、调试前必须断开总电源，避免触电；严格遵循实训装置的漏电保护要求，若出现漏电报警，立即断电排查。
参数匹配：PLC程序、变频器参数、触摸屏设置需与实训装置的设备参数（如电机额定值、电源电压）匹配，避免参数设置错误导致设备损坏。
通讯保障：确保PLC、变频器、触摸屏的通讯线路接触良好，通讯参数设置一致，避免通讯中断影响系统运行。
设备维护：实训结束后，断开总电源，整理接线，清理实训平台；定期检查实训装置的元器件（如接触器、继电器、传感器），确保设备完好，延长使用寿命。
规范记录：调试过程中，记录各参数设置、测试结果及故障排查过程，便于后续复盘与优化，贴合实训教学的记录要求。
总结：利用MY-24B PLC可编程控制器实训装置构建“PLC+变频器+触摸屏”一体化控制系统，核心是依托装置的核心配置，完成“硬件正确接线—软件精准编程—系统协同联调”的流程，既贴合实训装置的参数与实训项目要求，又能掌握工业自动化中核心控制系统的构建逻辑，为后续工业控制实操奠定基础。

---
