维修电工实训考核装置

[规格型号]：MYS-201C

[产品名称]：电工技术控制实验箱

[价格]：询价元

[在线客服]： 客服一 客服二

[优惠服务]： 打电话即可享受优惠服务

产品介绍：

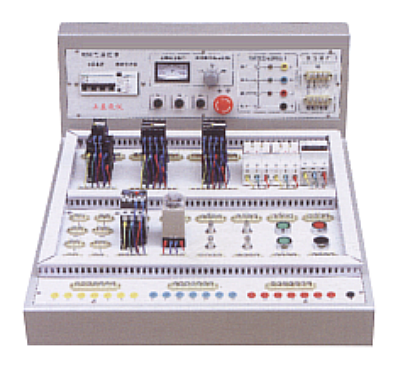

电工技术控制实验箱

电工技术控制实验箱是根据劳动和社会保障部颁发的维修电工初中级考核培训技能内容所列出的基础电气控制线路而研制的。
该装置具有通过实训操作，能快速掌握该课程的实际应用技术与操作技能，可供学生进行技能实训，学员可以达到职业技能鉴定中级以上水平。
二、实验箱特点：
1.将熔断器、空气开关、交流接触器、时间继电器、热继电器、按钮开关、行程开关、接线排等各种实训元器件集中安装在一块面板上
2.所有器件的接线都在接线端子排上进行，避免了因长期在器件本身进行走线而导致元器件的损坏。
3.该装置可放置在桌面上，仅需三相四线电源接入就可使用。
三、技术指标：
1.输入电压：三相四线～380V±10% 50Hz
2.装置容量：≤0.5kVA
3.外形尺寸：720mm×600mm×295mm
四、元器件配置清单：

序号	名称	型号与规格	数量	品牌
1	三相漏电保护器	DZ47-63LEP10A4P	1只	正泰
2	熔断器座	RT18-32-3P	2只	人民
3	交流接触器	CJX2-0910（AC380V）	3只	正泰
4	辅助触头	F4-22	2只	正泰
	辅助触头	F4-11	1只	正泰
5	热继电器	JRS1D-25/Z(0.63-1A)	1只	人民
6	热继电器座	JRS1D-25座	1只	人民
7	通电延时时间继电器	ST3PA-B/AC380V（0~60S）	1只	宝龙
8	时间继电器座	PF-083A	1只	宝龙
9	行程开关	JW2A-11H	4只	正泰
10	按钮开关	LAY-16Φ22Ⅱ-AR11 红色	1只	正泰
11	按钮开关	LAY-16Φ22Ⅱ-AG11 绿色	2只	正泰
12	按钮开关	LAY-16Φ22Ⅱ-AB11 黑色	1只	正泰
13	电阻	75Ω/75W	3只	茂育
14	电阻	10Ω/25W	1只	茂育
15	二极管	1N5408	4只	进口
16	三相鼠笼式电动机	380V/180W（Δ/Y）	1台	茂育

五、参考实训项目：
1.三相异步电动机的直接启动控制
2.三相异步电动机的点动正转控制电路
3.三相异步电动机接触器自锁控制线路
4.接触器联锁的三相异步电动机正反转控制线路
5.按钮联锁的三相异步电动机正反转控制线路
6.双重联锁的三相异步电动机正反转控制线路
7.三相异步电动机星形/三角形起动手动控制线路
8.三相异步电动机星形/三角形起动自动控制线路
9.定子串电阻降压启动控制线路
10.三相异步电动机无变压器半波整流能耗制动控制线路
11.三相异步电动机正反转启动能耗制动控制线路
12.工作台自动往返控制线路
13.三相异步电动机的多地控制
