化工工程实训装置

[规格型号]：MYHG-47

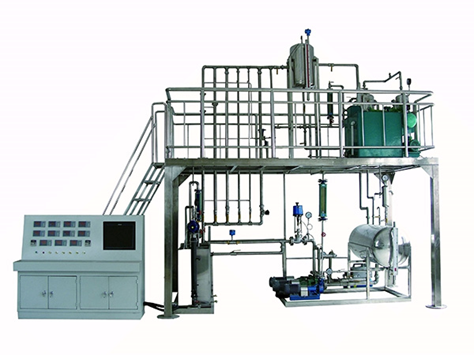

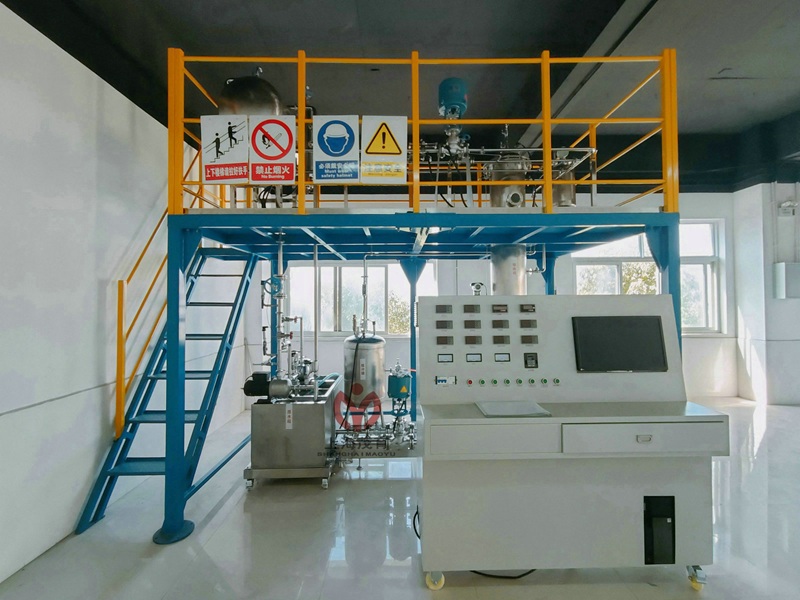

[产品名称]：计算机过程控制流体输送操作实训装置

[价格]：询价元

[在线客服]： 客服一 客服二

[优惠服务]： 打电话即可享受优惠服务

产品介绍：

计算机过程控制流体输送操作实训装置

分项	说明
装置功能	1、计算机过程控制流体输送操作实训装置集成了流体流动和流体输送机械两个单元操作内容的实验教学。能全面了解流体流动过程中所涉及的流体阻力、流量计性能、离心泵性能及管路性能概念和实验方法。 2、模拟工艺生产系统，设置流量比值调节系统，训练学生实际化工生产的操作能力。实现流体输送：液相输送和气相输送，以及真空输送，通过装置可以完成离心泵的各个实验以及管路阻力的各个实验，锻炼学生判断和排除故障的能力。 3、通过现场控制台仪表与微机通讯，实时数据采集及过程监控；总控室控制台与现场控制台通讯，各操作工段切换、远程监控、流程组态的上传下载等实现就地及远程控制岗位技能培训。
设计参数	压力控制：离心泵进口压力：-15～-6Pa。 1号泵单独运行时出口压力：0.15～0.27MPa（流量为0-6m³/h)。两台泵串联时出口压力：0.27～0.53MPa（流量为0-6m³/h）m³/h。两台泵并联时出口压力：0.12～0.28MPa（流量为0-7m³/h）。压降范围：光滑管阻力压降：0～7KPa（流量为0-3m³/h）。局部阻力管阻力压降：0～22KPa（流量为0-3m³/h）。离心泵特性流体流量：2-7m³/h。阻力特性流体流量：0-3m³/h。液位控制：吸收塔液位：1/3～1/2。
整机参数	尺寸： 4000x2000x3500mm（长x宽x高），(可根据实训场地实际高度和场地面积进行调整)，整机采用钢制喷塑框架，带两层操作平台，一层平面方便安装、检修，二层有安全斜梯通上并有护栏、防滑板。
电气系统	标准工业操作台，内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源等。外型尺寸1400×800×1300mm（长×宽×高）。
公用设施	水：实训过程中水可循环使用，实训结束后排空即可。电：电压AC380V，功率2kW，三相四线制（三火线一零线）。需配置1~2个接地点（安全地及信号地）。实验物料：清洁自来水。
主要设备	304不锈钢吸收塔：φ325x1300mm，110L。 304不锈钢高位槽：φ426x700mm，100L。 304不锈钢缓冲罐：Φ400x500mm，60L。 304不锈钢原料水槽：1000x600x500mm，300L。 1号泵：离心泵,P=0.5KW,流量Qmax=6m³/h,U=380V。 2号泵：离心泵,P=0.5KW,流量Qmax=6m³/h,U=380V。真空泵：旋片式，P=0.37KW，真空度Pmax=-0.06kPa，U=220V。空气压缩机：往复空压机，P=2.2KW,流量Qmax=0.25m³/min,U=220V。操作站型号：配置不低于E3400/1G/160G/DVD/集成显卡/17"液晶/光电键鼠/WINXPHOME中文版
上位机监控软件	RS485/232通讯转换器,MCGS工业组态软件一套（附64点软件狗），在线监控软件一套。
测控组成	变量	检测机构	显示机构	执行机构
	1号泵出口压力	压力表	压力表就地显示	无
	1号泵进口压力	压力表	压力表就地显示	无
	2号泵出口压力	压力表	压力表就地显示	无
	2号泵进口压力	压力表	压力表就地显示	无
	液位罐压力	压力表	压力表就地显示	无
	光滑管压力差	压力表	压力表就地显示	无
	粗糙管压力差	压力表	压力表就地显示	无
	吸收塔压力	压力表	压力表就地显示	无
	缓冲罐压力	压力表	压力表就地显示	无
	1#2#泵出水总管压力	压力表	压力表就地显示	无
	液位罐温度	PT100铂电阻	宇电AI702	自控
	1#2#泵出水总管流量	转子流量计	现场显示	阀门
