[规格型号]：MYHG-58

[产品名称]：特殊精馏塔实验装置

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

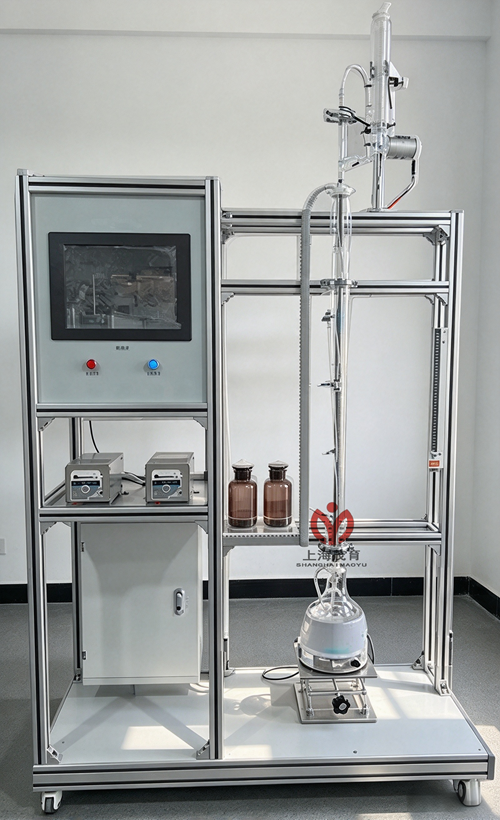

MYHG-58特殊精馏塔实验装置

特殊精馏塔实验装置是专为特殊精馏过程设计的实验平台，采用玻璃精馏塔与真空系统，支持常压、加压及减压操作。通过摆动式回流比控制器实现精确分馏，配备温度传感器与触摸屏控制系统，可测定塔效率及填料性能，适用于特殊精馏工艺的实验教学与研究。

技术指标	说明
装置功能	1、熟悉精馏单元操作过程的设备与流程。 2、学习精馏塔效率的测定方法，适用于常压、加压和减压精馏等特殊精馏。
主要配置	主要由玻璃精馏塔、保温塔、冷凝器、玻璃塔釜、加热器、U型压力计、流量计、温度传感器、真空系统、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施	水：装置需冷却水，自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。液：装置自带玻璃高位槽。实验时经流量计进入精馏塔釜。电：电压AC220V，功率2KW，标准单相三线制。
技术参数	1、精馏塔塔径φ20mm，塔高1200mm,材质为玻璃塔结构，塔内填装316L不锈钢φ3mmθ网环型填料。塔釜为三口烧瓶，带导电膜保温，保温段加热功率上下两段各300W；塔釜容积：500ml。 2、塔釜加热：塔釜置于500W电热包中。集成控制。 3、液体流量计范围：1.6-16ml/min。 4、塔顶冷凝液体的回流采用摆动式回流比控制器操作。此控制系统由塔头上摆锤、电磁铁圈、回流比计数器等组成，回流比控制范围：99：1-1：99。 5、温度传感器：Pt100，显示分度0.1℃。 6、中央处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。 7、模拟量模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。 8、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。 9、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制。 10、额定电压：220V，总功率：1.5kW。 11、外形尺寸：1300×500×2200mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 12、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。 13、配数据采集软件一套，在线工业组态软件一套。
测控组成	变量	检测机构	显示机构	执行机构
	流量	转子流量计	转子流量计	手动调节
	回流比	回流比继电器	触摸屏	回流比控制器
	塔节温度	PT100铂电阻	触摸屏	无
	塔顶温度	PT100铂电阻	触摸屏	无
	塔釜温度	PT100铂电阻	触摸屏	调压模块

服务与售后保障：
1.货品验收：请您收货时仔细检查特殊精馏塔实验装置的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
