电工电气实训考核柜

[规格型号]：MY-403L

[产品名称]：低压电工照明实操考核装置

[价格]：询价元

[在线客服]： 客服一 客服二

[优惠服务]： 打电话即可享受优惠服务

产品介绍：

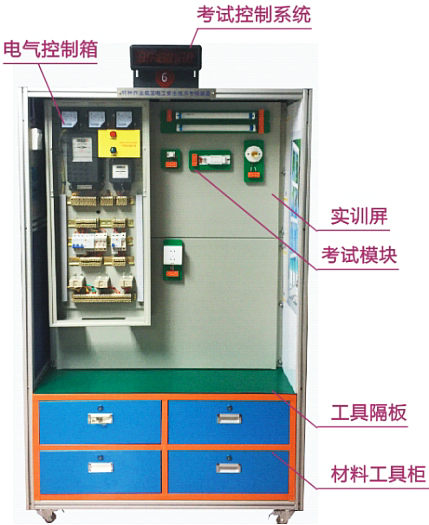

低压电工照明实操考核装置

低压电工照明实操考核装置是适合企业电工(初级)技能培训教学，电工考核柜采用了照明电路，也是电工技术等级标准和电工操作证所规定的考核鉴定内容，电工考核柜为了培养学员在实践中的基本技能和接线技巧，让学员很快掌握实际操作技能知识与实践接线技巧。
二、技术参数：
1、外形尺寸:1200×550mm×1800mm。
2、环境温度:-10℃～40℃、相对湿度:≤80%（25℃）
3、输入电源：三相四线制～380V±10% 50Hz，额定电流:32A以上
4、安全保护：漏电保护器
三、设备配置：
柜内装有单联开关、双联开关、单三相电度表、照明灯、日光灯等各种实训元器件，且所有器件的接线都在接线端子排上进行接线，从而避免了因长时间在器件本身进行走线而导致其损坏，通过走线槽进行工艺布线。内含：电源开关（单相断路器3只、三相断路器1只）、电能表2只、照明灯（白炽灯、日光灯各1个）、熔断器2个（备注额定电流32A以上）、漏电保护器1个、组合开关1个、单双联开关各1个及接线端子若干。
四、参考可完成电工基本训练项目：
1、直接式单相电度表的接线；
2、三相用户的电度表接线；
3、带互感器的三相电度表接线；
4、三只电流互感器、三只电流表作△形接线的测量；
5、三只电流互感器、三只电流表作Y形接线的测量；
6、室外照明灯的安装；
7、三相三线制线路上安装照明灯具；
8、日光灯的安装与接线；
9、使用双联开关控制一具照明灯的线路连接；
10、直流电路上直接式电压表及电流表的测量；
11、使用一只电压表测量三相电压；
12、三相四线三分路选用漏电保护开关的接线等。
五、安全防范结构要求：
如牢固接地，按钮指示灯内置，电机防护罩等，结构不能偏离工业实际应用，柜内包含电气实操/考核板，工具隔板、电机及电机安装板等。
六、配置清单：

序号	名称	型号	数量	单位	备注
1	空气开关	3P+N 10A 带漏电保护	1	只	正泰
2	空气开关	1P+N 10A 带漏电保护	1	只	正泰
3	电流互感器	5A/5A	3	只	正泰
4	保险丝底座	RT28N-32X	3	个	茂育
5	指针式电流表	6L2 3A或5A	3	只	康一
6	三相电能表		1	只	正泰
7	单相电能表		1	只	正泰
8	日光灯管		1	只
9	启辉器		1	只
10	镇流器		1	只
11	灯座		1	个
12	插座	86型（配底座）	1	个
13	开关按钮板	86型（配底座）	2	个
