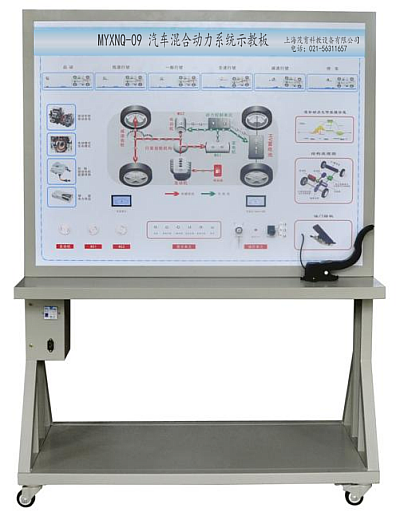

MYXNQ-09汽车混合动力系统示教板是配合大中院校、部队、新能源汽车专业的技能培训之用，该设备完整展示了汽车混联式混合动力系统，可以动态模拟混合动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机、发动机以及发电机的运行状态，动态展示汽车混合动力系统的特点和优势。通过示教板的演示，可清楚了解汽车混合动力系统的结构与功能，便于学生较快地掌握汽车混合动力系统的构造和原理，提高学生对汽车混合动力系统的初步认识，使学生了解汽车混合动力系统起到更直观更深入的教学目的，汽车混合动力系统示教板满足汽车新能源与节能实训课程的教学需要。
二、功能特点:
1、该设备完整展示了汽车混联式混合动力系统，可以动态模拟混合动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机、发动机以及发电机的运行状态，动态展示汽车混合动力系统的特点和优势。
2、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照汽车混合动力系统结构原理图和实物，认识和分析汽车混合动力系统的工作原理。
3、示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，还设有三台模拟电机用来分别演示发动机、电动机以及发电机的工作状态。
4、示教板整体采用1.5mm厚冷轧板，严格按钣金加工工艺操作，经酸洗、喷塑，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术参数:
1、外接电源：交流220V±10% 50Hz
2、工作电压：直流12V
3、工作温度：-40℃～+50℃
4、外形尺寸：1240×600×1700mm(长×宽×高)
5、设备颜色：标准7032等
6、设备钢管：40*40*3mm
7、设备机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：100*60mm
四、实训项目:
1、可模拟运行汽车混合动力系统，展示汽车混合动力系统的组成结构及原理。安装三台电机分别用来演示发动机、MG1电机、MG2电机的工作状态；且用发光二极管进行系统流向的动态指示。
2、操纵点火开关与调节开关，可模拟演示汽车混合动力系统的各工况工作过程。
3、模拟混合动力系统启动工作过程
4、模拟混合动力系统低速行驶工作过程
5、模拟混合动力系统一般行驶工作过程
6、模拟混合动力系统全速行驶工作过程
7、模拟混合动力系统减速行驶工作过程
8、模拟混合动力系统停车行驶工作过程
9、模拟混合动力系统制动回收工作过程
