农机实训室建设方案

配置方案

作者：管理员发布时间：2024-10-25 14:21:37

　　农机实训室建设方案
一、建设背景
随着农业现代化的快速发展，农业机械在农业生产中的作用日益凸显。为了培养适应现代农业发展需求的高素质农机技术人才，提高农业机械的使用效率和维护水平，建设一个功能齐全、设备先进的农机实训室。
二、建设目标
1、满足农机专业教学需求，提供实践教学平台，使学生能够掌握农机的操作、维修和管理技能。
2、为教师开展科研和技术服务提供条件。
3、成为区域内农机技术培训和示范基地。

三、配置清单（可根据实际需求增减）：

序号	设备名称	实验内容	数量

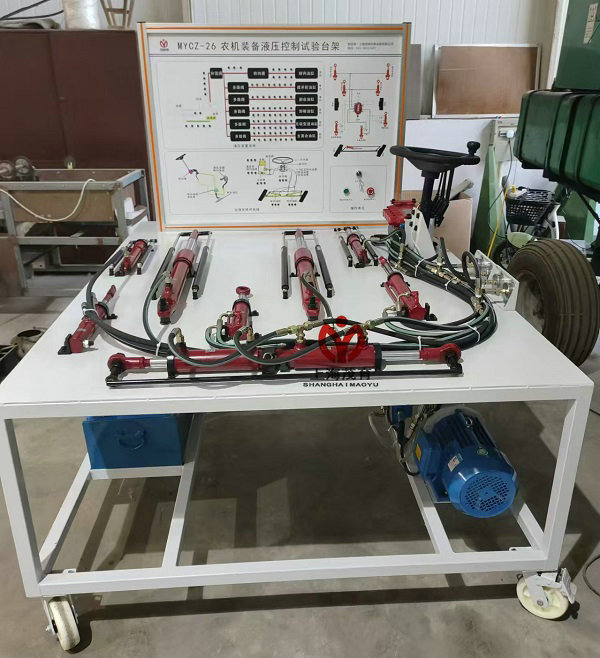

1	MYCZ-26农机装备液压控制试验台架	1、了解收获机液压系统工作原理。 2、选用全新液压系统制作，演示液压系统各部件工作原理。 3、液压系统部件包括齿轮泵，控制阀，液压缸，液压升降臂，动力转向总成，油压管道，油箱等。 4、面板上喷涂彩色电路图， 5、所有液压油路均采用透明软管演示。 6、面板上喷涂彩色电路图，并用LED灯显示油路工作。 7、控制台采用钢制材料制作，包括温度计，警告灯，操作开关，熔断器，安全开关和多种液压回路图。 8、可进行电子控制和高效连续电压输送。 9、液压泵带有驱动电机：2马力，AC220V。 10、控制台包括操作开关。 11、外表面经过喷塑处理。 12、移动台架可移动锁止，4个移动脚轮。 13、配有用户手册。	5台

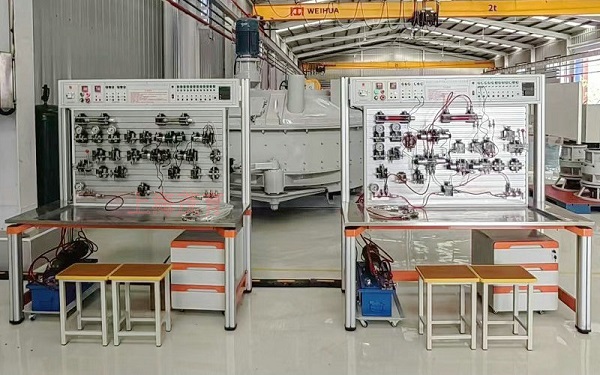

2	MYYA-12C液压传动与PLC控制实训台	1、液压原理基础实验 2、可编程序控制器（PLC）电气控制实验，机电液一体控制实验形式（1）PLC的指令编程，梯形图编程的学习（2）PLC编程软件的学习及使用（3）PLC与计算机的通讯，在线调试、监控（4）PLC对液压传动控制的优化 3、液压10大类30余项基本回路扩展达九十多种 ⑴调压控制回路 1.溢流阀压力调定回路；2.溢流阀限制低压回路； ⑵卸荷回路 3.三位四通换向阀的卸荷回路 4.二位二通阀卸荷回路 5.溢流阀卸荷回路 ⑶稳压回路 6.液控单向阀保压回路 ⑷卸压回路 7.节流阀卸压回路 8.三位四通卸压回路 9.顺序阀的泄压回路 ⑸调速回路 10.进油节流调速回路 11.回油节流调速回路 12.旁路节流调速回路 13.调速阀控制调速回路 14.差动连接增速回路 15.用电磁阀和调速阀的减速回路 16.二位三通控制的差动回路 17.二次进给工作回路 18.差动工作换接回路 ⑹同步回路 19.节流调速阀控制的同步回路 20.双缸同步回路 ⑺换向回路 21.换向阀控制换向回路 22.液动换向阀控制换向回路 23.行程开关控制的顺序回路 24.压力继电器控制的顺序回路 25.三位四通手动换向回路 ⑻锁紧回路 26.换向阀锁紧回路 27.液控单向阀锁紧回路气动部分实验项目： 1、单作用气缸的换向回路 2、双作用气缸的换向回路 3、单作用气缸速度控制回路 4、双作用气缸单向调速回路 5、双作用气缸双向调速回路 6、速度换接回路 7、缓冲回路 8、二次压力控制回路 9、高低压转换回路 10、计数回路 11、延时回路 12、过载保护回路 13、互锁回路 14、单缸单往复控制回路 15、单缸连续往复动作回路 16、直线缸顺序动作回路 17、多缸顺序动作回路 18、双缸、同步动作回路 19、多缸联动回路 20、卸荷回路 21、或门型梭阀的应用回路 22、快速排气阀应用回路 23、PLC的指令编程，梯形图编程的学习及应用 24、PLC编程软件的学习和使用 25、PLC与计算机的通讯，在线调试、监控 26、PLC控制的液压基本回路（优化控制）	5台
