制冷制热实训装置

[规格型号]：MYKT-15

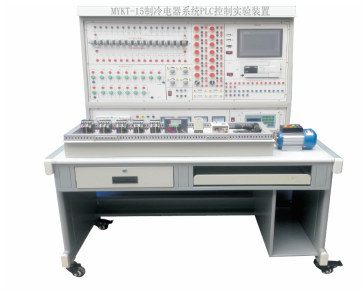

[产品名称]：制冷电器系统PLC控制实验台

[价格]：询价元

[在线客服]： 客服一 客服二

[优惠服务]： 打电话即可享受优惠服务

产品介绍：

制冷电器系统PLC控制实验台

制冷电器系统PLC控制实验台是根据职业教育课程改革和教材建设规划的教学要求的研制和开发的产品；该装置适合大专院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空调调节与技术运用》《冷库工程与运作管理》、《冷库制冷工艺》等的实训教学及制冷专业中级、高级工的鉴定及考核。
二、实验台特点：

1、该实训装置具有电力拖动控制、PC控制和触摸屏控制控制方式，配温度传感器及采集模块，可进行数据采集。
2、直观性强：装置采用敞开式设计，控制电路及制冷管路系统直接展现出来，器件贴有名称标识，学生可直观认识各种器件。
3、实训性强：可进行实际冷库电路控制电器工业园自动化实训制冷系统及化霜系统的全流程工作实训。
三、基本配置及功能：

实训装置主要由控制台、主机实训模块、温度和传感器采集模块及实训模块等组成
1、电源控制部分
（1）交流电源：提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有三只指针式交流电压表，分别指示输入三相电网电压值。
（2）安全保护体系：设有电压漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护。
2、测量仪表
（1）指针式电压表：量程0～450V
（2）采用PT100传感器，测量范围-50～150℃
3、主机实训模块：配置三菱FX2N48R的升级版三菱FX2N3U-32主机，，配套PC/PPI编程电缆。可以进行单独的PLC实训和触摸屏实训；通过组态软件用户可以进行二次开发，通过连接PLC进行模拟仿。
4、触摸屏实训模块：配置7英寸STN256色触摸屏，一个RS-485通信口（与PLC通信），一个RS-232通信口
5、实训桌：
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还有四个万向轮，便于移动和固定。
6、电气控制柜部分：这一部分包括控制继电器、交流接触器、热保护继电器等
7、电气控制柜门上就是控制面板、提供各种按钮、电压表、电流表、指示灯等。
8、为保护设备中的冷库电气使用的各个电气元件:如开关、电压表、电流表、指示灯等。各种保护指示灯及各种控制按钮，都分别用电线连接到时了特殊的接线端子上，在使用过程中，只需要用导线直接连接，不会损坏系统中的无器件，经久耐用。
9、为了避免元件图接线图的丢失和损坏，面板上电气装板上都喷绘有红色接线图，与元件的接线图一致.
四、技术指标:
1、工作电源：三相五线380V±10%，50Hz
2、整机容量≤1KVA
3、人身安全保护功能，具有漏电保护装置。
4、环境湿度：-30℃~40℃
5、相对湿度：≤85%（25℃）
6、工作台，1200×600×1500mm
五、设备配置:

序号	名称	数量	单位
1	漏电开关4P+N-10a	2	个
2	450电压表	1	个
3	电流表3A	3	个
4	按钮	14	个
5	指示灯-16AC/220v	14	个
6	旋钮	2	个
7	继电器-24V	16	个
8	考核软件	1	个
9	智能考核系统	1	个
10	计算机，品牌电脑，配置不低于CPU Intel酷睿2双核E7500/内存 2G DDR2/硬盘320G/声卡全双工/DVD刻录/17寸液晶显示器/网卡/4个以上USB/WindowsXP操作系统。（电脑用户自配）	1	套（自备）
11	配置7英寸STN256色触摸屏，一个RS-485通信口（与PLC通信），一个RS-232通信口	1	套
12	工作台，1200×600×1500mm (内置1台：配置三菱FX2N32R的升级版三菱FX2N3U-32主机，，配套PC/PPI编程电缆	1	套
13	控制软件(含中央空调/冷库)	1	套
14	数据采集系统（温度采集模块: 配置三菱FX2N-4AD-PT模拟量模块，集成4路模拟量输入	1	套
15	PLC下载线	1	根
16	触摸屏下载线	1	根
17	屏-PLC通信线	1	根
18	PT100模拟电位器	4	个
19	A1插头线-红-100MM	20	根
20	A1插头线-绿-100MM	20	根
21	A1插头线-黄-100MM	20	根
22	A1插头线-黑-100MM	20	根
23	A2插头线-绿-100MM	10	根
24	A2插头线-红-100MM	10	根
制冷实物配件
25	高低压力保护器	1	个
26	冷库控制器	1	个
27	中央空调控制器	1
28	智能考核系统	1	个
29	铝合金电脑桌	1	13台配一套
30	交流接触器	4	个
31	连接线	2	圈
32	A2连接线(单头)	6	根
33	小超人电动机综合保护器	1	个
34	延时继电器220V/100s	1	个
35	电动机220/380V	1	个
36	实验指导书	1	本

六、实验实训项目:
1、可编程控制器PLC进行高级编程及PLC的安装接线调试进行实训；
2、配套温度传感器和相应的A/D转换功能模块，可对整个中央空调的运行进行采集、实时监控等实训；
3、组态技术应用实训：采用组态技术实现对中央空调运行进行动画显示，运行数据显示、实时监控、组态等功能
4、远程控制实训；
5、网络的安装及设置实训；
6、触摸屏实训
7、屏和PLC通信使用

友情提示：
1、设备验收：各采购单位收货时请检查制冷电器系统PLC控制实验台的货品外观，核实制冷电器系统PLC控制实验台的数量及配件，拒收处于受损状态的制冷电器系统PLC控制实验台；
2、设备质保：上海茂育将为各采购单位提供制冷电器系统PLC控制实验台产品说明书内的质保条件和质保期，在质保范围内提供对制冷电器系统PLC控制实验台的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的制冷电器系统PLC控制实验台选型错误或制冷电器系统PLC控制实验台购买数量错误，造成制冷电器系统PLC控制实验台的退换货要求，将不被接受；
4、设备货期：对制冷电器系统PLC控制实验台的发货期为参考值，如您需要了解制冷电器系统PLC控制实验台的精确货期，请与上海茂育的销售人员联系；
5、咨询电话：如各采购单位制冷电器系统PLC控制实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关制冷电器系统PLC控制实验台的技术咨询。
