[规格型号]：MYH-9

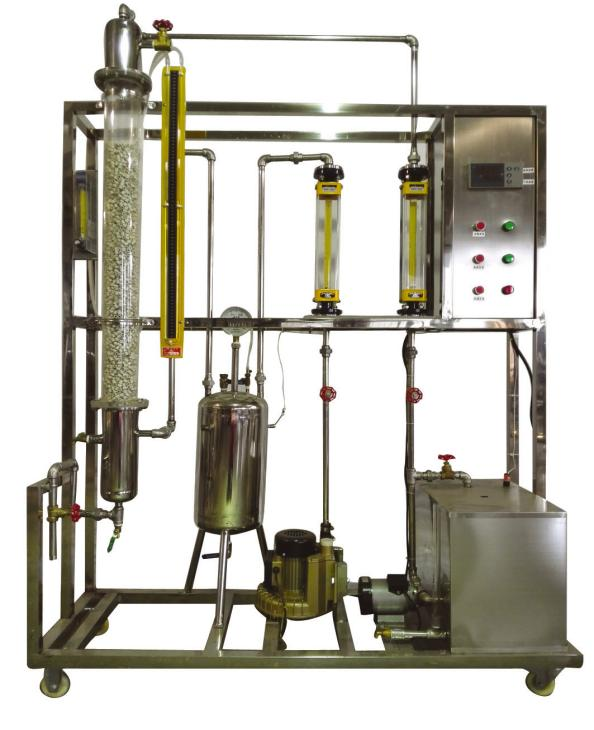

[产品名称]：填料吸收实验装置
[产品价格]：询价
[咨询专线]：021-56311657
[优惠服务]：立即致电，获取1对1方案定制与优惠价格
| 技术指标 | 说 明 | |||
| 装置特点 | 1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺性。 4、全塔气液接触现象可视。 5、本实验装置采用二氧化碳——水体系。CO2气体无味、无毒、廉价，所以气体吸收实验常选择CO2作为溶质组分。 6、塔中部有液体再分布器，塔底部有栅板式填料支承装置。填料塔底部有液封装置，以避免气体泄漏。 7、装置设计可360度观察，实现全方位教学与实验。 |
|||
| 装置功能 | 1、了解填料吸收塔的结构、流程及操作方法。 2、观察填料吸收塔的流体力学行为并测定在干、湿填料状态下填料层压降与空塔气速的关系。 3、测定总传质系数Kya，并了解其影响因素。 |
|||
| 设计参数 | 液相体积传质系数 ：0.006—0.02（ m/s）。 空气流量：0.25～40m3/h。 二氧化碳流量：0.16-1.6L/min。 填料塔压降：0.6—1.5KPa；常温、常压操作。 |
|||
| 公用设施 | 水：装置自带304不锈钢水箱，连接自来水。实验时经离心泵进入吸收塔，循环使用。 电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 气：空气来自风机（自带气源），CO2来自气体钢瓶。 实验物料：水-- CO2。 外配设备：二氧化碳钢瓶及减压阀、化学分析仪（用户自配）。 |
|||
| 主要设备 | 1、玻璃填料吸收塔：内装φ10×10mm拉西环填料；填料塔内径 D=90mm。吸收塔填料层有效高度Z＝1000mm。塔底部有栅板式填料支承装置。 2、二氧化碳流量检测：转子流量计，流量范围 0.16-1.6L/min。 3、空气流量检测：转子流量计，流量范围0.25～2.5m3/h和4～40m3/h。 4、液体流量检测：转子流量计，流量范围25-250L/h。 5、压差计：U型压差计，观察上下塔压降变化。 6、水槽：容积70L，304不锈钢材质，配备进口浮球阀，以保证水箱水位恒定。 7、风机：旋涡气泵,功率 550W。 8、解吸泵：304不锈钢离心泵，功率370W。 9、混合稳压罐：304不锈钢制作，对空气和二氧化碳气体充分混合、稳压后输入吸收塔。 10、304不锈钢管路、管件及阀门。 11、温度传感器：Pt100，分辨率0.1℃，精度0.5%。 12、宇电AI702M多路温度数字显示仪。 12、电器：接触器、开关、漏电保护空气开关。 14、304不锈钢仪表柜：测控、电器设备在实验架上。 15、外形尺寸：1500*550*2200mm(长×宽×高)，304不锈钢框架，带移动脚轮及禁锢脚。 16、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，包含安全警示标识，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 液体进口温度 | Pt100铂电阻 | 数显仪表 | 无 | |
| 气体进口温度 | Pt100铂电阻 | 数显仪表 | 无 | |
| 液体流量 | 转子流量计 | 流量计就地显示 | 手动阀门 | |
| CO2流量 | 转子流量计 | 流量计就地显示 | 手动阀门 | |
| 空气流量 | 转子流量计 | 流量计就地显示 | 手动阀门 | |
| 塔体压降 | U型压力计 | 就地显示 | 无 | |
| CO2液体浓度 | 化学分析 | |||
