[规格型号]：MYH-34

[产品名称]：单管升膜蒸发实验装置

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

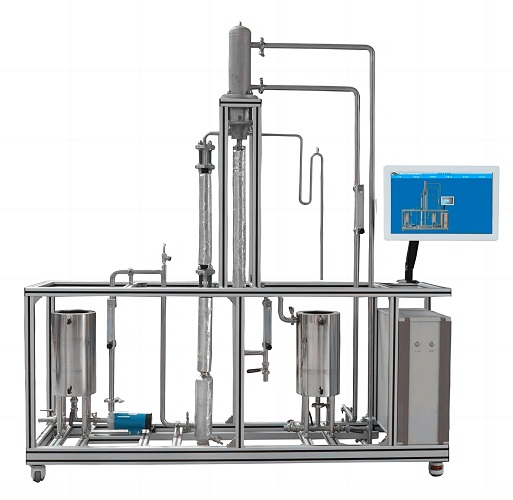

MYH-34单管升膜蒸发实验装置

单管升膜蒸发实验装置是专为单管升膜蒸发过程设计的可视化教学平台，采用高硼硅玻璃观测段与分段加热结构，集成温度流量测控系统。可清晰观察泡状流至环状流的流型演变过程，测定不同流型下的对流传热系数及蒸汽干度，适用于蒸发传热与两相流研究的实验教学。

分项	说明
装置功能	1、观察流体水在升膜蒸发器内的流动状态（泡状流、弹型流、搅拌流和环状流）。 2、测量在不同流型下的对流传热系数及蒸汽的干度。 1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
设计参数	传热系数：1000-5000 ( w/m.2.oC)。液体流量：4~40L/h、常压操作。
公用设施	1、水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。 2、电：电压AC220V，功率2.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 3、实验物料：清洁自来水，外配设备：无。
主要设备	1、304不锈钢预热釜：功率2.0KW，可调，带保温层。 2、304不锈钢加热段：φ22750mm，功率0.2KW可调，带保温层。玻璃观测段长度100mm高硼硅玻璃视窗。 3、304不锈钢测量段：φ18500mm，功率0.2KW可调，带保温层。 4、304不锈钢液体冷却器：列管冷凝器，换热面积0.1m2 。 5、304不锈钢蒸汽冷凝器：列管冷凝器，换热面积0.1m2 。 6、LZB-10转子流量计：流量范围6～60L/h 。 7、不锈钢离心泵 1台。 8、不锈钢水箱 1台。 9、冷却水出口温度 1支。 10、主体温度、壁面温度热电偶3支。 11、宇电AI702M多路数字温度显示仪。 12、宇电AI518温度控制仪（带手动功能）。 13、304不锈钢仪表柜：测控、电器设备在实验架上。 14、中央处理器：执行速度0.64μs，内存容量16K，功能：数据处理运算。 15、模拟模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。 16、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。 17、高品质铝合金型材框架，无焊接点，安装拆卸方便，带脚轮及禁锢脚 15005002000mm(长×宽×高)
测控组成	变量	检测机构	显示机构	执行机构
	液体温度	Pt100铂电阻	数字温度仪	无
	预热温度	Pt100铂电阻	数字温度控制仪	固态调压模块
	液体流量	转子流量计	流量计就地显示	管路出口闸阀（手动）

服务与售后保障：
1.货品验收：请您收货时仔细检查单管升膜蒸发实验装置的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
