| 技术指标 | 说明 | |||

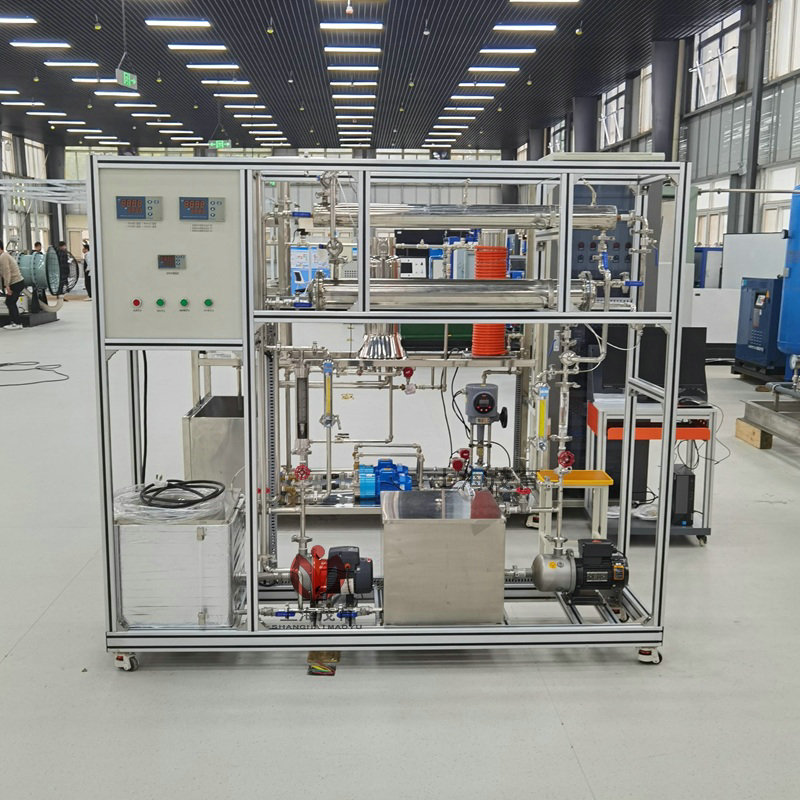

| 装置特点 | 1、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 2、本装置选择采用普通换热器与管壳式冷凝器，进行两种换热形式的效果对照，采用间壁式换热方式进行换热。 3、双水泵主副回路设计，新鲜水补充与废热水循环设计，逆流并流换热流程切换，更贴近工业应用实际。 4、采用多组加热管预热系统，加热速度快而均匀，预热器电压调节，铂热电阻+可控硅+加热管作为热流体温度的主控手段。 5、冷热水箱均有盖密封，且配有水位高度显示装置以便于观察水位变化，并具有上下水功能；冷水箱的水位能自动控制。 6、整套设备除去特殊材料外均采用工业用304全不锈钢材料制作，整体进行精细抛光处理，体现整个装置的工艺完美性。 7、装置设计可360度观察，实现全方位教学与实验。 |
|||
| 装置功能 | 1、掌握套管对流传热系数的测定方法，加深对其概念和影响因素的理解，应用线性回归法，确定关联式中常数A、m的值。 2、掌握管壳式冷凝器换热系数Ko的测定方法。 |
|||
| 设计参数 | 液体流量： 0.16-1.6 m3/h，温度：常温-60℃、常压操作。 雷诺准数Re：104—5*104，努塞尔准数Nu：40-120，普兰德准数Pr：0.7。 对流传热系数αi：500-1500 W/m2·℃。 |
|||
| 公用设施 | 水：装置自带304不锈钢加热釜，连接自来水，需要上下水。 电：电压AC220V，功率4.0KW，标准三相四线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：水，外配设备：无。 |
|||
| 主要设备 | 1、套管换热器：内管内径d=18mm，内管外径De=20mm（紫铜管)。外管内径d=52mm,外管外径De=57mm（304不锈钢管），管长1100mm。 2、管壳式冷凝器：热流体走管内，冷流体走管间。换热管规格 Ф12×1.5 mm，共13根，长1000mm。 3、热水泵：304不锈钢离心泵：功率370W，最大流量3m3/h。 4、冷水泵：304不锈钢离心泵：功率370W，最大流量3m3/h。 5、冷、热水流量测量系统：转子流量计0.16-1.6m3/h。 6、加热水箱：304不锈钢材质，容积70L,带贮水排空底阀,配备液位显示装置，内置不锈钢加热器：加热功率4.0KW。 7、冷水箱：304不锈钢材质，容积90L,带贮水排空底阀，配备液位显示装置；并配备冷水箱入口浮球阀，以保证水箱水位恒定。 8、热流体进出管：304不锈钢材质，DN15，带保温层。 9、管路：304卫生级不锈钢材质，采用不锈钢快装与管路连接。 10、阀门：采用304不锈钢阀和优质铜阀。 11、温度传感器：Pt100，304不锈钢壳体，显示分度 0.1℃。 12、电器：接触器、开关、漏电保护空气开关。 13、宇电AI704M多路数字温度显示仪。宇电AI702M多路数字温度显示仪。 宇电AI518温度控制仪（带手动功能) 14、304不锈钢仪表柜：测控、电器设备在实验架上。 15、外形尺寸：1900*550*1800mm(长×宽×高)，304不锈钢框架带移动脚轮及禁锢脚。 16、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，包含安全警示标识，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 冷流体进出口温度 | Pt100铂电阻 | 数字温度仪表 | 无 | |
| 热流体进出口温度 | Pt100铂电阻 | 数字温度仪表 | 无 | |
| 冷流体流量 | 转子流量计 | 就地显示 | 手动 | |
| 热流体流量 | 转子流量计 | 就地显示 | 手动 | |
| 加热水箱温度 | Pt100铂电阻 | 数字温度控制仪 | 固体调压模块 | |
