作者：管理员发布时间：2025-09-11 09:39:46

　　在职业教育机电类专业教学中，PLC可编程控制器技术是核心技能之一，而高质量的实训装置则是确保教学效果与技能培养质量的关键支撑。本文将围绕专为 PLC基本指令编程实训设计的综合实训装置展开，从产品概述、核心特点、技术参数、设备组成等方面进行全面解析，为职业院校实训教学开展与设备配置提供详细参考。

一、产品概述：贴合职教需求，覆盖多专业教学

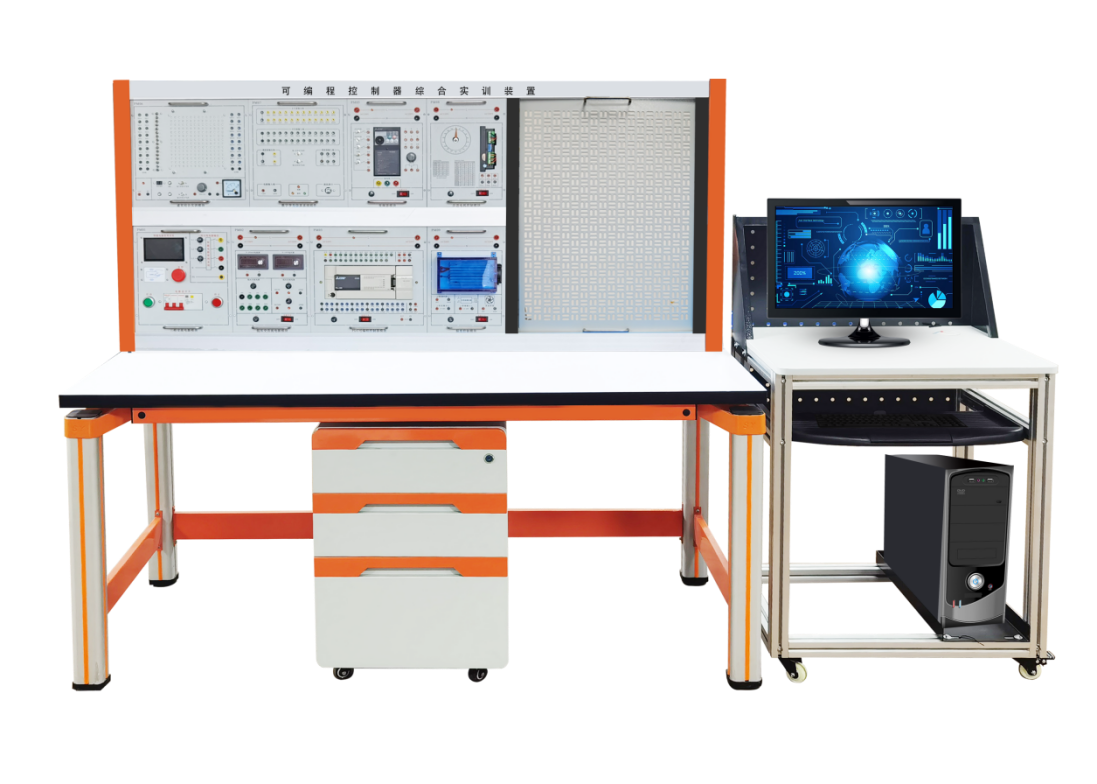

MY-21L PLC可编程控制器综合实训装置的研发严格遵循《中华人民共和国教育行业标准 —— 电工电子类实训基地仪器设备配备标准》，并充分契合教育部 “振兴 21 世纪职业教育课程改革和教材建设规划” 要求，完全按照职业教育的教学规律与实训场景需求进行设计。其适用范围广泛，不仅能满足高职院校、职业学校中机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业的教学实训需求，还可服务于非机电类专业的《可编程控制器技术》《电气及PLC控制技术》《PLC及其应用》《变频调速技术》《现场总线控制技术》等课程教学，实现跨专业技能培养覆盖。
同时，该装置具备技能鉴定考核功能，可作为技工学校、职业院校、职教中心、鉴定站 / 所等机构开展各工种 PLC 实操训练与技能等级鉴定的标准化设备，有效衔接 “教学 - 实训 - 考核” 全流程，助力学生技能水平与职业资格认证的高效对接。
二、核心特点：安全便捷，高效经济
1. 模块化设计，安全与灵活性兼具
装置采用模块化元器件布局，所有电气控制线路元器件均集成在独立模块上，通过安全插座引出接线端子，实训操作仅需使用插拔式安全导线进行连接，大幅降低了接线复杂度。为保障师生安全与设备完好，装置创新性地采用高低压分离式安全插座设计 —— 高压与低压回路分别配备无法互插的专用插座，从物理结构上杜绝了因误插导致的设备损坏或触电风险。这种设计不仅操作便捷，还能快速更换模块，便于后期扩展功能或开发新的实训项目，满足教学内容更新与技能培养升级的需求。
2. 便捷部署，经济效益显著
实训装置对场地与供电条件要求低，操作台仅需接入三相四线交流电源即可投入使用，无需复杂的基建改造。相较于传统分散式实训设备，该装置占地面积小，能有效节约实训用房资源，减少学校在实训场地建设方面的基建投资，同时降低设备维护与管理成本，具备显著的经济效益与实用价值。
三、技术参数：稳定可靠，安全合规
装置的技术参数严格遵循国家相关标准，确保运行稳定、安全可控，具体参数如下：
输入电源：380V±10％ 50Hz，适配工业与教学场景常见供电环境；
容量：<1000VA，功耗低，节能环保，同时避免电路过载风险；
工作环境：温度范围 - 10℃～+40℃，相对湿度＜85％（25℃），海拔＜4000m，适应不同地区、不同季节的实训环境需求；
外形尺寸：实训台主体尺寸为长 140cm× 宽 70cm× 高 158cm，配套电脑桌尺寸为 63cm×50cm×110cm，结构紧凑，布局合理；
安全保护措施：配备完善的安全防护系统，包括接地保护、漏电过载过流保护功能，同时集成智慧用电安全控制系统，实时监控用电状态，双重保障实训操作安全。
四、设备组成：结构完善，配置专业
该实训台由实训挂件、实训桌、实训储物柜三大部分组成，同时配套电脑桌、学生凳及丰富的实训模块与器材，形成完整的实训教学系统，各部分配置与功能如下：
1. 实训桌：稳固耐用，灵活可调
实训桌采用工业铝型材立柱支撑，四根立柱端部可安装调节脚，方便根据实训需求与师生身高调整台面高度；主体结构通过左右各 2 个 C 字形铝压成型构件联接，确保整体稳定性。台面高度约 750mm，桌面板下方设有截面尺寸为 40×20mm 的支撑框架，承重能力不少于 300kg，可稳定放置各类实训模块与设备。
立柱：采用工业铝型材成型工艺，表面氧化处理，截面尺寸 70×70mm，四面带 8mm 宽槽，槽内适配工业铝型材通配螺母及配件，端部配套塑料堵头；
C 字形铝压成型构件：左右对称设计，经压铸成型、机加工、抛丸、喷砂处理后，采用表面橘红静电喷涂工艺，防锈耐磨；
桌面：25mm 厚麻灰色高密度层压板封边特制，绝缘等级高，有效避免触电风险；
移动性：实验桌底部装有至少 4 个导向轮，便于实训台架的移动与场地调整。
2. 实训储物柜：大容量，安全耐用
实训储物柜采用圆弧卷边冷冲压钣金一体成型，封闭式结构设计，表面静电喷涂处理，防锈防腐，外形尺寸约为宽 450mm× 深 550mm× 高 705mm，总重量≥31kg，满足实训器材的存储需求。
安全设计：柜体四边采用 R=30mm 圆弧设计，避免尖锐边角造成磕碰伤害；柜体边框总厚度≤2.5mm，结构轻便且坚固；
抽屉配置：配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉采用卡套式钣金卷边工艺把手，使用便捷；同时采用联体锁设计，保障器材安全；
移动性：柜体底部装有 4 个万向带刹车脚轮，便于移动与固定。
3. 电脑桌与学生凳：配套齐全，舒适实用
电脑桌：采用钢铝复合结构，装有 4 只万向轮，移动灵活；配备黑色钢质网孔电脑后靠、键盘托与主机支架，可整洁放置电脑设备，满足 PLC 编程与仿真操作需求；
学生凳：针对实训场景优化设计，凳腿与拉管均采用 30×30×1.2mm 方管，结构稳固；凳面为 240×340×25mm 刨花板贴木纹纸，凳高 40cm，符合人体工学，久坐舒适；凳面与金属凳架通过大扁头防刮螺杆和防退螺帽固定，避免松动；金属部件经酸洗、磷化、表面除锈处理后，采用高压静电喷塑与高温烘烤工艺，附着力强、抗氧化、不脱剥，颜色为灰色，与实训桌整体风格统一。
4. 核心实训模块及器材配置
装置配备了丰富的实训模块与器材，覆盖 PLC 基本指令编程、模拟量控制、数字量控制、工业仿真等多个实训场景，具体配置如下表所示（核心模块重点介绍）：

序号	部件名称	功能及技术参数	数量
1	三相交流电源	提供 380V 线电压、220V 相电压，配备电源保护系统与三相漏电保护器（总开关），通过启停按钮控制输出；集成实验室智慧用电安全控制系统，具备过温、短路、过流等 7 大保护功能，支持一键锁定、故障锁定，可通过 4G / 以太网连接手机 APP 与 PC 端云平台，离线也可独立运行；智能终端以 32 位 ARM 为核心，4.3 寸彩色触摸屏交互，支持 Zigbee/CAN 通信与语音播报，实时监测电参数与故障，支持刷卡授权与分时预约。	1 套
2	低压交直流电源	提供 3V/6V/9V/12V/18V/24V/36V 低压交流电源，24V/5A、5V/3A 直流电源，0-10V 电压源、0-20mA 电流源，带数显指示，通过旋转编码器调节。	1 套
3	PLC 主机	CPU1214C（集成 14 路数字量输入、10 路数字量输出），扩展模块 SM1223，配备 SB1232 模块与 24V/5A 直流电源输出接口，满足基本指令编程与扩展实训需求。	1 套
4	触摸屏	TPC7032 7 寸彩色触摸屏，800×480 分辨率，工业级 Cortex-A8 CPU（600MHz），四线电阻式触摸，128M 内存与存储，配备 1×RS232、1×RS485、2×USB、1×LAN 接口，所有接口端子引出，便于编程与控制操作。	1 套
5	变频器	G120C 0.55KW 变频器，具备过电压、欠电压、变频器 / 电机过温、接地故障、短路等保护功能，所有接口引出至专业端子排，方便开展变频调速相关实训。	1 套
6	虚实结合实训	包含模拟量与开关量信号，可模拟工业现场设备运行状态；提供三层电梯、自动售货机、机械手等不少于 36 个实训模块；指示灯采用贴片双色 LED，面板 3D 立体彩色设计，开关自复位兼自锁一体，支持输入信号高低电平切换，适配各类 PLC 模块。	1 套
7	工业自动化数字孪生仿真软件（正版）	基于单片机技术，具备多路数字量 / 模拟量输入输出与通讯接口；支持与电脑连接，通过内置协议与上位机虚拟仿真软件实时通讯，实现数据采集与控制；可在 3D 环境中进行虚拟设备仿真调试，支持自动、手动、PLC 控制三种模式；3D 场景实验项目与 36 个虚实结合实训模块 1:1 对应，还原工业现场操作场景。	1 套
8-17	其他模块（步进电机、温度控制等）	包括 42 步进电机及驱动器、温度闭环控制模块（加热 + 温度采集单元）、网孔板（含低压电器组件）、三相鼠笼电动机（AC380V，180W）、实训导线（4mm/3mm 双圈安全插座，强电弱电分离，不能混插）、指导书、配套资源库等，满足多样化实训需求。	各 1 套

五、实训价值：助力技能提升，衔接产业需求
该 PLC 可编程控制器综合实训装置通过 “理论 + 实操 + 仿真” 的一体化设计，可有效支撑 PLC 基本指令编程、逻辑控制、模拟量 / 数字量控制、工业现场仿真等实训项目开展。学生通过该装置能掌握 PLC 编程软件使用、I/O 端口配置、基本指令应用（如触点指令、线圈指令、定时器 / 计数器指令等）、程序调试与故障排查等核心技能，同时通过虚实结合与数字孪生仿真，提前熟悉工业现场设备运行逻辑与控制流程，实现 “在校学习” 与 “企业上岗” 的无缝衔接。
此外，装置的模块化设计与丰富的实训项目库，可根据教学进度与技能目标灵活调整实训内容，既能满足基础教学需求，也能开展进阶技能训练，为职业院校培养高素质机电类技术技能人才提供强有力的设备支撑。
