　　一、产品概述
MY-DQ8电气安装与维修实训考核设备是根据工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求，而开发的一种通用实训平台。适合于各类职业院校和技工学校维修电工和电气安装工、其他有电气安装布置要求的专业的作为公共平台使用。

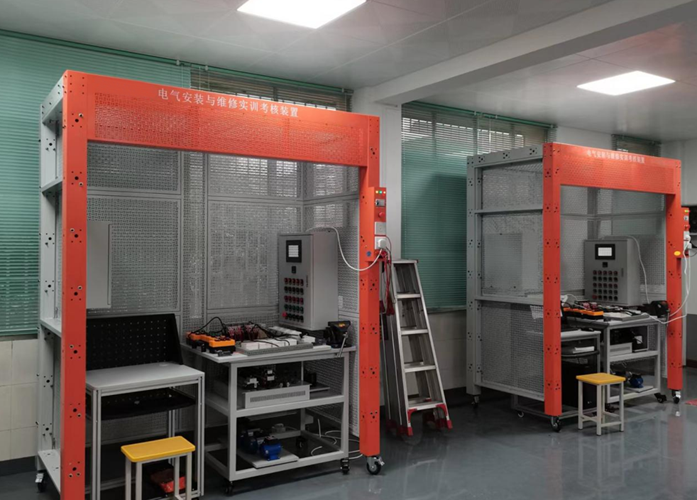

本装置采用钢制网孔板和钢制专用型材组接而成，安装有自锁式脚轮，方便移动和使用。装置表面喷塑，色彩稳重。装置配有专用电源台。装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能使使用者感受到施工现场环境。横向、丛向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下。为方便隐蔽工程施工，钢制框架仿建筑隔断用轻钢龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。配套的PVC管弯管器，可方便的对PVC管弯成90度。
本装置可进行电工安装。如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、配电箱、控制箱等，装置还包含有交流异步电动机、直流电动机、步进电机、伺服电机、温度控制器、电偶、PLC、变频器触摸屏等控制与受控对象。该系统每个操作组配套一可移动式工具车和元件柜，便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题。
本装置具有组装灵活方便的特点，可以根据学校的实际教学条件组成，2人组、3人组、4人组……，单面、双面等不同的方式。长度组合是基于2个0.8米的基本组合单元，辅助配有0.2米、0.4米的组合单元，形成不同的长度组合，以满足不同的教学场地。建议最长不超过3个0.8米的基本组合单元。
本装置也可以为水电安装工等有电气安装要求的各岗位群提供实训考核。

二、配置清单
1、配电箱部分

序号	名称	规格/型号	单位	数量	备注（说明）	状态
1	三相四线有功电度表	DT862-4	只	1	5A,接线端子连接	安装在配电箱内
2	隔离开关	HG1-32/30	只	1	3极，30A
3	漏电型空气开关	DZ47LE-32	只	1	3P+N
4	空气开关	DZ47-63/C6	只	1	3P
5	漏电型空气开关	DZ47LE-32/C6	只	1	1P+N
6	电源指示灯	AD58B-22D	只	3	黄、绿、红各一只
7	配电箱箱体	450mm×520mm×220mm	只	1	含接地排、接零排

2、照明套件

序号	名称	规格/型号		单位	数量	备注	状态
1	日光灯组件	T5一体化	21W（带罩）	套	1	配节能灯管	散装发出
2	节能灯	9W		只	2
3	螺口平灯头	E27		只	2
4	声控开关	86型		只	1
5	泰力1插	118型		只	2
6	飞雕2开	86型		只	2
7	飞雕4开	86型		只	2
8	吸顶灯	21W		只	1
9	触摸开关	86型（带明装底盒）		只	1
10	暗盒	86型		只	5
11	明盒	86型		只	3
11	明盒	118型		只	1
12	白板	86型		只	2
13	塑料圆木	YM-2		只	3

3、电机

序号	名称	规格/型号	单位	数量	状态
1	三相交流异步电动机	180W	只	2	在电机底板上

4、线路器材

序号	名称	规格/型号	单位	数量	备注（说明）	状态
1	PVC管	Φ16	根	2	3米	散装发出
2	PVC直通	Φ16	只	10
3	PVC杯梳	Φ16	只	30
4	扎带	3×100mm	包	1	500只/包
5	M4*20螺丝（带帽）	200只/套	套	1	带2只平垫、1只弹垫
6	行线槽	3025	根	2	2米/根
7	绝缘导线	BVR1.5mm㎡	盘	3	红、绿、黄各1盘
7	绝缘导线	BVR1.0mm㎡	盘	2	蓝、双色个1盘
8	PVC线槽	40×20mm	根	2	3米/根（白色）
8	PVC线槽	25×15mm	根	2	3米/根（白色）
9	金属桥架	50×30系列	套	1
10	异型号码管	1.5mm	米	6
11	冷压叉	SVΦ1.5	只	280	红、绿、黄各80只，蓝、黑各20只
12	缠绕带	Φ10（10米/包）	包	2
13	管卡	16U型	只	30
14	金属线管	Φ16	根	2	3米/根
15	金属线管直通	Φ16	只	10
16	90°弯通	Φ16	只	4
17	金属杯梳	Φ16	只	10
18	金属暗盒	86型	只	2
19	自攻丝	Φ6×15mm	只	100

5、自动控制

序号	名称	规格/型号	单位	数量	备注
1	触摸屏	昆仑通泰 TPC7062k	台	1
2	PLC主机	FX3U-48MR	台	1
3	变频器	三菱FR-D720S-0.4KW	台	1
4	开关电源		套	1
5	触摸屏下载线	USB	条	1
6	PLC下载线	USB-SC09	条	1
7	触摸屏与PLC通讯线		根	1

6、电气控制部分

序号	物料名称	规格型号	单位	数量	备注
1	漏电断路器	DZ47LE-32 C16A 3P+N	只	1
2	断路器（空开）	DZ47-60 10A/2P	只	1
3	接触器	CJX2-0910/220V	只	3
4	辅助触头	F4-22	只	3
5	熔断器	RT28-32 10*38	只	4
6	熔体	10A 10*38	只	3
7	熔体	2A 10*38	只	2
8	时间继电器	ST3P C-A 30S AC220V	只	1
9	热过载继电器	JR36-20 0.72A	只	2
11	线槽	3030	米	2
12	通用导轨	50 孔	米	1
13	信号指示灯	AD16-22DS 220V 红	只	5
14	3H按钮开关		只	2

7、电工工具

序号	名称	规格/型号	单位	数量	备注（说明）	状态
1	尖嘴钳	125mm	把	1		散装发出
2	剥线钳		把	1		同上
3	压线钳		把	1		同上
4	电工钳	200mm	把	1		同上
5	一字螺丝刀	Φ4×100mm	把	1		同上
6	十字螺丝刀	Φ4×100mm	把	1		同上
7	电笔螺丝刀	500V	把	1		同上
8	万用表	MF500	盘	3		同上
9	铝合金人字梯	1.5米高	付	1		同上
10	平锉刀	200mm	根	3		同上
11	钢卷尺	3m	只	1		同上
12	电工刀	多用105mm	把	1		同上
13	钢板尺	300mm	把	1		同上
14	直角尺	200mm	把	1		同上
15	活动扳手	6吋	把	1		同上
16	六角扳手		套	1	7件套	同上
17	手锯弓		架	1		同上
18	手锯条	细牙	根	10		同上
19	PVC管弯管器		根	1	用于Φ16PVC管弯管	同上
20	金属管弯管器		付	1		同上

8、其他

序号	名称	规格/型号	单位	数量	备注（说明）			状态
1	电气安装与维修实训考核装置台架（2人组标准配置）	长×宽×高= 3010mm×1000mm×2460mm	组	1	见图纸	材料名称	单位/数量	散装发出现场组装
						铝型材框架	1套
						网孔板	1块
						电机支架	1套
						T型螺丝	1套
						机丝4×25	1套
						内六角螺丝6×20	1套
2	元件存放柜	900mm×450mm×2000mm	个	1
5	配电箱	PZ30-12明装式	只	1
6	漏电型空气开关	DZ47LE-32/C6	只	2	1P+N
7	空气开关	DZ47-63/C6	只	2	1P

三、实训项目举例
1、电表箱的安装
2、配电箱的安装
3、日光灯的安装
4、白炽灯的安装
5、吸顶灯的安装
6、节能灯的安装
7、高压钠灯的安装
7、PVC管的处理与布置
8、PVC管的穿线
9、开关与插座的安装
10、分线盒的安装
11、线路分配设计
12、施工规范的学习与训练
13、安全施工要求学习与训练
14、两地控制一盏灯
15、线槽布线施工训练
16、隐蔽工程施工训练
17、隔离开关的安装
18、配电线路的接线实训
1）金属桥架的组合与安装实训；
2）塑料线槽的敷设实训；
3）金属线管的敷设实训；
19、三相异步电动机直接起动、停车的控制电路连接；
20、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
21、按钮联锁的三相交流异步电动机正、反转控制电路的连接；
22、按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
23、三相交流异步电动机Y-△（手动切换）启动控制电路的连接；
24、三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；
25、三相交流异步电动机能耗制动控制电路的连接；
26、三相交流异步电动机反接制动控制电路的连接；
27、普通车床控制电路的连接；
28变频器面板功能参数设置和操作实训；
29、变频器对电机点动控制、启停控制；
30、基于模拟量控制的电机开环调速；
31、基于面板操作的电机开环调速；
32、变频器的保护和报警功能实训；
33、基于PLC的变频器开环调速；
34、PLC控制电机顺序启动；
35、PLC控制三相异步电动机Y-△启动电路；
36、触摸屏的参数设置；
37、触摸屏的编程；
38、触摸屏、PLC、变频器的综合实训；
四、技术参数
1、工作电源：三相五线供电 AC 380 V/220 V ±7.5% 50 Hz；
2、工作环境：用绝缘地板（或使用绝缘地毯）；
3、实训装置主网孔板尺寸：长（mm）×宽（mm）＝798×768
4、实训装置外形尺寸：见配置清单
5、实训装置材料：钢板。钢板厚度≥1.5mm；
6、最大功率消耗 ≤1.5KW
安全保护措施：具有接地保护、过流、过载、漏电保护功能，符合相关的国家标准。
