作者：茂育科教发布时间：2026-03-30 09:45

一、产品简介

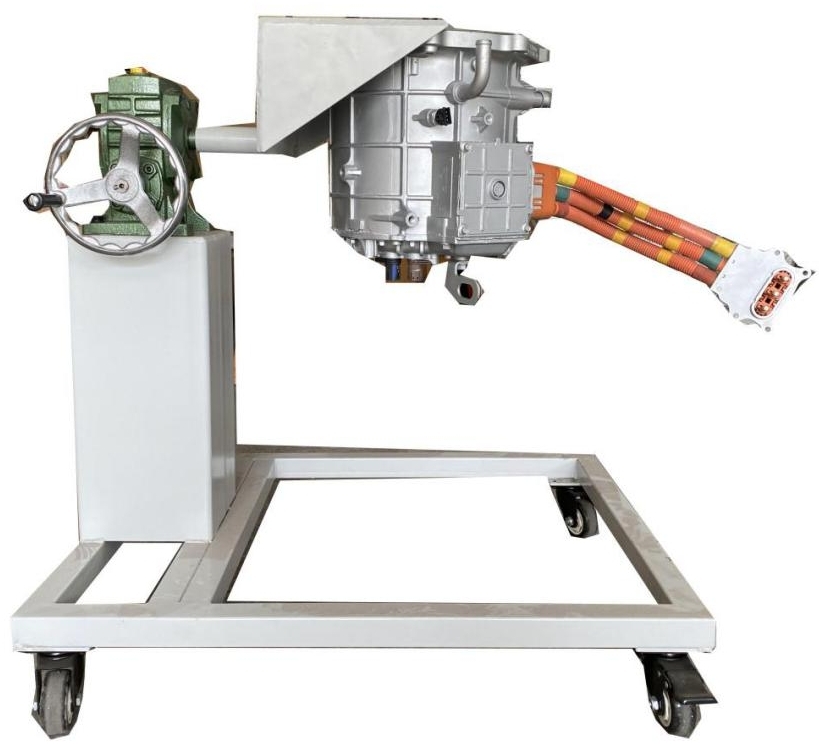

MYXNY-118B纯电动动力总成拆装实训台-采用翻新比亚迪E5 EV300 原车动力电机总成为基础，配套专用翻转架连接机构，便于对比亚迪动力电机总成拆装检测、维修考核，设备以提高学生实际操作技能，提升学生岗位适应能力，以培养适应新能源汽车维修行业发展需要的专业技术人才为设计宗旨，配套360°任意角度旋转、固定的翻转架。
二、功能特点
1.配套原厂动力电机总成，符合动力电机总成拆装平台的拆装、测量、维修、考核的技术需求。
2.可完成永磁同步电机的分离、永磁同步电机的组装等拆装、练习、考核。
3.本台架采用国标钢材，无缝焊接，金属表面采用喷烤漆工艺处理，漆面坚固美观，配备大面积接油盘保障三不落地的汽车维修要求，油盆采用优质不锈钢无缝焊接，美观易清理。
4.实训台底部带有自锁脚轮与固定调节螺栓，可方便移动与固定。
三、技术规格
1.原车电机: 比亚迪E5 EV300
2.拆装翻转架操可360°旋转，方便电机的分离与装配
3.产品尺寸：900mm×700mm×900mm（长×宽×高）
4.不锈钢接油盘：600mm×600mm×40mm(长×宽×深)
5.底盘:1000mm×800mm（长×宽）
6.立柱:200mm×200mm(长×宽)
7.手轮:200mm（直径）
8.主轴:50mm（直径）
9.载重量:150Kg
10.移动脚轮：3寸万向轮带刹车
四、实训（实验）项目
①永磁同步电机的分离
②永磁同步电机的组装
五、基本配置
电机总成(附件齐全，易于拆装,翻新比亚迪E5 EV300)、拆装翻转架(带自锁脚轮装置,带立柱钢管200*200*5mm,950×680×850mm长×宽×高，带减速机可做轴向任意角度的翻转和静止)、大面积接油盆(660×590×35mm长×宽×深)、减速机构（带摇手盘等附件，WPA70）。
