作者：管理员发布时间：2025-11-27 10:29:40

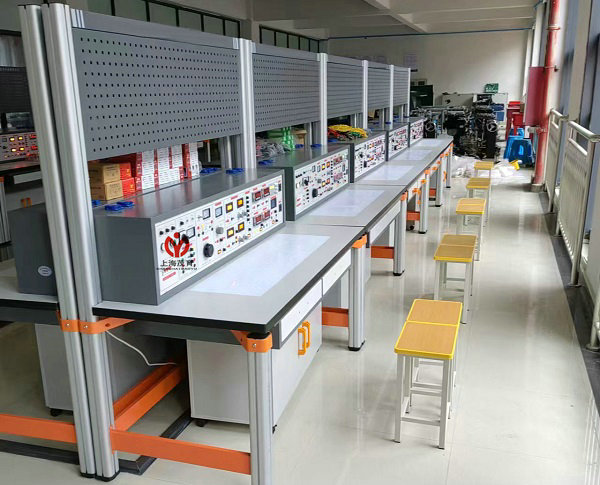

　　 MYQC-3126B汽车电工电子实训装置集成交直流电源、信号源、测量仪表及透明汽车电子实训模块于一体，配备示波器、万用表等工具，支持电阻、传感器、继电器、整流滤波、车窗控制等典型汽车电路元件的认知、检测与波形分析。通过模块化透明设计，直观展示元件结构与接线方式，适用于汽车电工电子基础、电路原理及故障诊断等课程的教学与实训。

一、概述:
该实训平台配备各种交直流电源、信号源、仪表、汽车电工电子实训模块等，具有较完善的安全保护措施，适用于国内汽车电工电子基础、电工原理、电路元件检测分析等课程实验。
汽车电工电子实训模块由透明封闭元件盒及PCB板构成。元件盒体由透明有机工程塑料注塑而成，具有示教功能，使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、元件更换容易。
透明元件盒采用多元件、典型实训单元电路、典型传感器等制成；导线插孔采用2mm防转座，导线装有弹性插头可在模块上面插接，以保证可靠连接进行各种实训；实训模块有四个弹性插脚，与专用实训孔板配套使用。透明封闭元器件放置在实验操作桌下边存储柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、设备技术指标
（1）工作电源：单相三线 AC 220V±10% 50Hz。
（2）温度：－10～40℃；环境湿度：≤90%（25℃）
（3）外形尺寸：长×宽×高=1600×700×1500mm（可根据实际要求定做）
（3）整机功耗：≤500V.A
（5）安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。
三、实训台基本配置及功能介绍
实训装置由实训台、电源控制屏、实训模块、实训工具等组成。
（一）电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，钢质面板，为实训提供交直流电源、信号源和测量仪表等，具体功能如下：
1.交流电源
(1) 高压交流电源：四路AC220V电源接口，可为外配仪器设备提供工作电源。
(2) 低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调，输出端具有短路保护功能，同时还提供带中心抽头双17V交流电源。
2.直流电源
(1)可调直流电源：1路0.0V～30V/2A连续可调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。
(2)固定直流电源：±12V/4A、±5V/3A固定输出。
3.测量仪表
1）数字直流电流表:测量范围：0～2000mA，三位半数显。
2）数字直流电压表:测量范围：0～30V，三位半数显。
4.信号发生器模块：
（1）工作电压:3.3~30V;
（2）频率范围:1Hz~150KHz;
（3）频率精度:在每个范围上的精度是2%左右;
（4）信号负载能力:输出电流可在5~30ma左右;
（5）输出幅度:PWM幅值与供电电压相等;
（6）环境温度:L-20~+70"C.
（7）用作方波信号发生器，产生方波信号供实验开发使用;
（8）用来产生控制电机驱动器的方波信号;
（9）产生可调脉冲，可供MCU使用;
（10）产生可调脉冲，控制相关电路(PWM调光调速等应用)。
5.嵌入式微型数字示波器模块：
（1）模拟频带宽度：0–2MHz
（2）实时取样率：5Msps
（3）垂直灵敏度：2mV/Div–20V/Div共12档(按1-2-5方式递进)
（4）水平时基范围：1μs/Div–50s/Div共21档(按1-2-5方式递进)
（5）最gao输入电压：50Vpk（100Vpp）
（6）记录长度：512/1024点可选
（7）输入阻抗：1MΩ
（8）ADC精度：8Bit
（9）耦合方式：DC/AC
（10）触发方式：自动（AUTO）、常规（NORM）和单次（SING）
（11）触发边沿：上升、下降
（12）触发源：内部、外部
（13）外触发电压范围：0-15V
（14）可随时冻结波形显示(HOLD功能)
（15）特有滚动式慢信号显示，能全部连续显示信号，而不像SCAN方式会造成信号显示不连续
（16）有时间游标，可自动计算时间差值并显示
（17）有电压游标，可自动计算电压差值并显示
（18）频率计功能：直接显示信号频率
（19）电压表功能：直接显示波形信号的最da值、最小值、峰峰值、平均值和真有效值（20）自带3.3V方波测试信号，频率可设置为1Hz/10Hz/100Hz/1KHz/10KHz/100KHz/1MHz/440Hz。
（21）可保存/调出采集波形
（22）波形数据PC上传
（23）电池/USB供电
（24）内置智能充电器
（25）配套触控笔，USB充电线，探头线
（26）尺寸≤70*80*18mm
（二）实训桌
1、实训桌采用四个工业铝型材立柱为支撑，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；
3、提供实训储物柜1套，柜体设有双门柜用于放置透明实训模块。设有三个抽屉用于放置实训导线和指导书等。
（三）配套工具
数字式万用表VC890D、小十字螺丝刀、小一字螺丝刀、小镊子等常用工具。
四、设备配置清单

NO	配置名称	型号	单位	数量	备注
1	学生电源仪表台		台	1
2	学生桌		个	1	含电工电子基础透明创新实验模块（详见附件清单）
3	学生凳子		张	2
4	元器件识别检测套件		套	共1	电子实训创新教学与管理模块-元器件检测模块（全室配1套）
5	正版辅助教学软件资源		套	1	1.仿真教学软件（1）电机与变压器仿真教学软件（正版3D软件，有软件著作权，便于升级）（2）电力拖动仿真教学软件（正版3D软件，有软件著作权，便于升级）（3）低压电工作业培训（包含用电安全与触电急救）仿真教学软件（正版3D软件，有软件著作权，便于升级）（4）电子技能虚拟实训软件（正版3D软件，有软件著作权，便于升级）
工具1套
（1）	螺丝刀	小一字	把	1
（2）	螺丝刀	大一字	把	1
（3）	镊子	通用	把	1
（4）	数字万用表	VC890D	只	1

五、新能源汽车电工电子基础创新实验模块配置
汽车电工电子基础实训模块由透明封闭元件盒及PCB板构成。元件盒体由透明有机工程塑料注塑而成，具有示教功能，使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、元件更换容易。元件盒面板尺寸58mm*58mm，尺寸58mm*124mm，124mm*146mm三种规格。
1.透明电阻模块3块
安装多种电阻，元件引脚2mm端子引出。
2.透明电位计模块1块
安装多种精密可调电位器，元件引脚2mm端子引出。
3. 透明可变电阻器模块1块
安装多种可变电阻器，元件引脚2mm端子引出。
4.二极管模块1块
安装有发光二极管及单向二极管等器件，元件引脚2mm端子引出。
5.三极管模块1块
安装有多种NPN/PNP三极管及三端稳压器等器件，元件引脚2mm端子引出。
6.保险模块2块
安装有多种多种类型保险，如汽车保险，普通保险管，可恢复保险等器件，元件引脚2mm端子引出。
7.DPDT开关模块1块
安装有多个DPDT类开关器件，元件引脚2mm端子引出。
8.SPST开关模块2块
安装有多个SPST类开关器件，元件引脚2mm端子引出。
9.单/双灯丝灯泡模块1块
安装有单钨丝灯泡及双钨丝灯泡等器件，元件引脚2mm端子引出
10.IS05针继电器模块1块
安装多个5针继电器，元件引脚2mm端子引出。
11.集成功率放大电路模块；
采用安装喇叭，音乐芯片等器件，元件引脚2mm端子引出。
12.闪光灯模块1块
安装汽车闪光继电器等器件，元件引脚2mm端子引出。
13.光学传感器模块1块
通过遮挡光学传感器模块输出脉冲信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
14.霍尔效应传感器模块1块
通过调节电机速度，输出脉冲信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
15.18650电池模块1块
安装多个18650锂电池，可连接组成电池组，也可配合其他模块完成项目，引脚2mm端子引出。
16.三相交流发电机模块1块
通过转动三相发电机电机，输出电压信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
17.升压模块1块
接入低电压信号转化成高电压信号，信号引脚2mm端子引出，可直观观察输出信号变化。
18.降压模块1块
接入高电压信号转化成低电压信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
19.整流滤波模块1块
安装有三相整流电路及单相整流电路，配合三相交流发电机模块模块可对其电压进行整流滤波输出，元件引脚2mm端子引出。
20.车门窗升降电路模块1块
安装车窗玻璃升降开关，配合喇叭电机模块可模拟车窗玻璃的升降实验项目，引脚2mm端子引出。
21.空调电子扇控制模块1块
提供MOSFET，PWM信号驱动与功放电路，汽车空调电子扇，引脚2mm端子引出。
22.轨压力传感器的电桥电路1块
提供共轨压力传感器的电桥电路，设有测试接口。
23.发动机进气温度的测定1块
提供发动机进气温度传感器，设有测试接口。
24.怠速电机驱动电路模块；
25.汽车雨刷自动控制器模块；
26.电路元件的伏安特性测试模块；
27.集成座（14P）等。
28.SIN波函数信号发生板
六、可完成实验项目:
（一）汽车电工电子基础实验
1.汽车电工电子实训认识实验（直流电的测量，交流电的测量）
2.电阻的认知及串并联电路
3.可变电阻/电位计的认知与测量
4.电路元件的伏安特性测绘
5.二极管，三极管认知与测量
6.熔断器（保险装置）的认知与测量
7.开关装置的认知与测量
8.汽车单/双灯丝灯泡的认知
9.汽车继电器模块的认知与测量
10.喇叭模块认知与测量
11.测速传感器的认知与应用
12.18650电池模块
13.三相交流发电机及整流滤波电路
14.直流升压/降压电路
15.车门窗升降电路
16.集成功率音响放大器
17.555定时器的应用--多谐振荡器
18.基本门电路的测量
19.汽车雨刷器控制电路
20.怠速步进电机控制模块
21.汽车点火电路，点火线圈模拟电路
22.燃油喷射系统控制模块
23.轨压力传感器的电桥电路
24.SIN函数信号发生器
25.发动机进气温度的测定
