作者：管理员发布时间：2023-11-15 10:09:30

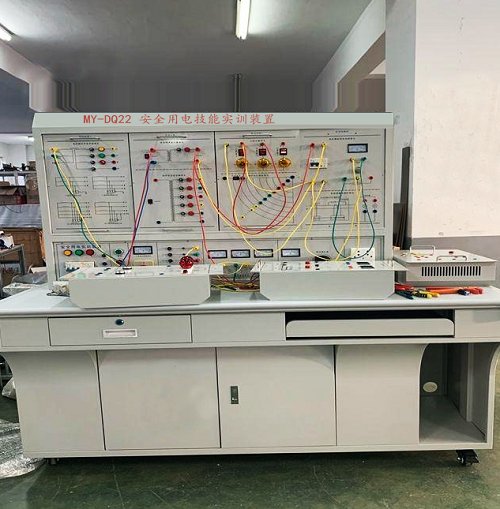

一、MY-DQ22 安全用电实训设备-概述：
该设备适用于《电气安全工程》、《安全用电》、《电工作业》、《电工技术》、《电力工程概论》等课程教学实训。学员可通过实训教学，熟悉各种电气事故的原因和预防电气事故的实用操作措施，从而使学员了解电气事故、重视电气事故、提高现场预防事故和解决气事故的能力。同时使学生学习电网的多种连接方式、多种常用的线路保护方式，比如直接接触电击防护、间接接触电击保护、以及安全设备选择。
安全用电实训台，采用台式模块化（挂板）结构，可扩展性强。教学模型均安装在挂板上，使实训元件更加直观，方便学员学习掌握。
二、实训装置特点：
1、多重、可靠、全面的安全保护
电源总开关采用可靠性漏电保护断路器，一旦漏电能在0.1秒内切断电源；二是实验台采用三相五线制电源，实验台金属外壳安装专用接线端子，保证设备可靠接地；三是采用无触及性实验插座，完全避免了无意识触电。
2、完善的硬件配置：
实训台所需各种电源、仪表、负载、电子元件、电路模块等有机结地合在一起，配套齐全。电气控制线路或电子线路元件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展其它功能或开发新实验。
3、设备扩展方便：模块式结构，挂箱更换方便，便于组织各种实训项目、方便升级。
4、设备的可靠性：元件连接在端子，学生从端子上插线或接线，训练学生理论联系实际的基本技能。
5、可进行电工实训项目教学法的各种项目。
三、技术性能：
1、工作电源：三相五线，AC380V±10％，50HZ
2、功率：Pmax小于300W
3、环境温度：－30℃-40℃；相对湿度：≤90％
4、重量： 80kg
5、外形尺寸：1700mm×750mm×1500mm
四、实验项目：
1、兆欧表的使用
2、接地电阻测试仪的使用
3、电流感知实验
4、模拟人体阻抗实验
5、模拟人体跨步电压触电实验
6、IT系统绝缘监视模拟实验
7、特低安全电压的认识实验
8、安全隔离变压器的认识及安全原理实验
9、电网IT系统模拟实验
10、电网TT系统模拟实验
11、TN系统模拟实验
12、TN系统电网设备接地部分设备接零危害模拟
13、TN系统零线断线与设备漏电模拟
14、TN系统零线断线与不平衡负荷模拟
15、等电位连接模拟实验
16、漏电保护器原理模拟实验
17、安全标志牌的认识实验
五、配置清单
1、硬件单台配置清单

序号	名称	规格型号	数量
1	安全用电实训装置	金属台+木质台面+电源控制+实训面板	1台/台
2	安全用电挂箱1	安全变压器单元、特地安全电压单元	1只/台
3	安全用电挂箱2	电流型漏电保护实验、电流感知	1只/台
4	安全用电挂箱3	设备漏电模拟	1只/台
5	安全用电挂箱4	三相负载、跨步电压	1只/台
6	安全用电挂箱5	电网三种接线方式模拟	1只/台
7	安全用电挂箱6	人体触电模拟	1只/台
8	安全用电挂箱7	跨步电压模拟、人体不同电流途径的伤害	1只/台
9	指针式万用表	MF47	1只/台
10	测电笔		1支/台
11	兆欧表	ZC25-4， 0～1000兆欧	1只/台
12	实验指导书		2本/台
