一、概述

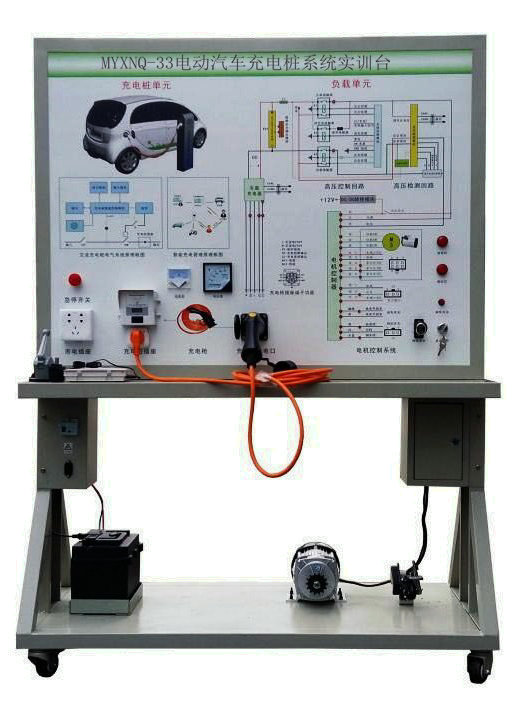

MYXNQ-33汽车充电桩系统示教板完整展示了新能源汽车充电装置系统,全面展示了充电桩的组成、结构、原理、操作及排故障。（配套国标充电枪与车载充电座,且安装真实的驱动电动机运行负载。）
二、功能特点：
1、详细的原理框图展示，真实可操作运行的充电系统与电机驱动系统。
2、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电动汽车充电与电机驱动系统结构原理图和实物，认识和分析电动汽车充电与电机驱动系统的工作原理。
3、真实的交流充电桩充电端口，便于学习充电端口管脚定义及作用。
4、面板上安装有点火开关、充电桩分解组件，电机驱动系统组件，电动机控制器，工况指示灯，电源开关，油门踏板，制动踏板，动力电机与电池等模块与操纵开关。
5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
6、配套充电桩智能充电卡片、充值软件。
7、安装充电桩的电压表与电流表，同步显示数据。
三、产品组成：
电动车交流单枪充电桩、智能充电卡片、充值软件、电压显示、电流显示、交流充电桩充电插座/充电枪、蓄电池组、负载单元等组成，可移动的台架。
四、技术规格：
1、供电电源：AC220V ±10% 50Hz
2、供电电流：最大32A
3、工作温度：-40℃～+50℃
4、外形尺寸：1240×600×1700mm(长×宽×高)
3、设备颜色：标准7032等
4、钢管：40*40*3mm
5、设备机柜：1.5mm冷板冲压成形，背面设置维修门；
6、移动脚轮：100*60mm
五、实训项目：
1、交流充电桩内部电路原理实训
2、交流充电桩的部件组成及作用实训
3、交流充电桩的操作方法实训
4、操作充电桩对蓄电池充电、蓄电池通过负载放电的全过程实训
5、故障设置、排除思路和方法实训
6、智能充电卡片、充值软件应用实训
六．基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm	套	1
2	充电桩组件	国标220V16A,3.5KW	套	1
3	充电插座与充电枪	国标	套	1
4	智能充电卡片、充值软件	茂育配套	套	1
5	电动车电机	48V1KW	套	1
6	电动车电机控制器	48V1KW	套	1
7	油门踏板，制动踏板，动力电池组	茂育配套	套	1
8	模拟指示灯	茂育配套	套	1
9	操作开关	茂育配套	套	1
10	直流接触器	茂育配套	套	1
11	移动台架	1240×600×1700mm (带自锁脚轮装置)	台	1
12	故障模拟与排除装置	茂育配套	套	1
13	保险丝盒	茂育配套	套	1
14	保修卡/合格证	茂育配套	套	1
15	教师手册	配套	套	1
