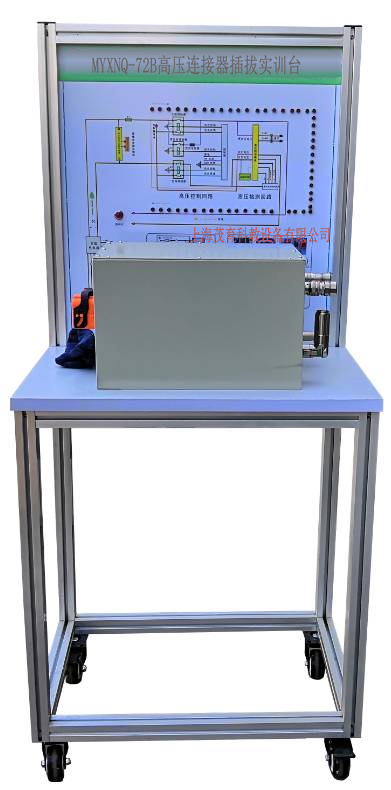

一、MYXNQ-72B新能源汽车高压连接器插拔实训台简介
选用国内名牌厂家新能源汽车高压连接器，为比亚迪，北汽新能源，吉利新能源汽车等配套；安装在专用动力电池包箱体上，通过学员动手插拔，使学员掌握实际掌握高压连接器插拔操作，以及不按程序操作可能造成后果，为新能源电动车安全操作基础要领。
二、功能特点：
1、采用新能源汽车高压连接器，安装在专用动力电池包箱体上，学员在无电情况下进行高压连接器的反复插拔。
2、高压连接器插头和插座均配接与动力电池包相同电缆线，电气连接方式与实车相同，并标注名称。
3、高压插接头具有互锁端子，可练习不同高压插接件插拔。
4、配套提供维修开关插拔方法，放电正负极接插件插拔方法，充电正负极接插件插拔方法等辅助资源。
5、模拟新能源汽车动力电池连接插头、维修开关、高压配电箱、电机控制器、空调压缩机、空调 PTC 等模块的互锁连接，完成新能源汽车上电、放电的互锁控制逻辑。
6、模拟汽车碰撞工况，敲击模拟动力电池箱，高压断电。
7、模拟系统开机，系统启动预充继电器，高压插接器插接检测不到位，高压互锁回路断路并报警，系统不对负载放电。高压插接器插接检测到位，闭合总正、总负继电器，系统对负载放电。
8、高压系统上电完成，系统对负载放电。
9、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有不褪色的彩色原理示意图；
10、底部安装4个带自锁装置万向脚轮。
三、实验项目:
1.电动车高压保护原理实验
2.高压互锁电路仿真原理
3.高压上电原理仿真原理
4.汽车碰撞工况，高压防护仿真实验
5.新能源汽车高压安全系统认知；
6.新能源汽车高压连接器插拔技能操作；
7.新能源汽车高压维修作业训练；
四、技术规格
1、外形尺寸:800×700×1700 mm（长*宽*高）
2、交流电源：220V
3、产品工艺标准
设备框架采用：40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面铺装32mm厚彩色高密度复合板。
五、基本配置：
专用动力电池包箱体，高压放电正极插头/插座，高压放电负极插头/插座，高压充电正极插头/插座，高压充电负极插头/插座，维修开关插头/插座等。
