供电及消防供电实训装置

技术文章

作者：管理员发布时间：2025-07-09 10:11:23

一、概述

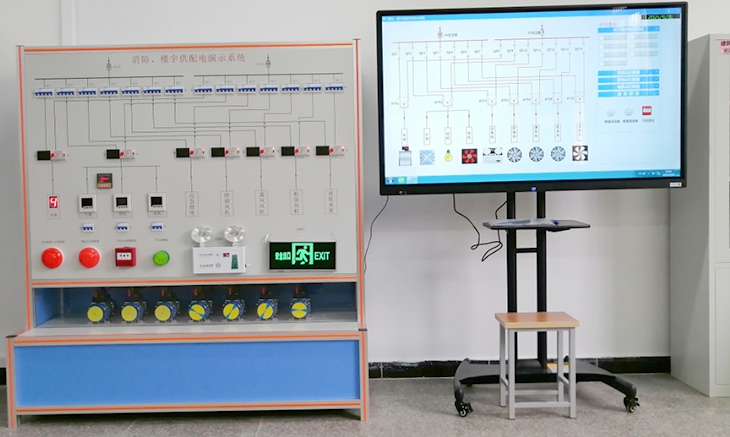

MYXLY-03B供电及消防供电实训装置-能配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的实训教学，可以让学生了解楼宇中供配电基本结构，熟悉供配电监控系统，掌握供配电子系统在楼宇自动化系统中的应用。
该装置能满足“智能建筑”、“建筑电气”、“楼宇自动化”等科目的实训教学要求。适用于各类职业教育培训机构的教学。
二、系统特点
1、采用楼宇中典型供配电形式
2、采用数字控制模块实现对配电系统中各类数据的采集与开关控制
3、采用先进总线通信协议组网，具有典型的代表性
4、配备上位机监控系统，可实时监控供配电网络结构
5、配备语音同步讲解功能，方便教学
三、系统组成：
1、消防供电
（1）消防控制实现楼宇供电系统的断电，断电后应急照明灯、疏散指示灯亮，柜面显示应急照明模拟灯、疏散指示模拟灯亮，监控画面同步显示应急照明灯、疏散指示灯亮。
（2）火灾报警，柜面声光报警动作，监控画面同步显示报警灯。
（3）发生火灾时，消防水泵启动，柜面水泵运行指示灯亮，监控画面同步显示消防水泵的运行动画。
（4）发生火灾时，排烟风机、通风风机启动，柜面风机模型动作，监控画面同步显示风机运行动画。
（5）火灾报警时，电梯消防控制模式启动，电梯降至1层，柜面电梯1层指示灯亮，人机画面同步显示电梯当前位置1层。
（6）柜面消防控制中心，手动操作，停止整个楼宇配电，切换为消防专用用电，监控画面模拟当前供电监控状态。
2、楼宇供配电
（1）柜面2路供电电源，一路电源故障停电，另一路备用电源自动切换，监控画面监控当前状态。
（2）柜面电源配电线路开关及对应电流仪表指示灯，监控画面监控当前开关状态
（3）柜面用电负载电机启动，当前电流值、电压值显示，电能计量表显示，无功补偿显示，监控画面模拟当前状态。
（4）监控画面监控当前用电负载工作状态（空调、照明、电机）
3、控制屏
由楼宇供配电线路组成，并设置控制电器：微型断路器等，现场设置仪表测量单元，进行电压和电流显示，采用智能电量采集模块完成多种电量的采集：电压、电流功率、电能等，并通过总线完成上位机的各路电量显示。
4、上位机监控系统
配备监控系统软件，实现对供配电系统的远程监控，实现断路器的消防联动控制，各线路电量参数的监视。
5、电脑桌
整体采用工业铝型材框架，经过数控机械精加工成型铝型材外表面静电氧化处理，完全贴合设计，外形时尚美观，经久耐用。实训台底部配电脑主机托板，底部采用带刹车的万向轮，移动和固定两相宜。
四、技术参数：
1、输入电源：三相四线～380V±10% 50Hz
2、环境温度：-10℃～+45℃
3、装置容量：＜5kVA
4、外形尺寸：1680×640×1800mm
5、安全保护：具有漏电保护
五、实训项目：
1.常用配电设备认知与应用
2.智能建筑的供电运行线路组建与操作
3.电量传感器认知与应用
4.供配电系统中运行线路状态的现场监测、抄表和控制
5.备自投联动运行控制和调试
6.应急电源配电线路运行和联动控制
7.配电线路功率因数补偿运行控制
8.消防自动报警系统的联动控制
