配置方案

作者：管理员发布时间：2025-02-26 09:07:56

　　光伏发电技术实验室面向职业院校、高等院校及企业技能培训需求，建设以基础教学与实践操作为核心的新能源光伏实验室，助力学生及技术人员直观掌握太阳能发电系统的基本原理与应用技术。实验室配备模拟太阳灯、可调角度太阳能电池板、二维跟踪机构、光伏控制器、储能蓄电池、负载及工控监控系统等基础实训设备，覆盖光能采集、电能转换、储能管理、系统监控等关键环节，满足从基础认知到系统搭建的多层次教学需求。

光伏发电技术实验室以“直观演示+动手操作”为特色，通过模拟不同光照条件、调整电池板角度、观察能量转换效率等实验，帮助学生理解光伏发电的核心流程。学生可动手完成组件连接、控制器参数设置、蓄电池充放电测试等基础操作，掌握系统搭建与调试技能。工控电脑与仪表实时显示发电数据，辅助分析系统性能，强化理论知识与实际应用的结合。

光伏发电技术实验室兼容基础教学与拓展研究，既支持光伏发电原理验证、小型离网系统设计等常规实训，也可开展跟踪机构优化、储能系统配置等进阶课题。同时，实验室设备布局贴近实际应用场景，可为职业院校技能竞赛、企业员工技术培训提供标准化操作平台，培养具备光伏系统安装、调试与运维能力的实用型技术人才。

二、配置清单（可根据学校需求调整）

序号	设备名称	所开实验	数量

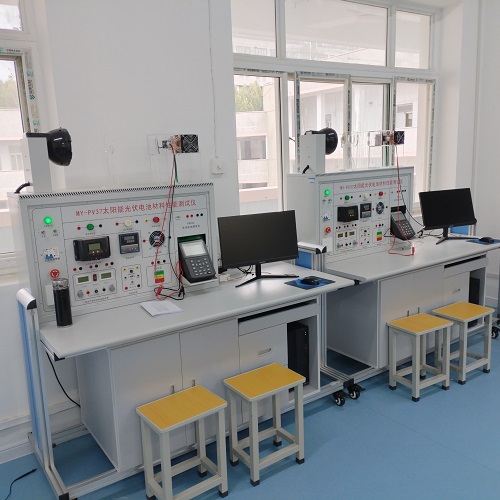

1	MY-PV37太阳能光伏电池材料性能测试仪	1.半导体的电流电压特性研究； 2.太阳能电池基本特征参数研究（开路电压、闭路电流、功率因子测定预分析）； 3.环境参数对太阳能电池的影响研究（温度特性）； 4.太阳能电池的光谱响应特征研究（八组单色滤色片）； 5.不同基材（硅电池、薄膜电池，染料敏化电池）太阳能电池特性对比研究； 6.太阳能应用演示实验。 7.能够测量学生自我制备的电池的光电转换性能。	4套

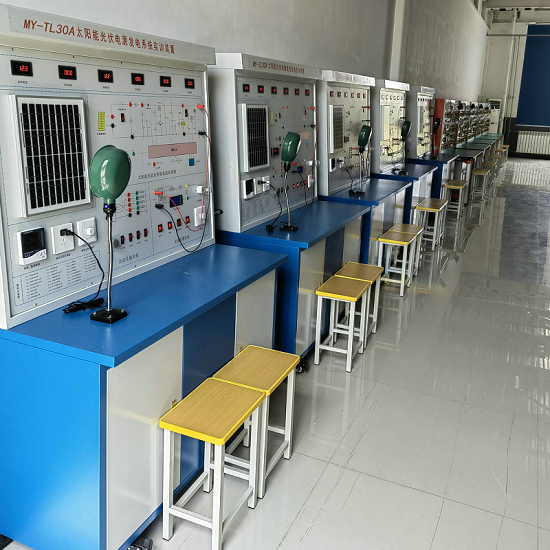

2	MY-TL30A 太阳能光伏电源发电系统实训装置	1、太阳能电池光能量变换过程演示和实验实验1、光伏摸块单元组成原理。实验2、太阳能光电池能量转换组合原理。实验3、在不同天气和日照强度下光波对光伏转换效率的影响实验。实验4、在不同季节太阳运轨变换下对光伏能量转换的影响实验。实验5、在不同季节环境温度变换下对光伏能量转换的影响实验。实验6、太阳能电池直接负载实验。 2、系统控制运行过程演示和实验实验1、太阳能控制器欠压保护实验。实验2、太阳能控制器充电过压保护实验。实验3、太阳能控制器充电温度补偿实验。实验4、控制器三种输出模式实验，手动开关切换（手动开＋手动关、光控开＋光控关、光控开＋时控关）实验5、逆变器逆变原理实验（通过逆变器各测试点的测试）实验6、逆变器与市电互补实验（手动开关切换）实验7、逆变器输出过载保护实验实验8、逆变器输出欠、过压保护实验	4套

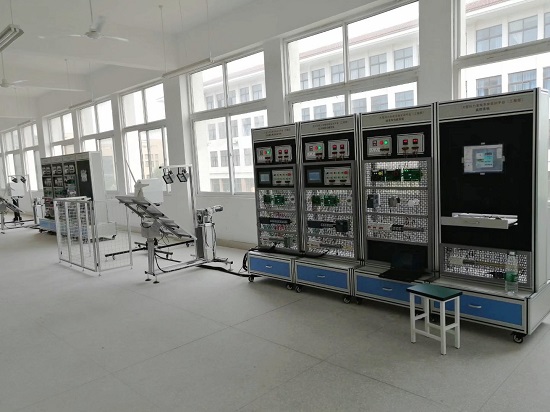

3	MY-PV25风光互补发电实训装置	1)离网型风光互补发电系统规划； 2)根据功率要求，光伏电池组件的选择、安装和连接； 3)根据功率要求，风力发电机的选择、安装和连接； 4)基于MCU的光伏电池组件最大功率跟踪程序设计； 5)基于MCU的风力发电机最大功率跟踪的程序设计； 6)蓄电池容量匹配计算与选型；； 7)蓄电池充放电参数设置、保护参数设置； 8)逆变器参数设置； 9)监控系统组态及操作； 10)光伏供电系统的调试； 11)风力供电系统的调试； 12)风光互补发电系统的调试； 13)电能质量的监测、调试和分析。	2套

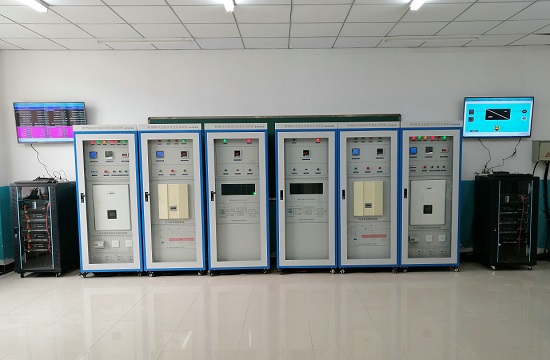

4	MY-PV55 室内外风光互补发电实训系统	①整套系统的各个模块预留了CAN\RS485\RS232\USB\TCPIP通讯接口，可以通过该通讯接口对系统中各个模块进行监控，便于未来项目开发使用。 ②系统实验平台集成了室内温/湿度仪，风速测量、光照度测量系统，让使用者操作起来更直观； ③系统DC-AC并网同步电源，采用高频脉冲调制技术，具有小体积、高效率及高功率因数输出；	1套

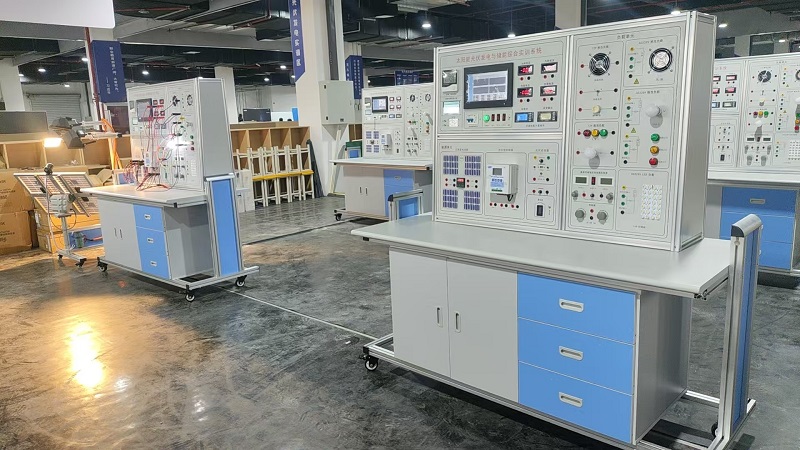

5	MY-PV39太阳能光伏发电综合实训系统	含六个实验系列，共50个实验项目实验一：太阳能电池板特性实验系列：实验二：太阳能自动跟踪实验系列：实验三：太阳能蓄电池控制器实验系列：实验四：太阳能应用实验系列：实验五：太阳能负载实验系列：实验六：太阳能光伏逆变器实验系列：	6套
