作者：管理员发布时间：2019-10-23 15:51:16

　　培训—企业腾飞的翅膀：有效的企业培训,其实是提升企业综合竞争力的过程；事实上,培训的效果并不取决于受训者个人,而恰恰相反,企业组织本身作为一个有机体的状态,起着非常关键的作用。良好的培训对企业好处有几点：
　　1、培训能增强员工对企业的归属感和主人翁责任感。就企业而言，对员工培训得越充分，对员工越具有吸引力，越能发挥人力资源的高增值性，从而为企业创造更多的效益。培训不仅提高了职工的技能，而且提高了职工对自身价值的认识，对工作目标有了更好的理解。
　　2、培训能促进企业与员工、管理层与员工层的双向沟通，增强企业向心力和凝聚力，塑造优秀的企业文化。不少企业采取自己培训和委托培训的办法。这样做容易将培训融入企业文化，因为企业文化是企业的灵魂，它是一种以价值观为核心对全体职工进行企业意识教育的微观文化体系。企业管理人员和员工认同企业文化，不仅会自觉学习掌握科技知识和技能，而且会增强主人翁意识、质量意识、创新意识。从而培养大家的敬业精神、革新精神和社会责任感，形成上上下下自学科技知识，自觉发明创造的良好氛围，企业的科技人才将茁壮成长，企业科技开发能力会明显增强。
一、电工实习目的：1、目的和意义
主要学会了一下一些知识：
(1)懂得一些安全用电的知识，可以再生活上叫我们如何安全用电;
(2)学会使用一些常用的电工工具，并且了解其注意事项;
(3)掌握照明电路的安装方法和接线规范;
(4)掌握一般室内电气线路的安装方法;
(5)掌握三相异步电动机正反转控制电路的接线方法和工作原理;
(6)学会用PLC实现三相异步电动机星/三角形换接启动控制的编程方法及掌握PLC的基本应用;
(7)掌握直流稳压电源、万用表、函数信号发生器、示波器等电子仪器的功能机基本操作方法;
(8)认识各种电子元器件、掌握元器件参数的识读方法、掌握使用万用表测常用电子元器件的参数的方法、了解常用元器件的功能;
(9)了解常用电工电子根据的用途、规格及掌握它们的使用方法和注意事项;
(10)掌握焊接工具及常用装配工具的使用、掌握手工电子焊接技术;
二、实习内容：实习项目一：安全用电
　　我们都知道，如果违章用电常常可能造成人身伤亡，火灾，损坏仪器设备等严重事故。实验室使用电器较多，所以，大家要特别注意实习时和平时生活上的安全用电。下面是上课时学习的一些重要的安全用电知识：
　　1、触电种类： (1)点击; (2)电伤。
　　2、触电原因： (1)两相触电; (2)单相触电; (3)间接触电; (4)“跨步电压触电”,因电势差在人体中形成电流而触电。
　　3、影响触电造成人体伤害程度的因素： (1)电流的大小; (2)电流作用时间的长短; (3)电流种类; (4)电流途径;(5)人体电阻。
　　4、防止触电的措施： (1)不用潮湿的手接触电器; (2)电源裸露部分应有绝缘装置;(3)所有电器的金属外壳都应保护接地; (4)实验时，应先连接好电路后才接通电源。实验结束时，先切断电源再拆线路; (5)修理或安装电器时，应先切断电源; (6)不能用试电笔去试高压电。使用高压电源应有专门的防护措施; (7)如有人触电，应迅速切断电源，然后进行抢救。 (8)测量绝缘电阻可用兆欧表; (9)在需要带电操作的低电压电路实验时用单手比双手操作安全; (10)电动工具上标有“回”表示双重绝缘; (11)实验室内的明、暗插座距地面的高度一般不低于0.3米。
　　5、防止引起火灾的措施: (1)使用的保险丝要与实验室允许的用电量相符;
　　(2)电线的安全通电量应大于用电功率; (3)室内若有易燃易爆气体，应避免产生电火花。继电器工作和开关电闸时，易产生电火花，要特别小心。电器接触点(如电插头)接触不良时，应及时修理或更换; (4)如遇电线起火，立即切断电源，用沙或二氧化碳、四氯化碳灭火器灭火，禁止用水或泡沫灭火器等导电液体灭火。
　　6、防止短路： (1)线路中各接点应牢固，电路元件两端接头不要互相结触，以防短路;
　　(2)电线、电器不要被水淋湿或浸在导电液体中; (3)实验时，电源变压器付边输出被短路，会出现电源变压器有异味;电源变压器冒烟;电源变压器发热现象，直至烧毁。
　　实习项目二：常用工具的使用(一)
　　这一个项目主要学习常用的电工电子工具的用途、规格及使用时的注意事项。熟悉和掌握常用电工电子用具的结构、性能、使用方法和操作规范，将有利于我们提高工作效率和产品质量乃至保障人身安全。下面是一些常用的工具：
　　1、螺丝刀：是用来拆卸和装配螺钉必不可少的工具。
　　2、钳子
　　(1)尖嘴钳：适用于狭小的工作空间或带电操作低压电气设备，也可用来剪断细小的金属丝。
　　(2)钢丝钳：用于夹断夹持金属薄板以及切断导线。
　　(3)剥线钳：适宜于塑料、橡胶绝缘电线、电缆芯线的剥皮。
　　3、电工刀：适用于割削导线的绝缘皮以及割削木桩和割断绳索。
　　4、低压验电器：又称验电笔，是检验导线、电器和电气设备是否带电的常用工具。
　　5、辅助工具：
　　(1)镊子 (2)剪刀 (3)锉刀。
　　实习项目三：照明电路的组装
　　所有的电路的组装只要安装电路图来接就可以完美的运行了，所以，照明电路的组装一定要先看懂电路图，预防接短路了。下面是3中照明电路的安装实习内容：
　　(一)一灯一开关控制的的白炽灯照明电路
　　1、白炽灯测量;
　　2、用电笔找出电源的火线、零线;
　　3、白炽灯照明电路接线;
　　4、使用紧凑型节能灯;
　　5、使用调光开关面板。
　　(二)日光灯照明电路的组装:
　　1、元件检查
　　2、电感镇流器型日光灯电路组装
　　3、电子镇流器型日光灯电路组装
　　(三)双控照明电路的组装:
　　1、用万用表的蜂鸣档或电阻档测量双联开关和白炽灯。
　　2、按照电路图接线，需要注意的是，开关应该接在火线上。
　　实习项目四：一般室内电气线路的安装
　　1、生活上常用的低压配电控制器件有以下几种：
　　(1)电度表; (2)小型断路器;
　　(3)漏电断路器; (4)低压配电箱。
　　2、实习步骤：
　　(1)用电笔找出电源的火线和零线;
　　(2)电度表的安装:进线1接相线，3接零线;出线2是相线，4是零线;
　　(3)漏掉断路器的安装;
　　(4)小型断路器的安装:接在相线;
　　(5)漏掉断路器在第一次通电时，应通过漏电断路器上的“试验按钮”，模拟检查发生漏电时能否正常动作;
　　(6)将白炽灯的控制开关合上，白炽灯发光;
　　(7)将电炉的控制开关合上，电炉丝发热。观察电度表的运转情况。
　　3、线路安装和使用体会：
　　(1)安装前要对器件进行检查;
　　(2)出现异常状况要立即断电;
　　(3)在接通电源之前，一定要检查开关是否接在火线上，经过老师检查后再通电;
　　(4)接线时一条分路一条分路来接会逻辑更加清晰，不容易出错。
　　实习项目五：三相异步电动机的正反转控制
　　(一)安装步骤：
　　1、按三角形方式接好电动机;
　　2、在三相异步电动机控制实习板上，依电路图连接好控制电路;
　　3、接入供电电源和电动机;
　　4、经检查无误，开启380V电源开关;
　　5、按正向启动按钮SB1，并观察记录电机运转情况;
　　6、按反向启动按钮SB2，并观察记录电机运转情况;
　　7、按停止按钮SB3，并观察记录电机运转情况;
　　8、在按SB2，并观察记录电机运转情况;
　　9、使用完毕，切断电源;
　　10、拆除导线，整理试验台。
　　(二)发生的故障及解决方法：
　　故障：电动机不能反转;
　　解决方法：在两个接触器中选取任意一个，将3条火线中任意2条的位置互换。
三、实习总结：首先，总的来说，企业通过这一周的实习，可以学到了很多的技巧和知识，我个人觉得这些知识在我们以后的生活和工作上都会有很大的帮助，所以，我这一周也一直都很认真的完成了实习的任务。完成这些任务之后，使我对实际生活和生产车间的电有了一点的认识，让我从中得到了锻炼，对以前的知识加以巩固，还提高了自己的动手能力，培养了团体间的携手和作能力，在遇到困难方面，也懂得了如何去解决。要想在现代企业竞争中处于不败地位，必须依赖于有效的人力资源培训工作，而人力资源培训又对提高企业的管理水平和绩效产生着巨大的作用。

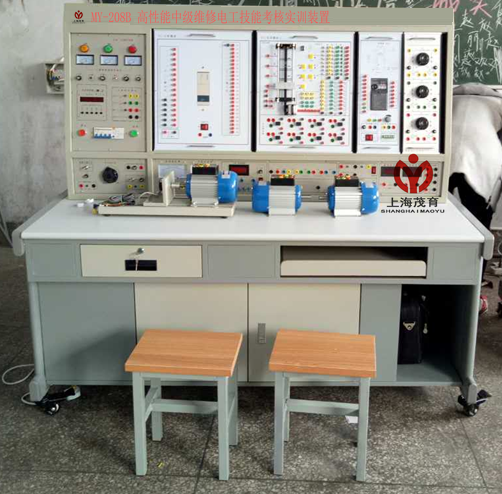

四、维修电工实训考核实验装置介绍：

二、装置特点：1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；
2.操作台只需三相四线的交流电源，即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统, 并可满足维修电工的安装、调试、故障分析及排除的技术要求；
4.装置设有电压型和电流性漏电保护器，能确保操作者的人生安全；
5.所有元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件；
6.通过走线槽进行走线，进行工艺布线训练。
7.具有定时兼报警记录仪，为学生实训技能的考核提供一个统一标准。
8、3D仿真软件包含电工电子/电机及变压器原理/电力拖动继电接触控制等模块。分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实训内容，学校可以根据学生学习进度选择相应的训练模块进行训练
三、技术性能：1.输入电压：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1.5KVA
4.重    量：100Kg
5.外形尺寸：1570×730×1500mm
6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。
四、装置的基本配置及功能(一) DW01电源、仪器控制屏
    控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下：
1、主控功能板
(1) 三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；
(2) 设有450V指针式交流电压表三只，指示电源输入的三相电压；
2、交、直流电源
(1) 励磁电源：直流220V/0.5A，具有短路保护。
(2) 电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护。
(3) 直流稳压电源：±12V/0.5A两路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。
(4) 交流电源：①、设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；②、设有单相调压器一组，可得到交流0～250V可调电压；③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。
3、交、直流仪表
(1) 交流电压表：0～500V带镜面交流电压表一只，精度1.0级。
(2) 交流电压表：0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能。
(3) 功率、功率因数表：由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、5A，测量功率因数时还能自动判断负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），可储存15组数据，供随时查阅。
(4) 直流电压表：直流数字电压表1只，测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。
(5) 直流电流表：直流数字电流表1只，测量范围为0～5A，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功能。
4、整流二极管：IN5408四只
5、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可放置挂件和实训物品。
五、实训项目
（一）工厂电气、继电接触控制电路实训 1. 三相异步电动机直接启动控制电路
2. 三相异步电动机点动控制电路
3. 三相异步电动机自锁控制电路
4. 三相异步电动机按钮联锁正反转控制电路
5. 三相异步电动机接触器联锁正反转控制电路
6. 三相异步电动机双重联锁正反转控制电路
7. 三相异步电动机工作台自动往返控制电路
8. 两台三相异步电动机顺序启动、顺序停转控制电路
9. 三相异步电动机的两地控制电路
10. 接触器控制的Y-△控制
11. 时间继电器控制的Y-△控制
12. 三相异步电动机单向启动反接制动控制电路
13. 三相异步电动机无变压器半波整流单向启动能耗制动控制电路
14. 三相异步电动机有变压器全波整流单向启动能耗制动控制电路
15. 三相异步电动机正反转启动能耗制动控制电路
16. 单相鼠笼电动机电容启动控制电路
17. 双速交流异步电动机手动变速控制电路
18. 双速交流异步电动机自动变速控制电路
19. 断电延时直流能耗制动的Y-△启动控制电路
20. 三相异步电动机正反转能耗制动控制线路
21. 三相异步电动机正反转启动反接制动控制线路
22. C620型车床电气控制线路
23. 电动葫芦电气控制
24. Y3150滚齿机控制电路
（二）PLC可编程控制器基础电路实训 1. PLC控制十字路口交通灯的模拟
2. PLC控制自动供水模拟控制的模拟
3. PLC控制装配流水线控制的模拟
4. PLC控制机音乐喷泉模拟控制
5. PLC控制抢答器模拟控制
6. PLC控制天塔之光
7. PLC控制电镀系统的自动控制
8. PLC控制洗衣机的自动控制
（三）交流电机调速系统实训
变频调速系统实训：1. 变频器功能参数设置与操作
2. 变频器报警与保护功能
3. 多段速度选择变频调速
4. 外部端子点动控制
5. 控制电机正反转运动控制
6. 控制电机运行时间操作
7. 瞬间停电变频器参数设定
8. 外部电压变频调速
9. 外部电流变频调速
10. 三相异步电动机的变频开环调速
变极调速系统实训1. 三相双速电机的手动与自动变极调速系统调速与运行
（四）直流电机调速系统实训1. 晶闸管--直流电机开环系统实训（采用分立元件，PCB正反面都具有电路原理图，留有主要波形测试点。设有安全隔离变压器及飞车保护措施）
2. 晶闸管直流调速系统（单相桥式半控结构，系统采用电压负反馈和电流正反馈控制，并具有电流截止负反馈环节，）（采用分立元件，PCB正反面都具有电路原理图，留有主要波形测试点。设有安全隔离变压器及飞车保护措施）。
（五）PLC与变频器综合应用实训41. PLC控制的三相异步电动机正反转控制
42. PLC控制的三相异步电动机Y-△启动控制
43. PLC控制的三相异步电动机降压启动控制
44. PLC控制的三相异步电动机能耗制动控制
45. PLC控制变频器调速
