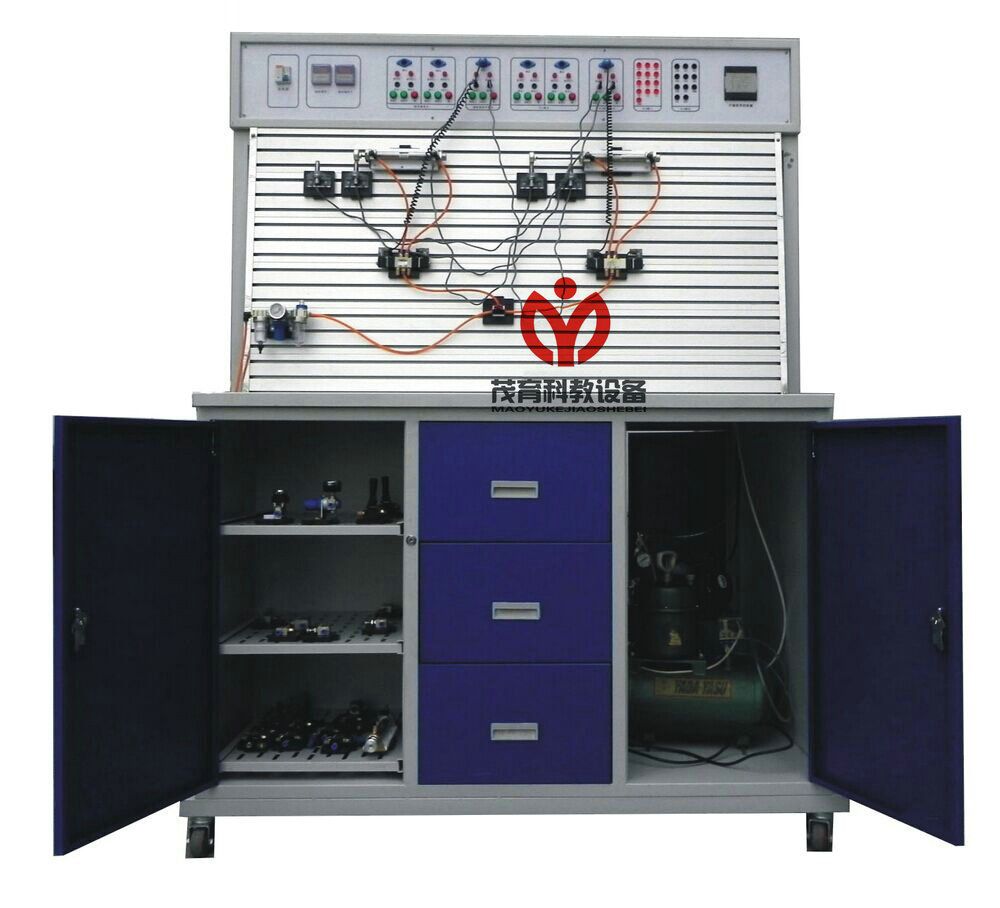

气动PLC控制实验台

---

　　 气动PLC控制实验台概述:
本实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器 （PLC）学习及其基本应用实验等，是机电结合的典型实验设备。
二、气动PLC控制实验台-主要特点:
1、实验气动元件均装有带弹性插脚的底板，实验时组装实验回路快捷、方便；实验回路清晰、明了。
2、实验电气控制采用低压直流24V电源；实验回路、控制电路安全可靠。
3、电气主控制单元采用PLC可编程序控制器控制，可与PLC微机通讯实现微机智能控制。同时，还可采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制器控制的优越性，加深对PLC可编程序控制器的了解及掌握。
4、该系统是典型的机、电、气一体化的综合实验设备，功能强、适用范围广。
三、基本结构组成：
本实验台主要由实验桌及实验支架、气动元器件、电气控制器件等组成。
气动元器件配备：空气压缩机，空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气 缸、旋转气缸；.
电气控制器件：直流24V（3A）电源单元，PLC可编程序控制器（松下FP1），PLC电气控制输入单元， PLC电气控制输出单元，继电器控制单元，行程开关（常闭、常开）。
四、主要技术参数
1、PLC可编程序控制器：PLC可编程序控制器：松下FP1型主机（继电器输出方式）。
2、直流电源：输入AC 220V 输出：DC 24V/3A
3、实验台外形尺寸：1500mm×700mm×1700mm
4、空气压缩机（基本配置小型机-双头）
规格：430*210*600（mm）
电源：AC220V
功率：360W
最高压力：1.3mp
排气量：0.039m3/min
温度：90度
润滑油：10#变压机油
噪音：<65Dbca
储气容积：10L
净重：21kg
四、实验项目类型
（一）、气动基本控制回路实验
（二）、单回路作用缸自动控制
（三）、多回路作用缸自动控制
（四）、PLC控 制技术的应用
（五）、继电器控制技术应用
（六）、其它综合、扩展性实验 等类型的气动回路
气动基本实验回路举例：
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路

---
