作者：管理员发布时间：2025-06-19 10:19:04

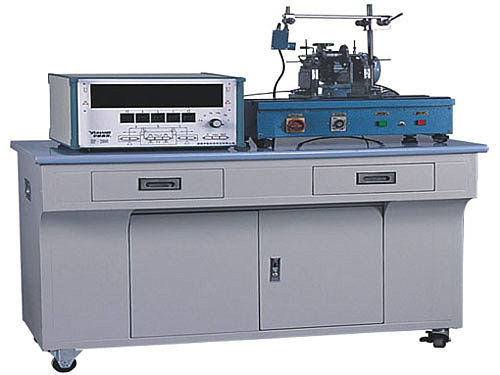

MY-563回转体动平衡实验装置-是采用传感器、微机等先进测试手段和方法装备的多媒体可视化综合实验台，具有技术先进、体积小、操作方便、效果直观等优点，用于测试回转件的动平衡，通过实验可使学生对机械振动中惯性力的变化规律产生感性认识，掌握平衡的方法，找出减轻机械振动、改善机械工作性能、提高工作质量的途径。增强学员的工程实践能力。
一、实验台功能与特点：
1.实验台采用尺寸约为700×400×40mm高精度的铸铁工作台版+箱体落地式结构，装有可调地脚螺栓和活动轮。
2.实验台能测出不平衡质量的大小和方位，还可演示整个检测处理过程。
3.测控系统，能将实验台各传感器数据实时采集和分析处理，并能在5吋真彩色液晶屏上显示各参数实时数据，同时可通过交互按钮，设置各项参数，及手动、自动采集关键点数据，并自动保存在内部数据列表内，可随时查看数据列表。
4.系统集成可直接连接打印机（无需通过电脑打印），将实验结果打印出来，保存分析实验结果。还可将实验数据通过实验台的USB接口保存至移动存储设备(U盘等)。
5.当系统与PC联机时，各项参数可通过PC端测试系统设置，同时数据实时传输到PC端，配套的测试系统可将数据做进一步分析处理。通过PC端测试系统，可实时检测各项数据，同时能远程调节实验参数。
二、实验台软体特点：
本软件采用的虚拟测试仪器界面，不但能得出实验结果，而且可通过动态实时检测曲线了解实验的过程，通过人机对话的方式，生动形象地完成检测过程。
三、教学实验项目及内容：
1.了解并掌握回转构件的动平衡原理；
2.熟悉用传感器及其测试仪器、测量动态参数的基本原理和方法；
3.了解处理数据的方法,进行振动曲线的频谱分析。
四、主要配置及参数
1.测试性能指标：固有频率ω=3-5Hz，精度2μ;相应角误差≤10度，灵敏度5gmm.
2.主要配置及技术参数：
光栅角位移传感器1个；
光电传感器1个；
回转体转子试件1个质量2.5kg，
调速范围：0-600r/min；
直流调速电机1台，功率≥90W；
实验台重量≥95kg；
外形尺寸约为750×450×1050mm。
五、测控系统参数：
CPU 1个，主频≥36MHz；
显示屏1块≥5吋真彩液晶屏，分辨率≥800X480；
USB接口2个；RS485级联网络接口2个；打印机接口1个；
模拟通道4个：12bit；
数字通道4个：TTL 20-10MHz；
调速通道1个：DA 0-5V。
