上海茂育科教设备有限公司

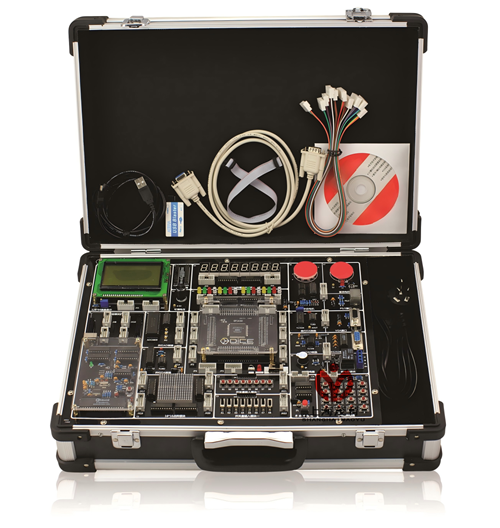

EDA/SOPC综合实验仪（MY-220B）是一种经典的、高品质的EDA／SOPC教学与实验开发平台。核心板可以根据需求更换，主板提供了丰富的外围电路模块，满足各类实验和开发需求，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。
二、系统组成：
（1）核心模块：
CycloneIV  EP4CE6E22C8N适配卡：Altera公司250000门FPGA/SOPC器件，带配置芯片：EPCS16（16Mbits）
（2）标配USB-blaster下载电缆。
1.支持ALTERA 公司全系列器件，绝对全系列。
CPLD：MAX3000、MAX7000、MAX9000 和MAXII 等 FPGA：Stratix、StratixII、StratxIII、Cyclone、CycloneII、CycloneIII、CycloneIV、ACEX1K、APEX20K 和FLEX10K等。主动串行配置器件：EPCS1、EPCS4、EPCS16、EPCS64等增强配置器件：EPC1、EPC4 等。
2.支持三种下载模式：AS、PS和JTAG；
3.支持与Nios II 嵌入式软核处理器的通信和在系统调试，Rev.C最新版固件！；
4.速度快：比常用的并口下载线ByteBlasterII快6倍；
5.使用方便： MiniUSB接口，连接方便，2个状态指示灯使调试更加得心应手。
6.必须：目前笔记本电脑几乎已经淘汰了并口，所以常用得ByteblasterMV和ByteblasterII下载线都已经不能在笔记本上使用，所以对于笔记本用户来说，选用USB下载线即是方便，更是必须。
7.完全兼容ALTERA USB Blaster ，使用方法、功能和性能都和ALTERA原厂下载线一致。
8、支持WindowsXP,Windows Vista, Windows7(32bit/64bit)系统，USB 2.0 接口；
9、支持Quartus II 版本4.0及其以上版本(目前最新的是Quartus II12.0).
（3）电气性能与尺寸重量：
1.输入电源：AC  220V±10%  50HZ
2.输出电源：DC  1.8V、2.5V、3.3V、5V、+12V、-12V
3.工作环境：温度-10~+40摄氏度  相对湿度<85%（25摄氏度） 海拔<4000m
4.装置容量：<0.5 KVA
5.重      量：约5 KG
6.外形尺寸：450*310*140mm
7.安全保护：具有短路保护、自恢复功能，安全符合国家标准
8.箱体材料：采用轻便铝合金框架木箱作为实验仪机箱，美观大方，结实耐用。

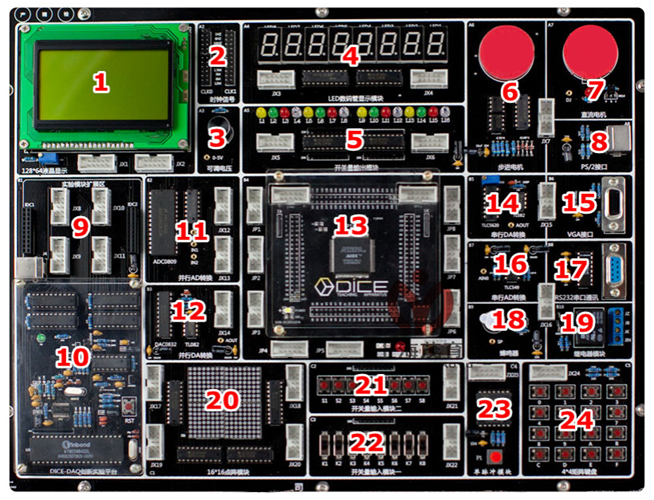

（4）硬件模块：

1、128*64 LCD液晶显示模块
2、时钟信号模块
3、DC:0~5V可调电压模块
4、8位LED数码管显示模块
5、16位LED发光二极管显示模块
6、步进电机模块
7、直流电机模块
8、PS/2键盘鼠标模块
9、实验模块扩展区
10、DICE-DAQ创新实验平台模块
11、ADC 0809并行AD转换模块
12、DAC 0832并行DA转换模块
13、EDA/SOPC核心板模块
14、TLC5620串行DA转换模块
15、VGA模块
16、TLC549串行AD转换模块
17、RS232串口通讯模块
18、蜂鸣器模块
19、继电器模块
20、16＊16点阵模块
21、8位按钮开关模块
22、8位拨码开关模块
23、单脉冲模块
24、4＊4矩阵键盘模块
三、实验项目
（一）软件实验
1、七人表决器
2、BCD码加法器
3、英语字母显示电路
4、设计基本触发器
5、正负脉宽数控调制信号发生器
6、四位移位乘法器
7、格雷码变换电路
8、四位全加器
9、四位并行乘法器
10、设计74LS160计数器功能模块
11、序列检测器
（二）硬件实验
1、ADC0809并行A/D转换实验
2、DAC0832并行D/A转换实验
3、步进电机控制实验
4、16*16LED点阵显示实验
5、4*4矩阵键盘实验
6、时钟显示实验
7、128*64 LCD液晶显示实验
8、VGA彩条信号发生器
9、硬件电子琴电路实验
10、RS232串口通讯实验
11、PS/2 键盘接口逻辑设计
12、TLC5620串行D/A转换实验
13、TLC549串行A／D转换实验
（三）数控式创新实验平台（标配，配置上位机仿真软件）
1、机器人扫地雷实验（闭环实验）
2、四层电梯实验（闭环实验）
3、邮件分拣实验（闭环实验）
4、交流电机Y/△起动实验（闭环实验）
5、步进电机实验（开环实验）
6、LED数码管显示实验（开环实验）
7、八通道逻辑分析实验（开环实验）
8、连线自检实验（开环实验）
9、刀库捷径选择实验（闭环实验）
10、四级传送带实验（闭环实验）
11、水塔水位控制实验（闭环实验）
12、交通信号灯实验（开环实验）
13、舞台灯实验（开环实验）
14、液体混合装置实验（开环实验）
15、温度压力实验（开环实验）
四、EDA推荐使用教材：
（1）书名: EDA技术实用教程--VHDL版（第六版）
ISBN编号: 9787030579096
作者: 潘松，黄继业
出版社名称: 科学出版社
“十二五”普通高等教育本科国家级规划教材
（2）书名: EDA 技术与VHDL （第5 版）
ISBN编号: 9787302489443
作者: 潘松，黄继业
出版社名称: 清华大学出版社
高等院校电子信息科学与工程规划教材
五、实验所需仪器仪表（自行配置）
（1）必须配置：电脑；
（2）建议配置：万用表、双踪数字示波器。

---
