作者：管理员发布时间：2025-09-19 10:27:56

一、产品概述：
MY-118B电子焊接工艺装配实训台是高度仿真工厂的电子焊接装配生产线，满足学员电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适用于《电路基础》、《电工技术》、《模拟电子技术》、《数字电子技术》等相关课程实训需求。适合技术学校、职业培训学校、职教中心、鉴定站／所等电子类专业《电子工艺》相关课程的教学实训和鉴定考核。
二、主要技术指标：
1、输入电压：单相三线～220V±10% 50Hz
2、装置容量：＜1kVA
3、工作环境：温度-10℃～+40℃相对湿度<85％(25℃)
4、装置容量：<500VA
5、外形尺寸：单个实训台尺寸为1.2m×0.7m×1.30m。

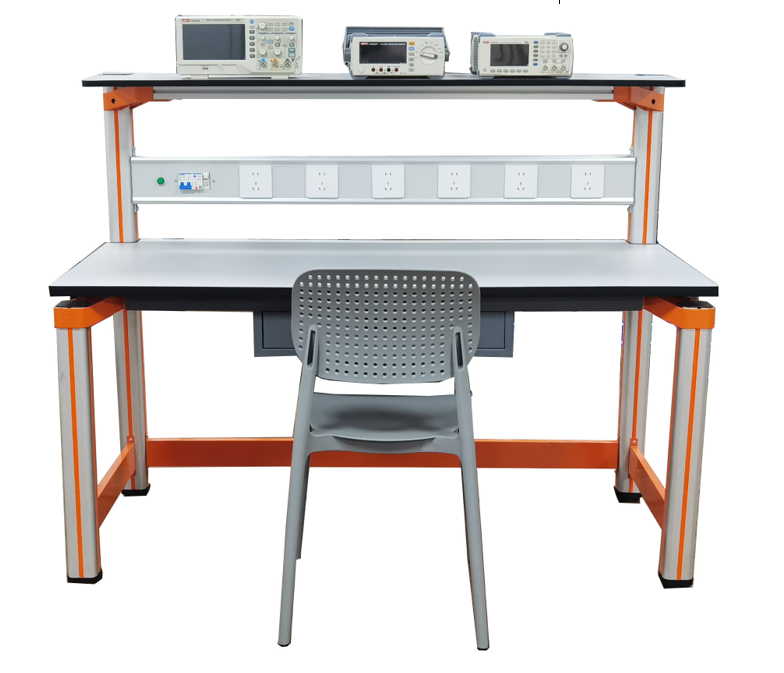

三、产品结构：
电子工艺装配实训台由仪器架、电源控制箱、实验桌、移动矮柜、学生凳等组成。实验装置支架与实验桌可组合、可拆装。支架与桌脚一体，铝合金结构。
（一）仪器架：仪器架置于实训台顶部，由截面尺寸：70mm×70mm，高性能表面氧化的铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件构成（非焊接工艺），外形美观，结构牢固耐用。仪器架底部装有隐藏式扁平形照明LED灯，光源集中柔和明亮，外形美观。
（二）电源控制箱：电源控制箱特制铝型材结构，内嵌多组交流220V仪器仪表工作电源插座，并设有独立漏电保护开关，电源控制箱置于仪器架下部，仪器仪表用电安全方便。并装有LED灯控制开关。
（三）实训桌结构：
实训桌规格为1200（长）*700（宽）*1300（高），设有一个抽屉；实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70mm×70mm，四面带槽，槽宽约8mm，端部装有注塑成型配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实验桌后面二支截面尺寸70mm×70mm桌脚向上延伸，与一次成型铝压铸框架连接构件构成（非焊接工艺）牢固的支架，与仪器架、电源控制箱组成一个完整的实训屏。
（四）储存柜1个：全钢≥1.5mm厚C型桌腿，配静音可调可调地脚；1个全钢活动柜（上二抽下一门结构，一个抽内高10公分，一个抽内高15公分）加厚滚轮滑道，下配万向脚轮可自由活动。
（五）防静电圆凳：1张；
凳面采用防静电PU发泡坐垫，凳面尺寸≥330mm,无化学异味，内部采用≥12mm加厚实木板。安全有效防静电，符合国际标准。360°自由旋转升降，升降防爆气杆升降测试≥10万次。凳体采用钢制一体结构，坚固耐用。
（六）其他：
1、电烙铁焊台：936型 1台
陶瓷发热芯，升温回温快；
变压器纯铜材质，低损耗，使用寿命长；
控制板模块式设计，易维修更换；
烙铁部分使用硅胶电缆与控温台连接，耐烫耐烧；
壳体材质加厚，坚固耐用；
电源电压AC220V/50Hz；
消耗功率60W空载待机功率≤5W；
200-480℃温控，温度稳定度±3℃ ；
烙铁接地电阻≤2Ω；
烙铁接地电压≤2mv；
2、ODP3122可调稳压直流电源：1个；
输入电压:220V
输入频率:50Hz
输出电压：DC 0-30V 连续可调
输出电流:DC 0-10A 连续可调
显示分辨率:电压 0.1V，电流 0.1A
显示精度:±1%
电压稳定度:≤0.05%+1mV
电流稳定度:≤0.1%+10mA
负载稳定度:CV≤0.1%+1mV CC≤0.1+10mA
波纹及噪声:CV≤10mV(RMS) CC≤20mA(RMS)
冷却方式:智能温控风扇强制风冷
工作环境:-10-40℃ 相对湿度<80%
储存环境:-20--80℃ 相对湿度<80%
外观尺寸:长260x宽 125x高 155mm
重量:2.5-3kg。
