在消防领域，自动喷水灭火系统是保障生命财产安全的重要防线，而水力报警阀组作为该系统的核心控制部件，其稳定可靠的工作性能直接决定了系统的灭火效率。本文将以MY-54自动喷水灭火系统实验装置为载体，从设备整体特性出发，深入解析水力报警阀组的工作原理，同时结合设备的实训功能、技术参数与配置，让读者全面掌握该阀组在系统中的作用机制。

一、整体概述

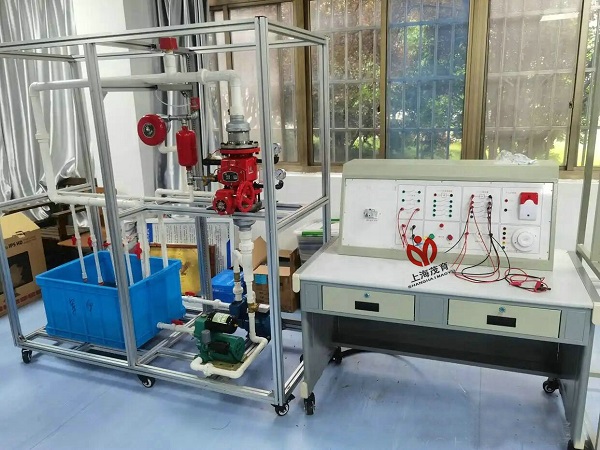

MY-54自动喷水灭火系统实验装置是专为消防实训设计的综合性教学装置，不仅能模拟真实火警场景下自动喷水灭火系统的运行状态，还可开展线路设计、故障排查、喷头测试等多样化实训项目。从技术参数来看，设备采用单相三线220V±5%、50Hz的工作电压，整机容量＜1500W，既符合实验室用电标准，又能满足系统各部件的动力需求；240×100×226cm的外形尺寸兼顾了实训操作空间与设备摆放便利性，搭配漏电自动保护装置，为实训安全提供了坚实保障。
在核心配置上，设备包含1套湿式报警阀（水力报警阀组核心部件）、1台稳压泵、1台增压泵、1个水力警铃、1个压力开关等关键组件（详见配置清单），这些部件协同工作，共同构成了水力报警阀组的运行体系，也为后续原理解析与实训操作提供了硬件支撑。
二、水力报警阀组的核心结构与作用
水力报警阀组并非单一部件，而是由湿式报警阀、水力警铃、压力开关、压力表、信号蝶阀等组件组成的功能单元，各部件分工明确、相互配合：
湿式报警阀：作为阀组的“控制中枢”，其核心作用是在系统管网压力正常时保持关闭状态，阻止水进入报警管路；当火警发生导致喷头破裂、管网压力下降时，阀瓣自动开启，为报警与喷水灭火提供通道。
水力警铃：阀组的“声光报警装置”，通过水流冲击内部铃锤产生声响，可在现场提醒人员火情发生，同时配合压力开关实现远程报警联动。
压力开关：阀组的“信号转换部件”，当水流通过报警管路进入压力开关时，其内部触点动作，将水力信号转化为电信号，传输至消防报警主机，触发后续的联动控制（如启动增压泵、开启排烟设备等）。
压力表：分为阀前压力表与阀后压力表，分别监测管网供水侧压力与报警管路压力，为操作人员判断阀组工作状态（如是否存在泄漏、压力是否正常）提供数据依据。
信号蝶阀：安装在湿式报警阀的进水端或出水端，用于控制管网水流的通断，同时具备信号反馈功能，若阀门被意外关闭，可及时向报警主机发送故障信号，避免系统失效。
三、水力报警阀组的工作流程解析
结合装置实训场景（如“火警状态下自动启动喷水灭火系统的模拟”实验），水力报警阀组的工作流程可分为正常待机状态与火警触发状态两个阶段，具体如下：
（一）正常待机状态：压力平衡，阀瓣关闭
在设备未触发火警时，系统处于正常运行状态：
稳压泵启动，向自动喷水灭火系统管网（包括湿式报警阀的供水侧）注入清水，使管网内保持稳定的静压（通常为0.1-0.2MPa）；
湿式报警阀的阀瓣两侧形成压力平衡：供水侧压力通过阀瓣下方作用于阀瓣，报警管路侧（阀瓣上方）因与管网连通，同样保持相同压力，阀瓣在压力差为零的情况下紧密关闭，阻止水流进入报警管路；
此时，阀前压力表与阀后压力表读数一致，水力警铃无水流冲击、不发声，压力开关处于断开状态，系统整体处于“待命”状态，随时准备应对火情。
（二）火警触发状态：压力失衡，阀组联动
当开展“火警模拟实验”（如手动开启末端试水阀模拟喷头破裂，或直接触发故障设置系统模拟管网泄漏）时，系统压力平衡被打破，水力报警阀组进入工作状态，具体流程可分为“压力下降→阀瓣开启→报警联动→喷水灭火”四步：
第一步：管网压力下降，平衡被打破
当模拟火警发生（如开启末端试水阀、喷头破裂），系统管网内的水通过泄漏点流出，导致管网压力（湿式报警阀供水侧压力）快速下降。此时，湿式报警阀阀瓣上方的压力（与管网连通）随管网压力同步下降，而阀瓣下方的压力（由市政供水或储水箱持续供给）保持稳定，阀瓣两侧形成压力差。
第二步：阀瓣自动开启，水流进入报警管路
当阀瓣两侧的压力差达到设定值（通常为0.05-0.1MPa）时，供水侧的压力推动阀瓣向上开启，水流分为两路：一路通过湿式报警阀的出水端进入系统管网，最终通过泄漏点（或喷头）流出，实现“喷水灭火”；另一路则通过报警管路（连接在湿式报警阀的侧面）流向水力警铃与压力开关，触发“报警联动”。
第三步：报警联动启动，信号传递至主机
水力警铃发声：水流通过报警管路进入水力警铃时，冲击警铃内部的铃锤，铃锤往复敲击铃壳，产生连续的报警声响（通常≥70dB），提醒现场人员火情发生，同时为实训操作提供直观的报警信号。
压力开关动作：随着水流进入压力开关，压力开关内部的膜片在水压作用下发生形变，推动触点闭合，将水力信号转化为电信号。该电信号通过实训导线传输至消防报警主机（或实训屏），触发主机的报警显示（如声光报警、火情位置指示），同时可联动启动增压泵（增强管网供水压力）、关闭信号蝶阀（若需切断局部管网）等设备，实现系统的联动控制。
第四步：系统持续运行，直至火情解除
在报警联动启动的同时，系统管网持续供水，水流通过泄漏点（或喷头）保持稳定流出，模拟“喷水灭火”过程。此时，操作人员可通过实训屏观察系统压力变化（压力表实时显示）、设备运行状态（如增压泵是否启动），并可开展“故障设置与排除”实验（如模拟压力开关故障、水力警铃不发声等问题），深入理解阀组的工作逻辑与故障处理方法。
当模拟火情解除（如关闭末端试水阀、修复喷头），系统管网压力逐渐恢复，湿式报警阀阀瓣两侧的压力差逐渐减小，直至压力平衡，阀瓣在弹簧力或重力作用下自动关闭，系统恢复至正常待机状态，水力警铃停止发声，压力开关触点断开，报警联动解除。
四、水力报警阀组与设备实训功能的结合
装置的12项实验内容中，多项实训均围绕水力报警阀组的工作原理展开，通过实操可进一步验证阀组的作用机制：
在“控制台及自动喷水灭火系统原理的认识实验”中，操作人员可通过观察湿式报警阀的结构、压力表的读数变化，直观理解阀组的待机状态；
在“火警状态下自动/手动启动喷水灭火系统的模拟”实验中，可亲身参与“压力下降→阀瓣开启→报警联动”的全过程，掌握阀组的动态工作流程；
在“自动喷水灭火系统故障的设置与排除”实验中，可模拟“湿式报警阀泄漏”“水力警铃不报警”“压力开关无信号”等故障，通过检查阀瓣密封情况、清理报警管路堵塞、修复压力开关接线等操作，深化对阀组各部件功能的理解；
在“自动喷水灭火系统与报警主机的联网实验”中，可通过压力开关的信号传递，观察阀组与报警主机的联动逻辑，理解消防系统“报警-联动-灭火”的一体化流程。
五、总结
水力报警阀组作为自动喷水灭火系统实验装置的核心部件，其工作原理本质是“基于压力差的阀瓣控制与信号联动机制”：正常状态下通过压力平衡保持关闭，火警状态下通过压力失衡触发阀瓣开启，进而实现“喷水灭火”与“报警联动”的双重功能。通过该阀组的运行，系统可快速响应火情，为灭火行动争取时间，同时为消防实训提供了真实的模拟场景。
对于实训人员而言，深入掌握水力报警阀组的工作原理，不仅能理解自动喷水灭火系统的核心运行逻辑，更能为后续的消防系统设计、故障排查与维护打下坚实基础，而自动喷水灭火系统实验装置则为这一学习过程提供了高效、安全的实践平台。
