　　一、产品概述

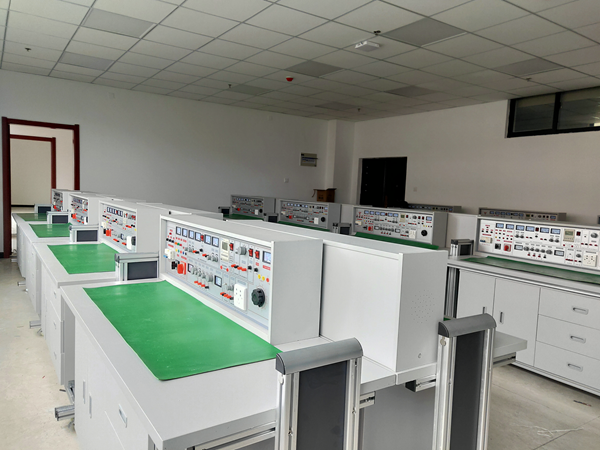

电工电子实验室成套设备是依据中职电工电子类课程实验内容精心设计的一体化综合实验设备，完美适配电路分析、电工基础、电工学、电子技术、电子学、模拟电子技术、数字电子技术、电力拖动等多门课程的实验项目，具备针对性、实用性、科学性和先进性四大核心优势。
实验桌中央配备的通用电路板采用注塑工艺制成，表面布有以九孔为一组且相互联通的插孔，元件盒可在其上任意拼插组成实验电路，极大地提升了实验的灵活性与便捷性。元件盒盒体采用透明材质，直观性极佳，能够让使用者清晰观察到盒内元件情况；盒盖印有不易褪色的元件符号，线条清晰美观，便于使用者快速识别元件类型。
该设备的实训内容划分成多个层次和若干模块，不同学制、不同生源的学校可根据自身实际教学需求，灵活选择合适的实训项目，为学校迅速开设电工电子实训课程提供了理想的实训设备支持，有效助力学校提升电工电子专业教学质量与学生实践操作能力。

二、实验台功能及结构详情
（一）整体尺寸与外观结构
1.实验台外壳：尺寸为 123×35×20cm，采用优质材料制作，具备良好的耐用性与防护性能，能有效保护内部电路与元件。
2.实验桌面：尺寸达 160×70cm，为实验操作提供了充足的空间，桌面材质选用优质材料，表面光滑平整，便于实验操作与清洁。
3.通用电路板：规格为 35×90cm，是实验电路搭建的核心平台，元件盒可在其上任意拼插进行实验，满足不同实验电路的搭建需求。
4.储存与收纳结构
储存板：专门用于放置元件盒，方便元件的分类存放与取用。
左储存柜：配备门锁，内部可放置储存板，保障元件储存的安全性与规范性。
抽屉：设计用于放置常用工具，使工具存放有序，便于实验时快速找到所需工具。
右储存柜：同样带有门锁，可放置储存板，进一步增加元件的储存空间，且能有效保护元件免受损坏或丢失。
（二）电源相关功能与结构
1.电源输入与总控
三相保险座：为实验台电源输入提供过流保护，当电路中出现过流情况时，保险座会及时熔断，保护电路设备安全。
三相电源输入指标：清晰显示三相电源的输入状态，方便使用者了解电源接入情况。
总开关：作为实验台电源总开关，集成了漏电、过载保护功能，当电路出现漏电或过载故障时，总开关会自动断开，切断电源，保障使用者人身安全与设备安全。
试验按钮：专门用于测试漏电开关的漏电功能，使用者可定期通过按下该按钮，检查漏电开关是否能正常工作，确保漏电保护功能有效。
电源输入指示：共 1 只，当实验台成功接入电源时，该指示灯会亮起，直观提示使用者电源输入状态。
电源输出指示：共 3 只，分别为红、绿、黄三色，对应不同的电源输出回路，通过指示灯的亮灭情况，使用者可清晰了解各电源输出回路的工作状态。
1.各单元电源输出与控制
A 单元：配备 5 只接线座，提供三相四线及地线输出，满足三相负载实验的电源需求；同时设有 O/I 开关，用于控制三相四线电源输出，提高操作安全性。
B 单元：设有 2 只接线座，提供交流低压电源输出；配备 1 只 2A 电表，用于指示 B 单元交流电流大小；还设有旋钮，可实现 3-24V 交流低压选择输出，满足不同低压交流实验的需求。
C 单元：配备 2 只接线座，用于 Ⅰ 路直流稳压输出；设有 2 只旋钮，分别用于 Ⅰ 路和 Ⅱ 路稳流调节；配备 4 只电表，用于双路稳压电源电压、电流指示；还设有保险座，为双路稳压电源提供过流保护；该单元双路恒流稳压电源具有过载及短路保护功能，二路输出电压都为 0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出最大电流为 2A，具有预设式限流保护功能。
D 单元：设有 1 只接线座，提供直流 5V 稳压输出；配备 1 只电表，用于指示 D 单元电流 0.5V 输出情况，满足低电压直流实验需求。
E 单元：配备 4 只接线座，作为交流、直流输出口；设有 1 只电表，用于指示 E 单元交流电压输出大小；配备 1 只旋钮，可实现 0～240V 电压调节；还设有开关 2，用于控制 E 单元交直流调压电源，满足不同电压等级的交直流实验需求。
G 单元：设有 1 个 220V 输出插座，为外接需要 220V 电源的仪器设备提供电源接口。
（三）信号源相关功能与结构
1.音频功率放大器：配备 1 只旋钮，用于调节音量大小；设有 2 只接线座，作为音频信号输入接口；内有喇叭，可用于放大器电路扩音，也可作为信号寻迹仪器使用，帮助使用者查找信号传输路径中的故障点。
2.单次脉冲源：设有 1 个按钮，为单次脉使能开关；配备 3 只接线座，作为单次脉冲输出口，每次按下使能开关，均可输出一对正负脉冲，满足单次脉冲实验需求。
3.函数信号发生器：配备多种旋钮与接线座，可输出正弦波、三角波、矩形波三种波形。其中，设有旋钮用于正弦波输出三级衰减幅度粗调、矩形波输出幅度调节、函数信号发生器频率细调与五级频率粗调；设有接线座分别作为正弦波输出口、三角波输出口、矩形波输出口；配备 2 只电表，分别用于指示函数发生器正弦波输出电压大小与输出频率大小，满足不同波形、不同频率、不同幅度的信号实验需求。
（四）测量仪表相关功能与结构
1.万用表：采用 500 型万用表，具备多种测量功能，可测量电压、电流、电阻等电学参数，满足基本的电学量测量需求。
2.智能型交流电路测量电表：通过开关切换，可同时测量电路中的电流 I、电压 U、功率 KW、电能 Kwh、时间 T 等参数，采用八位液晶显示，测量精度高，读数清晰直观。
3.示波器接口：示波器型号不限（由用户自备），实验台为示波器提供了相应的连接接口，方便使用者接入示波器进行波形观测与分析实验。
（五）其他辅助功能与结构
1.工具：实验台配备常用工具，方便使用者进行实验操作与设备维护。
2.老师示教控制台：1 台示教控制台，可分别控制 12 台学生台的电源；通用电路板演示屏立在实验台上，演示屏尺寸为 160×70×150cm，用于老师讲解、演示实验内容，方便学生理解实验原理与操作步骤。
三、电工电子实训设备主要技术指标
（一）电源输入指标
输入工作电源为三相四线，符合电工电子实验对电源输入的基本要求，能够为实验设备提供稳定、可靠的电源输入。
（二）各单元输出电源及信号指标
1.A 单元：输出三相四线电源，满足三相负载实验的电源需求，电源输出稳定，能够保障三相电路实验的顺利进行。
2.B 单元：输出交流 3、6、9、12、15、18、24V 多种电压等级，电压输出精度高，波动小，可满足不同低压交流实验对电源电压的要求。
3.C 单元：双路恒流稳压电源具有出色的性能指标，电压稳定度 < 10⁻²，负载稳定度 < 10⁻²，纹波电压 < 5mv，输出最大电流为 2A，且具有过载及短路保护功能和预设式限流保护功能，能为实验提供稳定、安全的直流电源。
4.D 单元：输出直流稳压 5V，电流 0.5A，电压稳定，电流输出能力满足低功耗实验设备的需求，为相关实验提供可靠的直流电源支持。
5.E 单元：输出交直流电压 0～240V 连续可调，电流 2A，电压调节范围广，调节精度高，可满足不同电压等级的交直流实验需求，电流输出能力能满足多数实验负载的要求。
6.F 单元：输出 220V 电压，专为外接仪器使用设计，电源输出稳定，符合外接仪器对电源的要求，保障外接仪器的正常工作。
（三）单次脉冲源指标
每次均可输出一对正负脉冲，脉冲参数稳定，脉冲幅度、宽度等指标符合实验要求，能够为单次脉冲相关实验提供标准的脉冲信号。
（四）函数信号发生器指标
1.频率范围：5HZ-550KHZ，分为五个频段，频率覆盖范围广，可满足不同频率要求的实验需求，各频段频率切换方便，频率稳定性高。
2.频率指示：由 HZ 表直接读出，读数准确直观，方便使用者实时了解信号发生器的输出频率。
3.电压输出范围
正弦波：5HZ-250KHZ 频率范围内输出电压 > 4.5V，250KHZ-550KHZ 频率范围内输出电压 > 3.5V，设有三级衰减（0db、20db、40db），并具有连续细调功能，可实现不同幅度正弦波信号的输出。
矩形波：5HZ-250KHZ 频率范围内输出电压 > 4.5V，250KHZ-550KHZ 频率范围内输出电压 > 3.5V，幅度连续可调，能满足不同幅度矩形波信号的实验需求。
三角波：5HZ-550KHZ 频率范围内输出电压 >１V，波形失真小，可提供标准的三角波信号用于实验。
（五）音频功率放大器指标
输入音频电压不低于 10mv，输出功率不小于 1W，音量可调，内有喇叭，音频放大效果好，失真度低，不仅可用于放大器电路扩音，还能作为信号寻迹仪器使用，性能可靠。
（六）智能型多功能交流测量电表指标
精度为 1.0 级，测量精度高，能同时准确测量电路电流 I、电压 U、功率 Kw、电能 Kwh 和工作时间 T，采用八位液晶显示，读数清晰，可满足实验中对交流电路多种参数的精确测量需求。
（七）安全性能指标
1.绝缘电阻：>5MΩ，绝缘性能良好，能够有效防止漏电事故的发生，保障使用者人身安全与设备安全。
2.漏电保护：漏电动作电流≤30mA，漏电保护响应迅速，当电路出现漏电情况时，能及时切断电源，为使用者提供可靠的安全保护。
四、仪器仪表操作步骤
（一）电源类仪器操作
总电源操作
首先检查实验台周围环境，确保无杂物阻碍操作，且实验台接地良好。
观察三相电源输入指标，确认三相电源正常接入。
按下总开关，此时电源输入指示灯应亮起，表明实验台总电源已接通。
按下试验按钮，测试漏电开关漏电功能，若漏电开关能正常跳闸，则说明漏电保护功能有效，可正常进行后续操作；若漏电开关不跳闸，需检查漏电保护系统，排除故障后方可继续使用。
A 单元三相四线电源操作
确认总电源已接通且正常。
将 O/I 开关置于 “O”（断开）位置，然后将实验负载正确连接到 A 单元的 5 只接线座上（区分三相火线、零线与地线）。
连接完成后，仔细检查接线是否正确，确保无短路、错接情况。
确认接线无误后，将 O/I 开关置于 “I”（闭合）位置，此时对应 A 单元的电源输出指示灯应亮起，表明 A 单元三相四线电源已输出，实验负载开始工作。
实验过程中，密切观察负载工作情况与相关电表指示，若出现异常，应立即将 O/I 开关置于 “O” 位置，切断电源，排查故障。
B 单元交流低压电源操作
确保总电源正常，将实验负载连接到 B 单元的 2 只接线座上。
检查接线正确后，旋转 B 单元的电压选择旋钮，选择所需的交流低压（3、6、9、12、15、18、24V 中的任意一档）。
此时观察 B 单元的 2A 电表，应显示出相应的电流值，若电流值异常（过大或过小），需检查负载是否正常或接线是否存在问题。
实验过程中，若需要更换电压等级，应先断开负载或关闭相关控制开关，再旋转电压选择旋钮进行调节，调节完成后重新连接负载或打开控制开关。
C 单元双路恒流稳压电源操作
确认总电源正常，将实验负载分别连接到 C 单元的 Ⅰ 路直流稳压输出接线座上（若使用 Ⅱ 路，连接方式相同）。
检查接线正确后，打开 C 单元的双路直流稳压电源开关。
旋转 Ⅰ 路稳流调节旋钮，根据实验需求设定合适的输出电流；同时观察对应的电压、电流电表，旋转多圈电位器调节输出电压，使输出电压达到实验所需值（0～30V 范围内）。
若实验过程中出现过载或短路情况，C 单元的保护系统应自动启动，切断电源输出，此时需排查过载或短路原因，排除故障后，重新启动电源。
D 单元直流稳压 5V 电源操作
确认总电源正常，将需要 5V 直流电源的实验负载连接到 D 单元的接线座上。
打开相关控制开关，观察 D 单元的电表，应显示出电流 0.5V 输出情况，同时负载开始工作。
实验过程中，若负载出现异常，应立即关闭控制开关，检查负载与接线情况。
E 单元交直流调压电源操作
根据实验需求，确定需要交流还是直流输出，将实验负载正确连接到 E 单元对应的交流或直流输出接线座上。
打开 E 单元的交直流调压电源开关（开关 2），此时观察 E 单元的交流电压输出电表（若为直流输出，需查看相应的直流电压指示）。
旋转 E 单元的 0～240V 电压调节旋钮，缓慢调节电压至实验所需值，调节过程中密切观察电表指示与负载工作情况，避免电压调节过快或过高导致负载损坏。
