通用电力拖动实验装置

---

　　
一、产品概述：

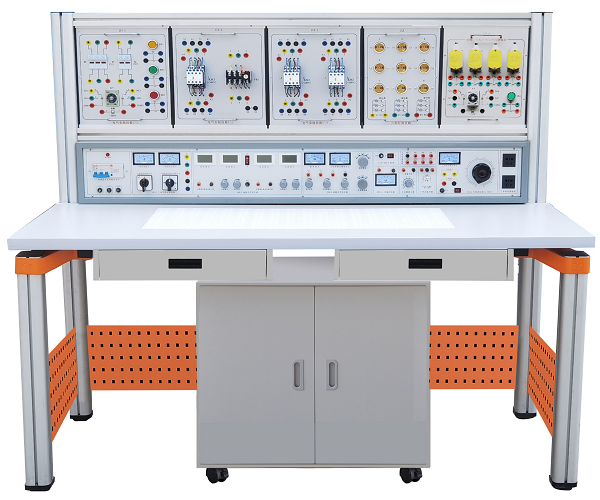

MY-201K通用电力拖动实验装置综合了目前大中专院校“电力拖动”、“工厂电气控制技术”、“继电接触控制”等课程实验大纲的要求，特别适用于各院校现阶段实验设备的更新改造，为高等专业学校、职业技术学院、技能培训新建或扩建实验室，迅速开设实验课程提供了理想的实验装置。本装置充分培养学生的动手能力，可完成工科专业多课程如“电力拖动”、“电气控制技术”等实验。
二、设备技术指标
1、工作电源：三相五线 AC 380V±10%  50Hz
2、温度：－10～40℃；环境湿度：≤90%（25℃）
3、外形尺寸：长×宽×高=1600×700×1500㎜
4、整机功耗：≤1.0KW
5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、结构与配备：
装置由主机箱、实验桌、移动矮柜、电气控制实验挂箱、实验挂箱支架、学生凳等组成。实验桌可组合、可拆装。支架与桌脚一体，铝合金结构；电气控制实验挂箱及各实验模块可根据实验需求自由组合实验。
（一）主机箱
1、电源输入指示
2、UFU、VFU、WFU三相电源输入熔断器
3、电源总开关:具有漏电，过载、短路保护功能
4、电压换相开关:用来观察三相线电压，450V电压表指示。
5、指示灯3只，分别指示U、V、W相工作指示。
6、启动停止按钮各1只，启动时工作电源输出。
7、急停按钮:按到底切断实验台电源
8、三相五线输出接线安全座5只
9、三相电源插座1只
10、整流二极管：提供整流二极管1N5408四个，用于能耗制动电路。
11、各种规格的电阻
提供50Ω/25W功率电阻三个，用于降压启动电路。
提供10Ω/25W功率电阻一个，用于能耗制动电路。
12、220v市电插座，供外接仪器使用
13、电源开关:控制"交直流调压电源"
14、FU：交直流调压电源保险座
15、0～240V交流输出  0～240V交流输出接线座
16、0～220V直流输出  0～220V直流输出接线座
17、电压表250V:指示调压电源的输出电压值
18、Ra、Rf调节旋钮
19、Ra、Rf接线座
20、直流电机Ia、If指示表
（二）实训桌
实验桌一桌两座，实验桌规格为1600（长）*700（宽）*800（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于200kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。
★要求实训桌正面装配与桌面自成一体的保护挡板，要求挡板由内部模具成型的高强度铝合金和注塑成型的PVC外套组成，要求挡板具有防实验用品滑落、防尘、耐腐蚀特性，确保实验安全与设备保护。挡板拆卸、安装方便，便于日常维护与清洁。
实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根铝型材横梁，组成电气实验挂箱支架。支架与电气控制实验挂箱配套，上下方便，左右移位自如。
（三）电拖实验挂箱：铝质面板，后盖由拉模成型铝型材与注塑成型塑料件构成，电气元件接线点都已引到安全插座，实验接线方便安全、快捷。
1、电气控制实训挂箱一：3P断路器1只，保险座4只，指示灯3只，按钮开关3只（红、黃、绿）
2、电气控制实训挂箱二：交流接触器1只、热继电器1只
3、电气控制实训挂箱三：交流接触器2只
4、电气控制实训挂箱四：时间继电器1只，单相变压器一只，二极管4只，按钮一只，专用制动电阻（10Ω/25W）1只
5、电气控制实训挂箱五：行程开关4只，按钮1只，热继电器1只
（四）三相交流电机2台：380V/180W，铝质外壳。
（五）直流电机1台：220V  50W
（六）学生凳
1．凳腿采用 30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化， 不脱剥，光滑美观，金属桌体颜色为灰色。
三、配置表（20台为例）

序号	名    称	每台数量	全室数量	单位	备        注
1	主机箱	1	20	套
2	实训桌	1	20	张
3	储存柜	1	20	个
4	学生凳	2	40	张
5	挂箱	1	20	块	3P断路器1只，保险座4只，指示灯3只，按钮开关3只（红、黃、绿）
					交流接触器1只、热继电器1只
					交流接触器2只
					时间继电器1只，单相变压器一只，二极管4只，按钮一只，专用制动电阻（10Ω/25W）1只
					行程开关4只，按钮1只，热继电器1只
6	电机	1	20	台	三相交流电机 ，单速， 380V/180W
		1	20	台	三相交流电机 ，单速，配离心开关 380V/180W，
		1	20	台	直流电机，220V  50W
7	配套教学资源		1	套	见附件（注：购买15套以下无此项配置）
8	导线	1	20	套	专用安用导线	二端安全插头（长）	20根
						二端安全插头（短）	15根
9	常用工具	1	20	套	螺丝刀2把（一十各1）
					尖嘴钳1把
					剥线钳1把
10	指导书	1	20	套

三、实验内容
1.三相异步电动机的使用与起动
2.三相电动机接触器点动正转控制线路
3.三相电动机具有自锁的正转控制线路
4.三相电动机具有过找保护的正转控制线路
5.三相电动机接触器联锁的正反转控制线路
6.三相电动机按钮联锁的正反转控制线路
7.三相电动机按钮接触器复合联锁控制线路
8.三相电动机接触器控制Y/△降压起动
9.三相电动机时间继电器控制Y/△降压起动
10.工作台自动往返控制线路
11.三相异步电动机反接制动控制电路
12.三相异步电动机多地控制
13.电动葫芦电路维修控制线路
14.直流电机启动
15.直流电机的调速
16.直流电机的反速
17.直流电机制动实验
利用上述17项实验元器件，还可完成几十项实验，在此不一一举例。

---
