机电综合实训考核平台

---

　　
一、概述
机电综合实训考核平台由钢板制作的考核平台、网孔板设备和电源装置等组成。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。设备配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。
二、▲设备技术指标
1.外型：整体尺寸1200mm×850mm×1000mm（±10mm）；
2.设备的材料：钣金、木柜结构；
3.电源：
1)输入：三相AC 380V ±10% 50HZ 三相五线 ；
2)固定交流输出：三相五线  380V 接插式1组、220V接插式1组、220V插座式1组，380V插座式1组
4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。
三、设备结构功能

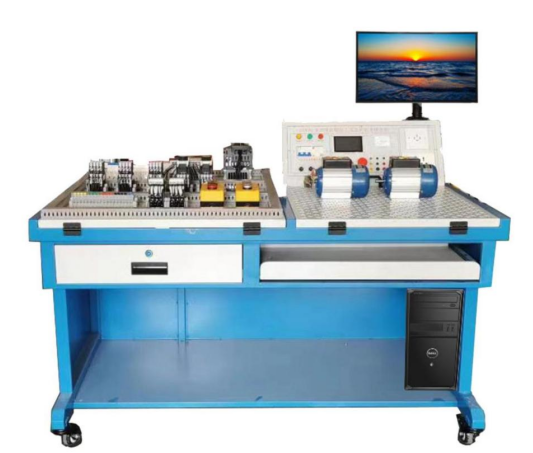

▲设备由实训屏（内置电源）、实训桌（含键盘）、储物柜三大部分组成。钢制表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；电源箱的布局依次为电源保护装置、电源指示装置、电源输出；实训桌左侧安装有角度可以调节的嵌入式的考核平台1张，所有元器件均采用端子引出，学生接线只需在端子上进行接线，可以有效的保护元器件，转接端子采用接插两用端子排，方便与元器件和实训电源屏的连接，右侧装有网孔板一块，角度可调嵌入式安装；实验桌底部装有至少4个导向轮，方便设备移动；储物柜采用标准结构和抽屉式，用于存放工具以及实训资料。电脑通过可调节电脑支架安装于电源屏的上方。
四、设备可完成的典型实训项目举例
1.电动机点动与连续转动电路连接实训；
2.按钮联锁的电动机正、反转电路连接实训；
3.接触器联锁的电动机正、反转电路连接实训；
4.接触器和按钮双重联锁的电动机正、反转电路连接实训；
5.两地控制的电动机控制电路的安装；
6.电动机定子绕组串联电阻启动控制电路连接实训；
7.按钮切换的Y－△启动控制电路的连接实训；
8.电动机半波整流能耗制动控制电路连接实训；
9.电动机全波整流能耗制动控制电路连接实训；
10.电动机反接制动控制电路连接实训；
11.电动机顺序启动控制电路连接实训；
12.电动机定时运转控制电路连接实训；
13.PLC控制的三相异步电动机正反转控制
14.PLC控制的三相异步电动机Y-△启动控制
15.PLC控制的三相异步电动机降压启动控制
16.PLC控制的三相异步电动机能耗制动控制
17.变频器功能参数设置与操作
18.变频器报警与保护功能
19.多段速度选择变频调速
20.外部端子点动控制
21.控制电机正反转运动控制
22.控制电机运行时间操作
23.瞬间停电变频器参数设定
24.外部电压变频调速
25.外部电流变频调速
26.三相异步电动机的变频开环调速
27.PLC控制变频器调速
五、设备的配置

序号	名称	单位	数量	备注
1	实训桌	台	1	外形尺寸：1200mm×850mm×1000mm（±10mm）； 材    料：钢结构；符合国家相关环保要求； 输入电压：AC  380 V±10%  50 Hz  三相五线； 容    量：＜1.5 kVA；
2	电气元件	套	1	配套
3	实训电机	台	1	三相异步电动机 （380V/180W单速）、连接组别：△/Y
		台	1	三相异步电动机（380V/180W 单速带离心开关） 连接组别：△/Y
4	实训用线	套	1
5	常用工具	套	1	一字螺丝刀、十字螺丝刀、斜口钳、剥线钳、压线钳、数字万用表
6	网孔板	块	1	斜面嵌入式设计，580×680mm,支持导轨安装（与元器件配套），线槽规格为30 mm×30 mm，网孔板能接地。用于学生实训安装电气元件、实训内容的自主创新、实训内容扩展升级；
8	工具箱	个	1	配套
9	实验说明书	套	1	指导学生实训
10	配套教学资源	套	共1	网络版（见附件），注：购买10台设备以下无此项配置

序号	名称	规格型号	单位	数量	备注
1.	空气开关	DZ47-60 C16 4P	只	1
2.	熔断器座	RT18-32 3P	个	1
3.	熔断器座	RT18-32 2P	个	1
4.	PLC主机	FX3U-48MR	台	1
5.	PLC下载线	USB-SC09	条	1
6.	变频器	D720S  0.4KW	台	1
7.	交流接触器	CJX2-0910 AC220V	个	5
8.	辅助触头	F4-22	个	3
9.	空气延时触头	F5-T2	个	2
10.	行程开关	YBLX-19/001	个	2
11.	热过载继电器	NR2-25 0.63-1A	个	2
12.	按钮盒	BX3-22	个	2
13.	按钮开关	LA38-11BN 22mm 黄	个	1
14.	按钮开关	LA38-11BN 22mm 绿	个	1
15.	按钮开关	LA38-11BN 22mm 红	个	1
16.	电源指示灯	AD16-22DS 220V 22mm 黄	个	1
17.	电源指示灯	AD16-22DS 220V 22mm 绿	个	1
18.	电源指示灯	AD16-22DS 220V 22mm 红	个	1
19.	接插两用接线端子	18位	套	1
20.	通用导轨		米	1.5
21.	接地端子		条	1
22.	线槽	30×30mm	米	4.5
