化工工程实训装置

[规格型号]：MYHG-56

[产品名称]：催化剂颗粒内扩散有效因子测定实验装置

[价格]：询价元

[在线客服]： 客服一 客服二

[优惠服务]： 打电话即可享受优惠服务

产品介绍：

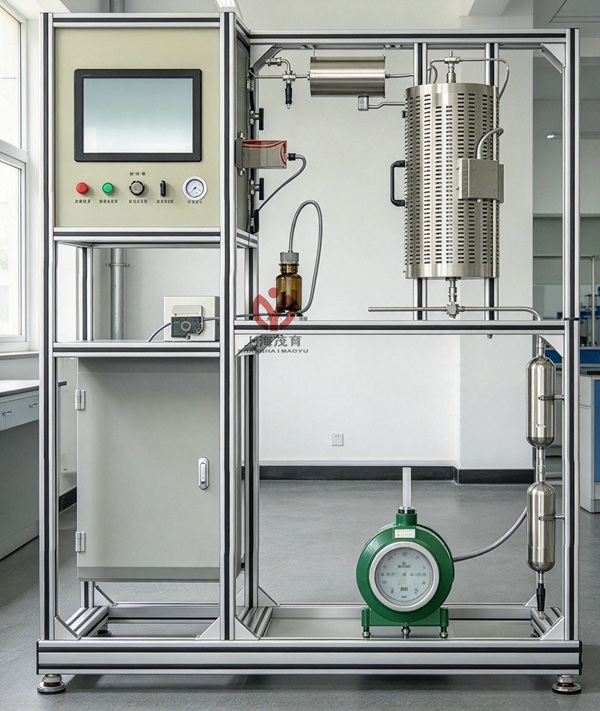

催化剂颗粒内扩散有效因子测定实验装置

技术指标	说明
催化剂颗粒内扩散有效因子测定实验装置功能	1、了解气固相催化反应实验装置结构和工艺流程。 2、测定气固相催化反应催化剂颗粒内扩散有效因子η及本征反应动力学实验数据。 3、装置能实现催化剂的活性评价、活化再生等操作过程。 4、加热炉为程序控温，开放式炉，方便反应器拆装。 5、耐高温柔性密封反应器，且便于催化剂填装。
主要配置	主要由蠕动泵、气体质量流量计、预热器、反应器、气液分离器、冷凝器、压力仪表、湿式气体流量计、阀门、实验管道、温度传感器、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施	水：装置需冷却水，自带和自来水管相连的接口。电：电压AC380V，功率3.5KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。
技术参数	1、体系：苯加氢制环己烷，催化剂：Ni/Al2O3固体颗粒。 2、管式固定床反应器：不锈钢316L，内径Φ15mm，长度500mm，催化剂装填量：1.0～10mL；常压，加热炉：开放式炉，加热形式：碳化硅炉+金属内衬，三段加热3.0kW，常温～800℃。 3、预热器：不锈钢316L，内径10mm，长度250mm，内有防返混及防沟流装置；加热炉：0.5kW，常温～400℃ 。 4、产品冷凝器：316L卫生级不锈钢，Φ76×200mm（316L内盘管）。 5、气液分离器：容积500mL，316L卫生级不锈钢。 6、液体泵：蠕动泵，转速范围0.1～50rpm，流量：0.2-10ml/min，4～20mA远程输出控制。 7、1 路气体管路，气体质量流量控制器控制气体流量，过流材质316L不锈钢，量程0-300ml/min,常压～3.0MPa。 N₂标定，准确度：±1%F.S。 8、湿式气体流量计：额定流量：0.2m³/h，容积：2L，精度：±1%。 9、不锈钢防震指针压力表0-0.25MPa,数量2个。 10、温度传感器：K热电偶，显示分度0.1℃。 11、管路阀门：316L不锈钢精密卡套管和阀门。 12、节能环保冷凝系统：温度范围-10～20℃，5L，数字式，控温精度±0.5℃。 13、中央处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。 14、模拟量模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。 15、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。 16、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制。 17、额定电压：380V，总功率：3.5kW。 18、外形尺寸：1500×550×1800mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 19、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。 20、配数据采集软件一套，在线工业组态软件一套。
测控组成	变量	检测机构	显示机构	执行机构
	氢气流量	质量流量计	触摸屏	手动调节
	苯加入量	蠕动泵	触摸屏	转速调节
	预热器加热温度	K型热电偶	触摸屏	固态调压模块
	反应器加热温度	K型热电偶	触摸屏	固态调压模块
	反应温度	K型热电偶	触摸屏	无
	反应压力	压力传感器	触摸屏	无
