化工工程实训装置

[规格型号]：MYHG-83

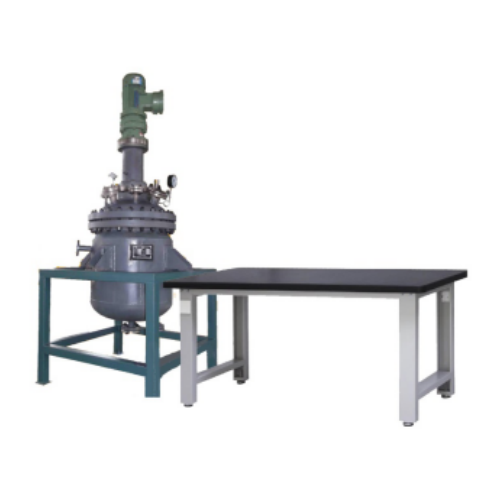

[产品名称]：反应釜拆装与维修维护实训装置

[价格]：询价元

[在线客服]： 客服一 客服二

[优惠服务]： 打电话即可享受优惠服务

产品介绍：

反应釜拆装与维修维护实训装置

反应釜拆装与维修维护实训装置以工业标准反应釜为核心，配备齐全的阀门管件与专业工具，构建了完整的设备拆装与维护教学平台。学生可通过实际操作，系统学习反应釜结构认知、设备组装、试压检漏及应急故障处理等核心技能。装置适用于化工、制药及相关专业的《化工设备维修》、《化工机械》等课程，有效强化学生在化工设备维护与管理方面的实践能力。

分项

说明

装置功能

1、掌握反应釜拆装工艺流程图的识读；
2、认识反应釜结构、管路管件、阀门、搅拌电机及掌握搅拌电机、阀门的选用与安装；
3、掌握填写反应釜拆装所需的工具和易耗品清单；
4、掌握反应釜的组装、试压、换热器拆除操作规程。
5、掌握盲板抽堵和系统置换操作技能训练
6、掌握装置异常及应急情况处理方法，能够正确处理如系统超压、搅拌器不启动、反应釜法兰泄露、装置断电等异常情况处理。

对象组成

静设备：
支架：Q235,8 号方管，800×800×1200mm 1 台
反应釜：304 不锈钢，壁厚 3mm，φ500×500mm，夹套厚 50mm，冷却盘管，搅拌桨，750w 搅拌电机，DN50 加料口*1   1 台   仪表：
温度计：双金属温度计    1 台
压力表：膜壳式压力表，指针压力表 0－0.4Mpa 1 台
压力：测量范围：0－0.4Mpa 1 台
液位：0-600mm 1 台
阀门管件管道：
截止阀：不锈钢 304，DN25    1 台
球阀：不锈钢 304，DN50、40、32 等 1 台
安全阀：不锈钢 304，压力 0.8Mpa 1 台
法兰：不锈钢 304，DN50、40、32 等一批
垫片：橡胶垫圈，铝垫片    一批
管件：不锈钢 304 三通、弯头、活接头、短接一批
管道：不锈钢 304 DN65、50、25 等一批

拆装工具及试压检漏设备

序号	名称	规格	单位	数量
1	管子钳	450mm	把	1
2	管子钳	300mm	把	1
3	活动扳手	12寸	把	1
4	活动扳手	10寸	把	1
5	呆扳手	17~19	把	1
6	呆扳手	22~24	把	1
7	套筒扳手	22mm	把	1
8	套筒扳手	24mm	把	1
9	螺丝一字批	中号	把	1
10	螺丝十字批	中号	把	1
11	平口钳	小号；中号；大号	套	1
12	尖嘴钳	小号；中号；大号	套	1
13	卷尺	300cm	把	1
14	直尺	不锈钢尺 80--100CM	把	1
15	橡胶榔头	2.5寸	把	1
16	试压泵	S-SY80/4	台	1
17	螺栓螺母	M12×15	套	16
18	螺栓螺母	M18×60	套	20
19	螺栓螺母	M24×70	套	10
20	橡胶垫片	Φ60φ32δ1.5(DN25)	片	12
21	橡胶垫片	Φ90φ57δ1.5(DN50)	片	10
22	石棉垫片	Ф60Ф32 δ1.5 (DN25)	片	12
23	石棉垫片	Φ90φ57δ1.5(DN50)	片	10
24	聚四氟乙烯垫片	Ф60Ф32 δ1.5(DN25)	片	5
25	聚四氟乙烯垫片	Φ90φ57δ1.5(DN50)	片	5
26	生料带	聚四氟乙烯	卷	5
27	安全帽	黄色	顶	4
28	货架（工具架）	1200×600×900mm （长×宽×高），三层	个	1
29	工具车（管件平板手推车）	1000×700mm （长×宽）	个	1
