作者：管理员发布时间：2023-09-26 09:54:23

一、概述

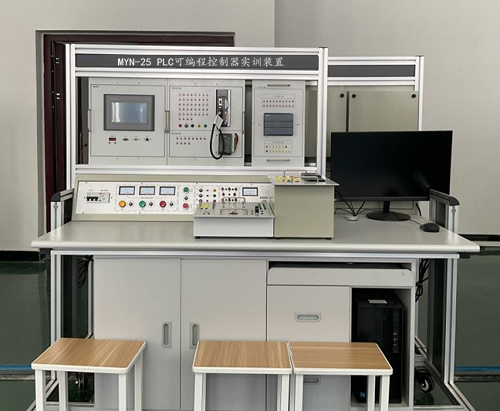

PLC可编程培训实训室设备由控制屏、实验桌、可编程逻辑控制器、STEP7编程软件、组态王组态软件、模拟控制实验挂箱于一体，综合性强、功能齐全，做到一机多用、资源共享、便于管理。在实验台上可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪。该设备适合高职院校、中职学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》的实训教学。
二、实验台特点：
1、装置采用组件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件就可以实现。组合灵活,用户可根据不同的需要组成不同的控制系统。
2、可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪，实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，使学生很快就能适应现场的实际操作，实验项目齐全，含数字量、模拟量、网络通讯、工控组态跟踪及变频器电气实训控制等。
3、设有电流型漏电保护器及电压型过流保护模块，控制屏若有漏电现象，漏电流超过一定值，即切断电源，对人身安全及主机起到保护作用。
5、PLC主机：集成数字量I/O（24路数字量输入/24路数字量输出）
6、型号：FX3U-48MR主机
7、输出电压：直流24V，电压表指示
8、利用应用软件编程
9、电源输入：交流220V，50Hz
1）功能包括
◆交流电源输入区
◆PLC主机、编程电缆
◆LED发光管、指示灯
◆输出负载指示
◆输入模拟开关（按钮和开关）
◆LED数码管、蜂鸣器
◆直流稳压电源5V1A，24V2A
◆PLC输入、输出端口
2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）PLC主机一般采用日本原装的三菱系列主机。如用户要求时也可配备其他型号主机。
4）实训台本身带有24V2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
三、技术性能
1．输入电源：三相四线(380V±10％50H_Z)
2．工作环境：温度–10℃－+40℃，相对湿度＜85％(25℃)，海拔＜4000m
3．装置容量：＜1.5kVA
4．外形尺寸：160×75×150cm
四、实验项目：
1、可编程控制器及应用实验
1、小车运动控制系统
2、工位控制
3、三层楼电梯控制
4、某自动售货机采用PLC控制
5、点动控制电路
6、可逆运行控制电路
7、星形—三角形降压起动
8、双速电动机控制电路
9、可逆运行反接制动控制电路
10、X62W万能铣床的PLC控制
11、排水泵站PLC控制
12、交通信号灯管理
13、半自动钻孔工作站的顺序控制
14、用PLC来控制装料小车的动作
15、用PLC控制混料罐工作
16、用移位指令设计一个烘箱送料机构的控制
17、步进电动机程序控制
18、圆弧插补
19、皮带传输机控制系统
20、PLC控制双工作台工作
21、PLC控制机械手动作
22、控制机械滑台
23、水塔水位控制
24、用PLC控制智力竞赛抢答装置
25、用PLC控制三彩灯闪烁电路
26、用PLC控制仓库门自动开闭控制电路
27、用PLC控制加热炉自动上料装置
2、组态软件实验教学：
1、利用已编辑好的组态画面，对以上任何实验进行动态跟踪实验教学
2、针对实验项目的具体要求，学生自行编辑组态画面，进行教学实验
