上海茂育科教设备有限公司

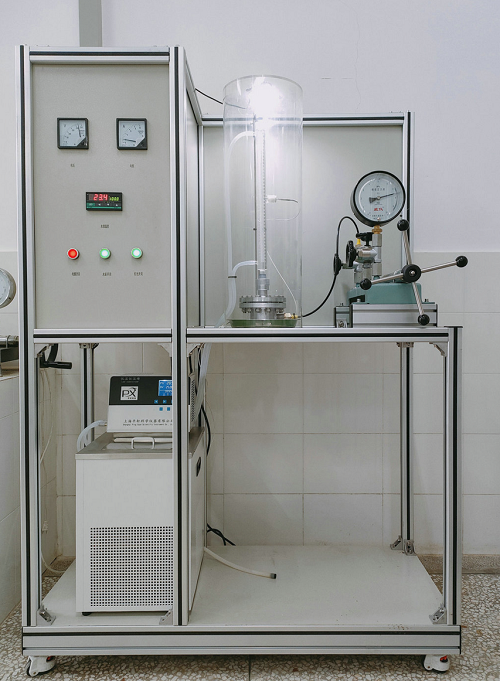

二氧化碳临界状态观测及P-V-T关系测定实验装置

---

　　
一、MYR-8E二氧化碳临界状态观测及P-V-T关系测定实验装置应用范围：
1、测定CO2的P-V-T关系，在P-V坐标中绘出t为20℃,27℃，31.1℃,50℃四种等温曲线，与标准试验曲线及克拉贝隆方程和范德瓦尔方程的理论计算值相比较并分析差异原因。
2、观察临界状态，测定CO2的临界参数(Pc,Vc, tc)，将实验所得的Vc值与理想气体状态方程及范德瓦尔方程式的理论计算值作一比较，简述其差异原因。
3、测定在不同压力下饱和蒸汽和饱和液体的比容（或密度）及饱和温度和饱和压力的对应关系。
4、观察凝结和汽化过程及临界状态附近汽液两相模糊的现象。
二、产品使用工作环境：
1、工作环境温度： 0-40℃。
2、工作环境湿度： < 80%。
3、电源：单相220V。
三、技术及性能参数：
1、输入电压：单相220V ±10% 50Hz，功率2.0KW
2、压力校验仪：测量范围  1—60Mpa；0.4级精密压力表，测量范围：0-16MPa；
3、高压容器，用45号钢加工焊接而成，表面采用镀铬处理；高压玻璃管，厚度3mm，耐压11MPa。
4、恒温水浴：304不锈钢，容积30L，内设一根1000W的加热棒和温度传感器、智能自整定PID调节，控温精度0.01℃。
5、水循环连接软管：硅胶管，整个循环系统无腐蚀
6、热水循环泵：高性能耐瓷轴和陶瓷轴套电机，环氧树脂灌封，扬程2.4m；耐温可达100°以上，无腐蚀。
7、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。
8、外形尺寸：1200×500×1700mm（长×宽×高）外形为可移动式设计，带刹车轮，高品质40*40铝合金型材框架，安装拆卸方便，水平调节支撑型脚轮。
四、系统配置清单：

序号	名  称	规格型号	数量
1	移动式实验台	合金型材框架	1台
2	压力校验仪	YGY-60	1套
3	压力表	精密0.4级	1套
4	恒温水浴	304不锈钢	1套
5	镀铬实验本体		1台
6	透明有机玻璃罩		1套
7	照明灯管	10W	1套
8	控制箱		1套
9	水银	1000g	1套
10	承压管	玻璃	1套
11	水套	玻璃	1套
12	热水循环泵	WS123	1只
13	连接软管	硅胶管	1套

---
