作者：管理员发布时间：2022-04-28 14:42:56

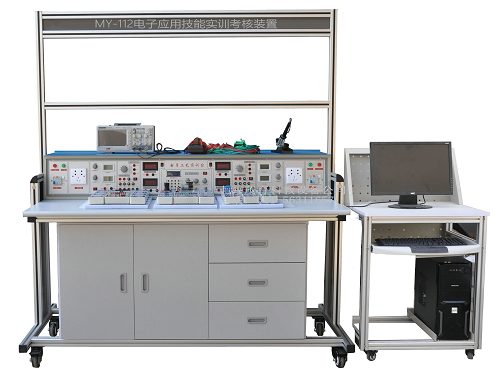

　　电子应用技能实验台适合应用型本科院校、高等职业学校、中等职业学校的电子技术、电子信息、机电一体化、自动化、电子电器应用与维修、工业自动化控制、计算机应用等电子专业和非机电类专业的《单片机技术》、《模拟电子技术》、《数字电子技术》、《计算机原理》等课程的教学与实训。本设备是将实际应用中单元电路模块化。学生通过模块间的搭接，很方便就能搭建成各种实际产品，模块搭成产品的范围涉及家电，工业，无线等方面内容。单元模块电路包括传感器，信号处理，显示，执行本体，接口电路，微处理器等模块。模块都采用有机塑料盒装配，模块间采用排插和接线柱连接，使实训模块能够灵活按教学要求或竞赛要求搭建成各种实际产品。

二、技术指标
（1）工作电源：两相三线 AC 220V±10% 50Hz
（2）工作温度：－10～40℃；环境湿度：≤90%（25℃）
（3）外形尺寸：长×宽×高=1600×850×1920mm
（3）整机功耗：≤700V.A
（5）安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
（6）交、直流电源
A. 各档交流电源，包括3V、6V、9V、12V、15V、18V、24V、共7种 2A；具有中心抽头的17V 0 17V
B. 直流稳压电源（0~24V、2A），由多圈电位器连续调节，输出最大电流为2A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10^－2，负稳压度<10^－2，纹波电压: <5mV。
C.各档直流电源，包括±12V及±5V电源
（7）功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

正弦波输出幅度	≥10V
输出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
频率范围	0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度	电位器调节，正弦波输出具有20db,40db衰减
方波占空比	可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围	100MHz，自动换档

（8）电表
A.数字直流电流表（AX4模块单元）:测量范围：0～2000mA
B.数字直流电压表:测量范围：0～30V，输入阻抗：47KΩ/V
C.数字直流毫伏表:测量范围：0～2000mV
D.嵌入式多功能网络虚拟仪器（与开放实验室信息管理系统配套使用）
A、终端部分采用7寸彩色触摸屏（装学生实验屏上）同时配有虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出模块。
B、基于LabVIEW虚拟仪器程序的编程方法，学生可自行设计各种虚拟仪器。
C、仪器包括
1）、双踪存贮示波器，多种同步方式，存贮深度可编程；
　通道数：2路
　带宽：20MHZ
　分辨率：8位
　电压范围：-10~+10V
　存贮深度：64K
2）、频谱分折仪；
3）、数字三用表，可测电阻、电流、电压等；
　数字IO口
　通道数：8路IO
　输入电平：TTL
　输出电平：TTL
　电流驱动：20mA/通道
4）、四路智能远程电源控制
5）、数据具有上传与保存功能并能通过服务器显示
6)、提供LabVIEW虚拟仪器软件（拷贝版）
三、功能特点
1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主导，以技术应用为目标，接近生产实际。
2、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，模块采用塑料有机盒，兼作实物示教，一举多得。不仅包括实训指导书项目所需的单元，还为学生可能进行的创新与探索，配置了较齐全的单元。
3、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。
4、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。
四、本设备可以完成的实训项目
（1）空调电路
模块配置
①SDM002-AVR单片机主机
②SDM507-半导体制冷片
③SDM605-四位数码管显示
④SDM404-NPN三极管驱动*2个
⑤SDM501-直流风机
⑥SDM311-红外发射
⑦SDM312-红外接收
⑧SDM504-蜂鸣器
⑨SDM105-空气质量传感器
（2）出租车计价器
模块配置
①SDM606-12864点阵液晶
②SDM001-MCS51单片机主板
③SDM403-8位独立按键
④SDM502直流电机
⑤SDM405 PNP三极管驱动
（3）综合报警器
模块配置
①SDM605-四位数码管显示
②SDM201-触摸按键
③SDM107-热释电红外传感器
④SDM112-红外反射
⑤SDM106-烟雾传感器
⑥SDM302-四种音乐
⑦SDM503-扬声器
⑧SDM001-AVR主机
（4）超声波测距
模块配置
①SDM001-MCS51单片机主机
②SDM111-超声波发射接收模块
③SDM605-四位数码管显示模块
（5）电子秤
模块配置
①SDM603-十进制计数器
②SDM104-称重传感器
③SDM201-ICL7135模数转换
④SDM406-4*4键盘
⑤SDM001-MCS51单片机主板
⑥SDM606-12864LCD屏
⑦SDM504-蜂鸣器
（6）电子语音播放万年历
模块配置
③SDM001-MCS51主机
④SDM605-12864点阵液晶
⑤SDM103-温度传感器18B20
⑥SDM403-8位独立按键
⑦SDM313-AK040语音
⑧SDM503-扬声器
（7） 64*32点阵广告屏
模块配置
①SDM002-AVR单片机主机
②SDM601-64*32点阵模块
③SDM403 8位独立按键
（8）酒精测试仪
模块配置
①SDM002-AVR主机
②SDM605-四位数码管显示
③SDM108-酒精传感器
④SDM403-8位独立按键
（9）频率计
模块配置
1)SDM303-三位计数器  2个
2)SDM605-四位数码管显示  2个
3)SDM603-十进制计数器
4)SDM307-脉冲信号发生
（10）声光控制小灯
模块配置
1)SDM101-声光控制
2)SDM405-PNP三极管驱动
3)SDM604-直流灯泡
4)步进电机控制
5) 两室温度控制
