自动化综合实训室建设方案

---

　　
一、自动化综合实训室建设方案-定位
自动化综合实训室面向自动化、电气工程及智能制造专业，构建"基础-集成-创新"三级培养体系，涵盖PLC控制、工业机器人、过程控制、机器视觉等核心技术模块。通过虚实结合的项目化教学，培养学生自动化系统设计、调试与优化能力。

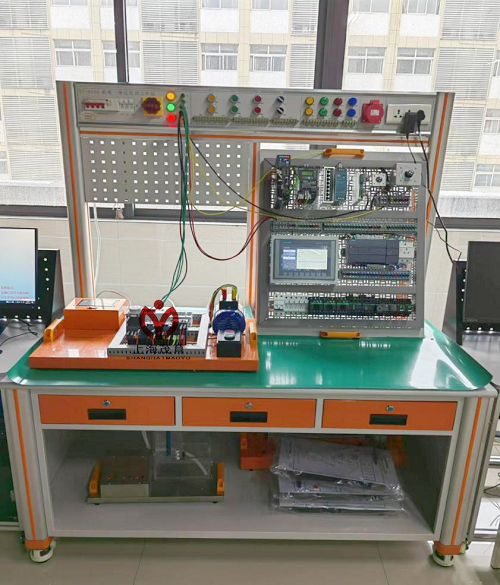

二、设备技术指标：
1、工作电源：三相五线 AC380V±10% 50HZ
2、额定功率：≤1.9kW
3、电源输出：AC380V/AC220V/DC24V
4、工作站尺寸：L2000*W750*H1600mm（含电脑桌）
5、环境湿度：≤90%
6、控制器模块
西门子S7-1200系列PLC CPU1214C；本体集成14路数字量输入（源型漏型），10路数字量输出（晶体管），2路模拟量输入，0-10V；供电电源为直流宽电压，范围20.4—28.8V；程序存储器100KB；本体集成一个RJ45网口，本体支持S7、MODBUS-TCP、PROFINET通讯。配置一个数量SM1223模块,8路数字量输入，8路继电器输出。
8、变频器模块
西门子G120C；功率模块和控制单元集成与一体、配置一套操作面板；输入电源为AC380V，功率0.55KW；控制单元集成6路数字量输入，2路模拟量输入，3路数字量输出，2路模拟量输出。变频器集成2个具有交换能力的RJ45网口，支持PROFINET通讯；操作面板可拆卸，支持参数设置，英文界面。
9、人机界面模块
昆仑通泰 TPC1231Ni-WiFi带网口，开孔303*226铸铝面板白色，储存1 套，12寸，RS485/以太网/USB接口，分辨率不小于800x480，24VDC，内存不小于128M,支持SD储存卡触摸屏与计算机通信线、触摸屏与PLC通信线，提供触摸屏通讯线。
三、实训项目
PLC基础实训:
1）三层电梯控制
2）自动售货机
3）机械手
4）自动门
5）天塔之光
6）全自动洗衣机
7）自动成型机
8）红绿灯
9）装配流水线
10）四路抢答器
11）音乐喷泉
12）轧钢机
13）邮件分拣
14）物料分拣
15）多级传输
16）八段码显示
17）多种液体混合
18）双面铣床
19）电镀槽
20）交流电机正反转控制
21）小车运动
22）搅拌站
23）汽车灯光控制
24）汽车火花塞点火控制
25）加工中心控制
26）隧道监控
27）自动扶梯
28）CA6140普通车床PLC改造控制
29）X62W万能铣床PLC改造控制
30）T68卧式镗床PLC改造控制
31）M7120平面磨床PLC改造控制
32）Z3050摇臂钻床PLC改造控制
33）电动葫芦PLC改造控制
34）Z35摇臂钻床PLC改造控制
35）M1432A万能外圆磨床PLC改造控制
36）PLC基础电路实训
触摸屏、变频器实训:
1、变频器参数设置
2、基于PLC控制的变频器多段速控制
3、基于PLC控制的变频器启停、正反转控制
4、基于PLC与变频器的PROFINET通讯控制
5、基于PLC控制的电机正反转
6、PLC与触摸屏通讯实验
7、于外部电位器控制的变频器开环调速
8、基于外部按钮控制的变频器多段速
9、基于面板控制的变频器启停
10、变频器参数设置实验
11、基于外部按钮控制的变频器启停、正反转实验
15、触摸屏组态实验
16、触摸屏与PLC、变频器综合应用
基础电气控制实训：
1、三相异步电动机的直接启动控制
2、三相异步电动机接触器点动控制线路
3、三相异步电动机接触器自锁控制线路
4、Y-△启动自动控制线路
5、接触器联锁的三相异步电动机正反转控制线路
6、按钮联锁的三相异步电动机接触器正反转控制线路
7、双重联锁的三相异步电动机正反转控制线路
8、三相异步电动机能耗制动控制线路
9、三相异步电动机的多地按制
10、工作台自动往返控制线路
11、PLC 控制电动机点动和自锁控制
12、PLC控制电动机手动正反转控制
13、PLC控制电动机带延时正反转控制
14、PLC控制电动机两地启动停止控制
15、PLC控制电动机顺序控制
16、PLC控制电动机星/三角启动自动控制
17、PLC控制电动机星/三角启动手动控制
自动化设备安装与调试
1、执行机构控制模块机械安装
2、执行机构控制模块电气连接
3、执行机构控制模块编程调试
4、执行机构控制模块人机界面设计与测试
5、执行机构控制模块故障诊断与排除
6、自动送料系统的安装与调试
7、自动装配控制系统的安装与调试
8、自动分拣控制系统安装与调试
9、基于PLC控制的皮带传输控制
10、基于PLC控制的物料组装控制
11、基于PLC控制的物料加过程控制

---
