上海茂育科教设备有限公司

福建工程学院汽车实训台项目

---

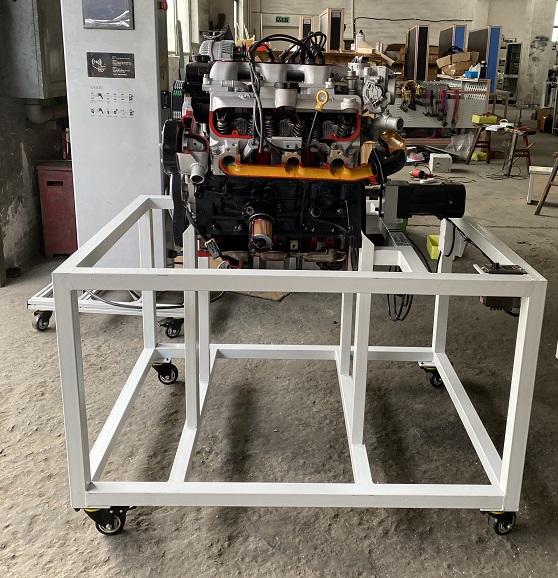

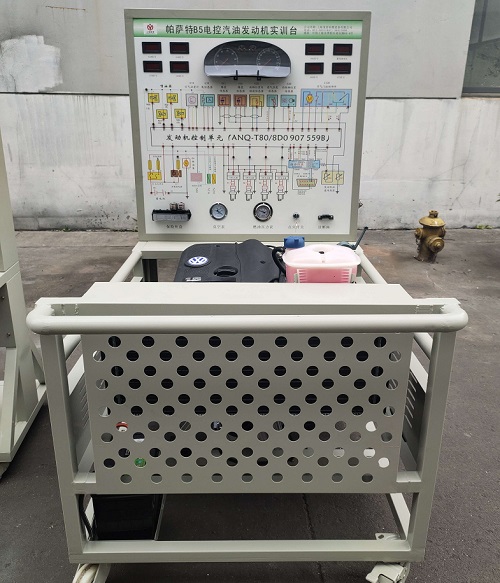

　　 感谢关注茂育产品,上海茂育科教设备有限公司及其代理商与福建工程学院汽车实训台项目已安装完毕，交付使用，感谢领导及老师们的支持并表示感谢！ 一、概述

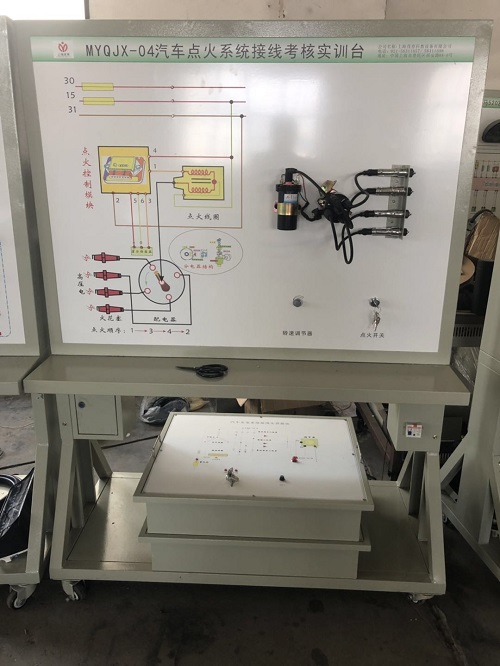

汽车点火系统接线考核实训台是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用汽车点火系统实物为基础，充分展示汽车点火系统的组成结构和工作过程。通过点火系统的演示，便于学生较快地掌握点火系统的原理，提高学生对点火系统的初步认识，使学生了解点火系统故障起到更直观更深入的教学目的。适用于学校对汽车点火系统理论和维修实训的教学需要。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点
1.系统元器件插接好线后，真实可运行的汽车点火系统，充分展示汽车点火系统的组成结构。
2.操纵开关，可真实演示汽车点火系统的工作过程。
3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学员可直观对照电路图和实物，认识和分析控制系统的工作原理。
4.示教板面板上安装有检测端子，可直接在面板上检测汽车点火系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、实训台技术参数
1、外形尺寸：1240×600×1700mm(长×宽×高)
2、外接电源：AC 220V±10% 50Hz
3、工作电压：DC 12V
4、工作温度：-40℃～+50℃
5、钢管：40*40*3mm
6、机柜：1.5mm冷板冲压成形，背面设置维修门；
四、基本配置(每台)

序号	名   称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色 电路图和工作原理示意图; 面板：1200*900*4mm	套	1
2	点火开关	全新	个	1
3	点火系统全套材料	全新	只	1
4	分电器驱动装置	全新	套	1
5	移动台架(带自锁 脚轮装置)	1240×700×1700mm (长×宽×高)	台	1
6	故障模拟与排除装置	全新	套	1
7	电源变压器及附件	全新	套	1
8	漏电保护开关	全新	套	1
9	实验插接线	茂育	套	1

一、概述

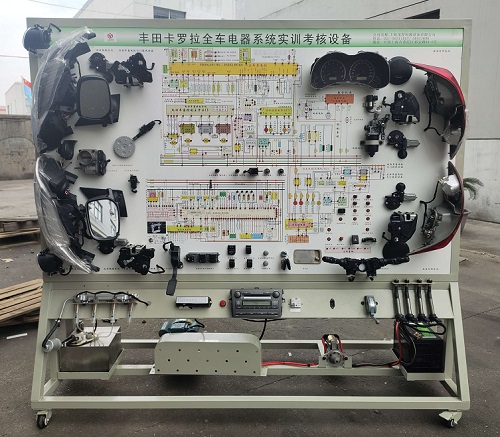

汽车电工接线实验设备配合大中院校、中职、部队、汽修等专业的汽车培训技能之用，该设备选装搭配各类型电器单元模块板，展示汽车各类型电器单元模块系统的结构与原理；设置有直流与交流电流系统，各单元模块板可灵活拆卸与安装，适用各类型汽车电器单元模块板实训与考核。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、结构组成：
实训台有钢性结构焊接冲压等组件、电源开关、+12V与+5V直流电源、JDQC汽车各类型信号模拟装置、可移动台架等。
原车灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、、防盗电脑及点火开关、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、全套电器的连接线、实训考核台、移动台架等。
主要包含汽车电器八大系统：
1-照明插接模块、2-舒适电子系统电器插接模块、3-雨刮器系统电器插接模块、4-音响系统插接模块、5-发动机电控系统模块；6-信号仪表系统电器模块；7-充电模块；8-起动模块。
三、功能特点
1．设备实现各类型单元模块搭接，展示汽车各类型单元模块的组成结构及原理。
2．各单元模块板可灵活拆卸与安装，可搭接成全车电器系统、也可安装独立的单元模块板。
3．JDQC汽车各类型信号模拟装置，为考核实训平台提供各种信号源。
4. 各单元模块板框冲压成形，框架与模块板可分离，采用烤漆工艺。
四、外形与颜色
设备外形：2040×650×1700mm(长×宽×高)
设备颜色：亚光灰（用户可选择各种颜色）
五、制造工艺
1．实训模块板
选配装各类型单元模块板
2.设备面板柜
2.1钢性结构焊接
2.2冷板：1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺，厚度0.3mm.
3.设备底座架
3.1钢性结构焊接
3.2内置方管：40*40*2.0mm
3.3底板冲压成形
3.4表面采用亚光灰喷塑工艺，厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.4脚轮：50mm×50mm(直径×宽度)
4.5脚轮支撑：0.5T
六、技术指标
1.工作电源：直流12V；直流5V；
2.工作温度：-40℃～+50℃
3．交流电源：220V
