作者：管理员发布时间：2025-03-19 10:57:52

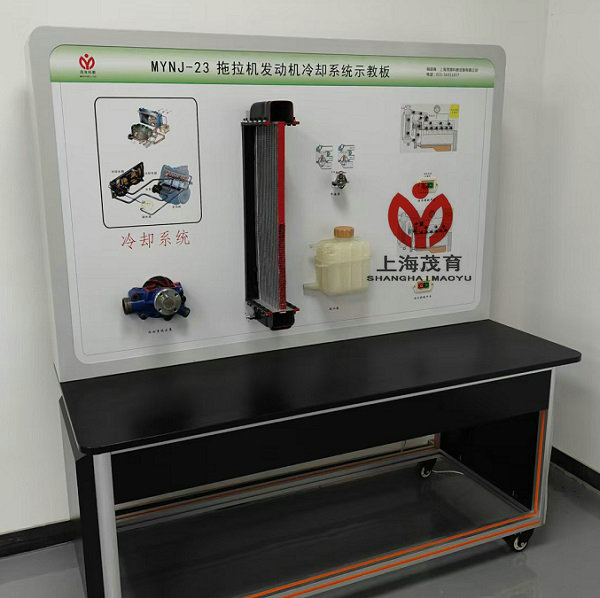

一、MYNJ-23拖拉机发动机冷却系统实训台-产品简介
该设备采用750P拖拉机发动机部件进行解剖处理，全面展示发动机冷却系统的内外结构(各部件齐全，剖面位置合理)。并辅以彩色发动机冷却系统结构原理图，可有效增强教学效果。
适用于中高等职业学校和培训机构对发动机冷却系统的结构，工作原理等动态教学演示需求。
二、功能特点
1.对冷却各关键部位(如：水泵、节温器等)进行解剖处理，各剖面喷涂不同颜色，全面展示发动机冷却系统的内外结构。
2.面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照发动机冷却系统结构原理图和实物，认识和分析发动机冷却系统的工作原理。
3.面板上安装有不同颜色的LED灯，通过LED灯顺序闪烁方式，可动态演示冷却液在大循环、小循环和混合循环中的流向。
4.面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等。
5.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格
1.外形尺寸（约）：1240×600×1700mm(长×宽×高)
2.外接电源：AC 220V±10% 50Hz
3.工作电压：DC 12V
4.工作温度：-40℃～+50℃
5.颜色：7032
6.钢管：40*40*3mm
7.机柜：1.5mm冷板冲压成形，背面设置维修门；
8.移动脚轮：100*60mm
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色结构原理图（面板：12009004mm)	套	1
2	点火开关		个	1
3	水泵总成		台	1
4	节温器		只
5	冷却风扇		个	1
6	LED灯动态冷却演示系统		套	1
7	移台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
