作者：管理员发布时间：2017-07-18 10:23:28

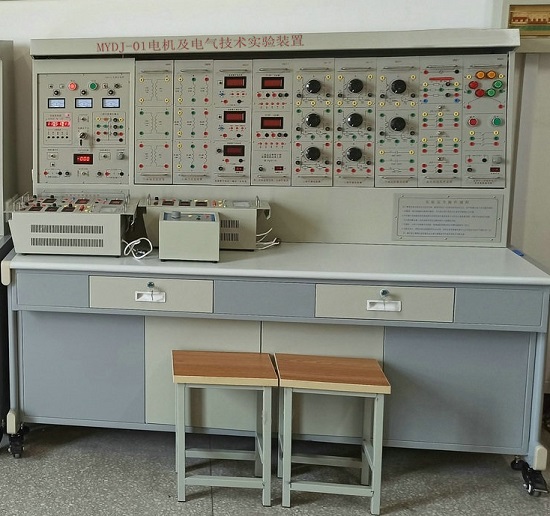

　　电机及电拖控制技术实验装置特点：1、综合性强：实训装置综合了目前国内各类院校电机及电气类课程的全部实训项目。

2、适应性强：能满足各类学校相应课程的实训教学，实训的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用组件式结构，更换便捷，如需要扩展功能或开发新实训，只需添加部件即可，永不淘汰。
3、整套性强：从仪器仪表、专用电源、电机及其它实训部件到实训连接专用导线等均配套齐全，配套部件的性能、规格等均密切结合实训的需要进行配置。
4、直观性强：各实训挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。
5、科学性强：实训装置占地面积少，节约实训用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源；实训噪声小，整齐美观，改善实训环境；电气控制实训，内容丰富，设计合理，除了加深理论知识外，还为学生走向社会打下良好的基础；测量仪表采用指针式（带超量程告警等）、数字式、智能化及人机对话等相结合，密切结合教学实训需要进行配置，使装置测量手段现代化；设有定时器兼报警记录仪，为学生实训技能的考核提供一个统一的标准。
6、开放性强：控制屏供电隔离（浮地设计），并设有内、外电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，使用方便；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良，所有这些均为开放性实训创造了条件，有利于提高学生分析问题和解决问题的能力。
7、对于基于PLC及变频器的电气控制实训项目，能够结合MCGS组态软件与计算机进行通信监控实训装置的运行状态，更加贴近工业现场。
8、实训装置包含了部分电机学试验及所有电机拖动及控制的实训项目，使学生能够了解基本的理论知识及熟练掌握操作技能。
三、技术性能：
1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：187×73×160cm
四、实训项目：
1、电机基础实训：
（1）直流他励电动机的认识
（2）直流他励电动机的空载试验
（3）直流他励电动机的工作特性
（4）三相鼠笼式异步电动机认识
（5）三相鼠笼式异步电动机空载试验
（6）三相鼠笼式异步电动机堵转试验
（7）三相鼠笼式异步电动机工作特性
2、电机拖动部分：
（1）直流他励电动机固有机械特性
（2）直流他励电动机人为机械特性
（3）直流他励电动机能耗制动机械特性
（4）直流他励电动机倒拉反转制动机械特性
（5）直流他励电动机电源反接制动机械特性
（6）直流他励电动机回馈制动机械特性
（7）三相异步电动机固有机械特性
（8）三相异步电动机人为机械特性
（9）三相异步电动机能耗制动机械特性
（10）三相异步电动机反接制动机械特性
（11）三相异步电动机回馈制动机械特性
3、电机控制部分：
（1）电枢回路串电阻起动及调速
（2）减压起动及降低电源电压调速弱磁调速
（3）三相异步电动机点动与自锁控制线路
（4）三相异步电动机的正反转控制线路顺序控制线路
（5）三相异步电动机全压起动控制线路
（6）三相异步电动机降压起动控制线路
（7）三相绕线转子异步电动机起动控制线路
（8）三相异步电动机能耗制动控制线路
（9）三相异步电动机的调速控制线路
（10）三相异步电动机单向起动及反接制动控制线路
（11）两地控制线路工作台自动往返循环控制线路
（12）三相异步电动机双向起动及反接制动控制线路
（13）三相双速异步电动机的控制线路
五、配置清单列表

序号	编号	名称	数量
1	DQ01B	电源控制屏	1套
2	DQ02	实验桌	1张
3	DQ03-1	固定电机导轨、光码盘测速系统及智能数显转速表	1件
4	DQ09	直流并（他）励电动机	1台
5	DQ10	三相鼠笼式异步电动机	1台
6	DQ11	三相线绕式异步电动机	1台
7	GDQ12	线绕式异步电动机起动与调速电阻箱	1件
8	DQ18	三相双速异步电动机	1台
9	DQ19	校正直流测功机	1台
10	DQ22	直流数字电压、毫安、安培表（三只表）（注：按实验要求每套需配2件）	2件
11	DQ44	数/模交流电流表	1件
12	DQ45	数/模交流电压表	1件
13	DQ25	单/三相智能功率、功率因数表	1件
14	DQ26	三相可调电阻器（每组90Ω*2/1.3A）	1件
15	DQ27	三相可调电阻器（每组900Ω*2/0.41A）	1件
16	DQ29	可调电阻器、电容器	1件
17	DQ31	波形测试及开关板	1件
18	DQ39	继电接触控制(一)	1件
19	DQ39-1	继电接触控制(二)	1件
20	DQ39-2	继电接触控制(三)	1件
21	MY05	实验连接线	1套
22	MY06	电工电子电拖及自动控制技能鉴定仿真软件	1套
23	茂育	实验指导书	1套
24	茂育	螺丝刀，14扳手及相关易损配件）	1套
