电工识图训练

作者：管理员     发布时间：2019-09-03 09:29:06
　　 电工识图训练实验目的:
   使学生学会识读较简单的电气原理图（含展开图）和安装接线图。
二、工具、仪表与器材:
   电动机单向运转起动控制电路的电气原理图及安装接线图，见图7-1和7-2。
三、训练步骤及要点:
1、识读如图1-1所示电动机单向运转控制电气原理图，并将识图情况记录于表7-1中。

图1-1  电动机单向运转控制电路原理图
表1-1   电动机单向运转起动控制电气原理图识读训练
组成电路的元件及规格 电路动作程序
主 电 路 辅助电路



2、识读如图1-2所示电动机单向运转控制电路安装接线图，并将识读情况记录于表7-2中。

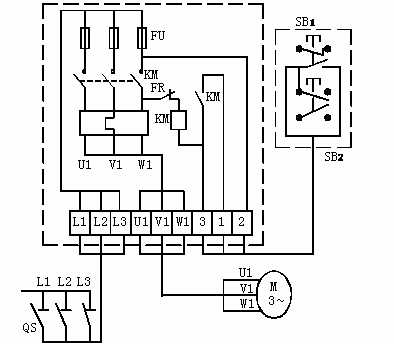

图7-2   用按钮和接触器控制电动机单向运转接线图
表1-2   电动机单向运转起运控制电路安装接线图识读训练
主电路所用器材 辅助电路所用器材
管材、线材、型号规格 元件清单 管材、线材、型号规格 元件清单


训练所用时间                                         参加训练者(签字)
                                                               年     月
