三相异步电动机接触器自锁控制线路

作者：管理员     发布时间：2019-12-11 10:11:59
　　 三相异步电动机接触器自锁控制线路操作所需电器元件明细表见表1

                 　　 　      表1
代号 名称 型号 规格 数量 备注
QS 低压断路器 DZ108-20/10-F 脱扣器整定电流0.63-1A 1
FU 螺旋式熔断器 RL1-15 配熔体3A 3
KM 交流接触器 CJX2-0910 线圈AC380V 1
SB1
SB2		 按钮开关 LAY16   2 SB1绿色
SB2红色
XT 接线端子排 TB15 AC660V25A 10位 装在挂箱最下端
M 三相鼠笼式异步电动机   UN380(Y)IN0.53APN160W 1
FR 热继电器 JRS1D-25 整定电流0.63-1A 1 整定电流0.63A
二、电路图

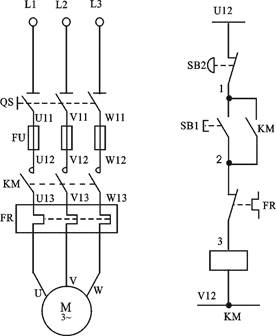

                                                  图1（a）
线路的动作过程是这样的；当按下起动按钮SB1，线圈KM通电主触头闭合，电动机旋转。当松开按钮时，电动机M不会停转，因为这时，接触器线圈KM可以通过并联在SB1两端已闭合的辅助触头KM继续维持通电，保证主触头KM仍处在接通状态，电动机M就不会失电，也就不会停转。这种松开按钮而仍能自行保持线圈通电的控制线路叫做具有自锁（或自保）的接触器控制线路，简称自锁控制线路。与SB1并联的这一对常开辅助触头KM叫做自锁（或自保）触头。
三、安装与接线

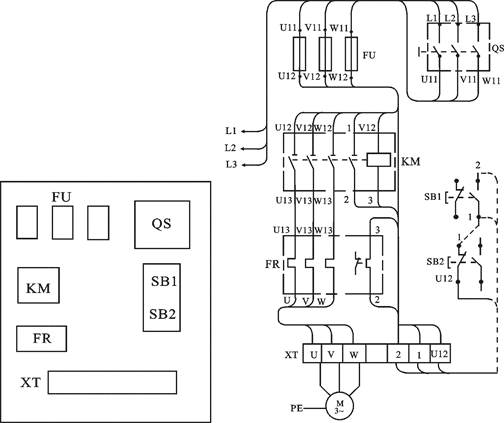

                            图1（b）                                                                 图1（c）

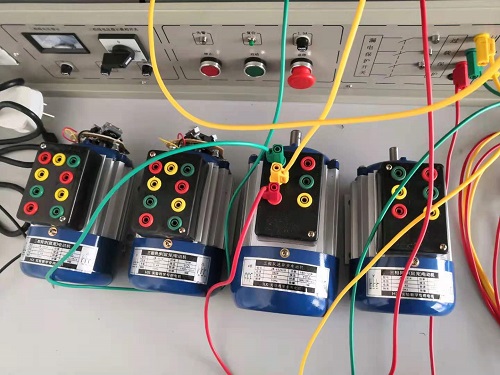

按图1（b）布置的位置，在挂箱上选定熔断器FU、开关QS、接触器KM、热继电器FR、按钮SB1、SB2及端子排XT等器件。
接线时动力电路用黑色线，控制电路用红色线；启动按钮SB1用绿色并装在SB2的上面，停止按钮SB2用红色；实线表示明配线，虚线表示装在板后为暗配线。安装接线后应符合第二章2-1的要求。
四、检测与调试：
确认接线正确后，接通交流电源L1、L2、L3并“合”开关QS，按下SB1，电机应起动并连续转动，按下SB2电机应停转。
