化工工程实训装置

[规格型号]：MY-324B

[产品名称]：温度安装检测控制装置

[价格]：询价元

[在线客服]： 客服一 客服二

[优惠服务]： 打电话即可享受优惠服务

产品介绍：

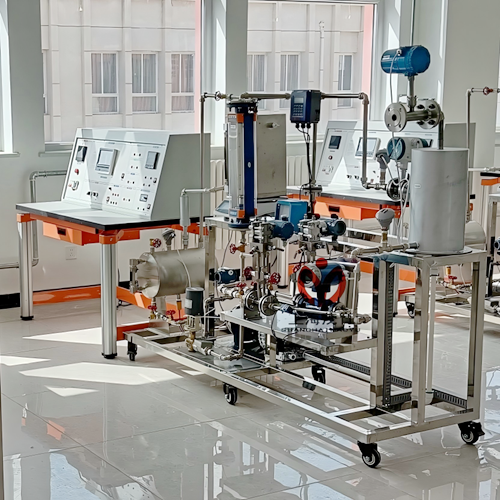

温度安装检测控制装置

一、概述
温度安装检测控制装置集成多类型温度传感器、变送器及智能调节仪表，构建0-150℃范围的完整温度测控教学平台。装置支持传感器选型安装、PID调节、系统故障排查及串级控制等实训项目，适用于自动化、过程控制等专业的《温度测控技术》、《工业仪表应用》课程，培养学生温度系统设计、调试与维护的综合能力。
装置的实验温度范围0—150℃，可快速升温，快速降温。其重要结构特点是微小、紧凑、美观、安全。装置由实验温度箱、加热器、可控硅调压模块、K型温度传感器1200℃传感变送器等组成。可以和智能调节仪组成温度检测和闭环PID调节温度控制系统。
装置通过智能调节仪的通讯口与上位机通讯。控制参数可以在智能控制仪表中以及位机中设置。上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。温度安装检测控制系统具有保护，提供IEC标准信号及相关测试点供单片机接入进行编程实验。
二、实训系统功能
1、控制系统以温度为测量对象，工艺流程简明，配置多类型的温度系列仪表，整个系统采用开放性设计，可进行仪表的选型、安装、调校检定、调节系统投运、故障设置及排除、联锁投运等实训功能。
三、实训项目
1、温度检测元件认识、选型、安装；温度变送器选型
2、补偿导线的选型；温度检测仪表的比较校验；
2、手持红外测温仪的操作
3、温度调节显示仪表选型组态、调试、投运
4、温度检测、变送、调节显示系统故障排除；
5、温度系统报警及连锁控制系统设计；
6、温度单回路系统的设计与整定；
7、温度串级回路系统的设计与整定。
四、实训系统配置
1、系统框架（1套）
304不锈钢
外形尺寸（长宽高）2000×500×1550mm、实验台1200×700×1550mm。
2、铂热电阻（2支）
3、铂热电阻（2支）
4、铂热电阻（1支）
5、铂热电阻（1支）
6、双金属温度计（1支）
7、双金属温度计（2支）
8、装配式热电偶（8支）
9、装配式热电偶（1支）
10、单相调压模块（1块）单相
11、电加热管（1支） 220V/1.5KW
12、防干烧模块（1块）
13、电动调节阀（1台）
14、压力表（2台）0～0.4OOKPa
15、液位计（2台）中心距300mm
16、夹套锅炉：双层不锈钢制作耐压0,6MP加热功率1500W,模拟控制4-20MA.
17.万能输入温度变送模块（9只）
18、彩色7寸12路万能输入模块1套含485通信、多种万能信号输入输入信号。
19、水泵（2台）
20、马沸炉（1台）
单相200V，50Hz，2kW。最高温度1000℃，配控制器，温度控制误差<0.5℃。开孔并配安装螺纹，用于实训中插入并安装热电偶、热电阻测温元件。
21、输入侧防爆安全栅（2台）
22、补偿导线（10m）与所用热电偶配套。
23、实验台：1200×700×1550mm。桌子采用70*70MM铝型圆形材形为结构，桌面支架由铝材一次性压铸成型，连接而成。

友情提示：
1、设备验收：各采购单位收货时请检查温度安装检测控制装置的货品外观，核实温度安装检测控制装置的数量及配件，拒收处于受损状态的温度安装检测控制装置；
2、设备质保：茂育将为各采购单位提供温度安装检测控制装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对温度安装检测控制装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致温度安装检测控制装置的选型错误或购买设备数量错误，造成温度安装检测控制装置的退换货要求，将不被接受；
4、设备货期：温度安装检测控制装置发货期为参考值，如您需要了解温度安装检测控制装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对温度安装检测控制装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关温度安装检测控制装置的技术咨询。
