化工工程实训装置

[规格型号]：MYHG-41

[产品名称]：单管升膜蒸发实验装置

[产品价格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格

产品介绍：

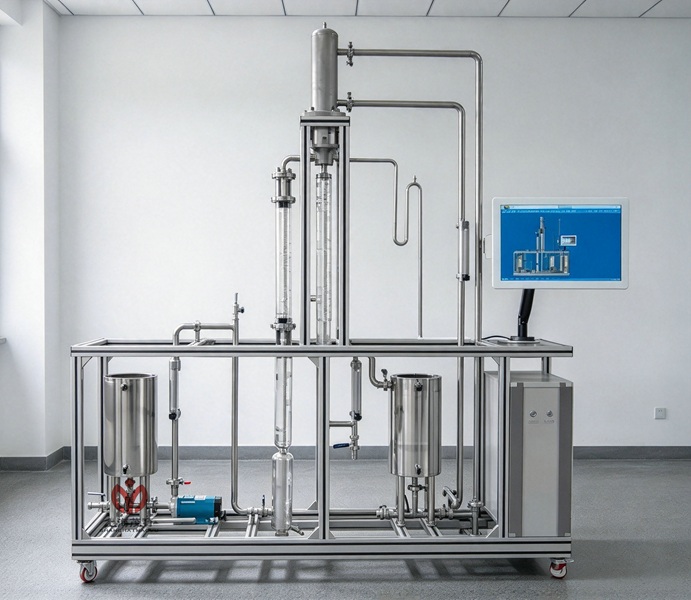

MYHG-41单管升膜蒸发实验装置

单管升膜蒸发实验装置是一种用于观察和研究流体在升膜蒸发器内流动状态以及测量在不同流型下的对流传热系数和蒸汽干度的实验设备。装置集成预热釜、玻璃观测段及多段加热系统，可直观观察泡状流至环状流的流型演变过程。通过精确控制进料流量与加热功率，测定不同流型下的对流传热系数与蒸汽干度，适用于蒸发传热机理与设备性能的实验研究。
该实验装置主要由预热釜、加热段、玻璃观测段、测量段、液体冷却器、蒸汽冷凝器、单管升膜蒸发器、进料流量检测装置、离心泵、原料箱、温度控制仪表、电器和不锈钢仪表柜等组成。
其中，单管升膜蒸发器是该装置的核心部分，由管内径为14mm、管长为1400mm的不锈钢管组成。在操作时，液体通过进料流量检测装置（如转子流量计）进入预热釜进行预热，然后经过加热段加热后进入单管升膜蒸发器。在蒸发器内，液体在管壁上形成薄膜并被蒸汽加热蒸发。
玻璃观测段可以观察到流体在升膜蒸发器内的流动状态，如泡状流、弹性流、搅拌流和环状流等。同时，测量段可以用于测量在不同流型下的对流传热系数。液体冷却器和蒸汽冷凝器则分别用于冷却蒸发后的液体和冷凝产生的蒸汽。
此外，该实验装置还配备了温度控制仪表和电器，可以实现对加热功率、进料流量等参数的精确控制。不锈钢仪表柜则用于集中放置测控和电气设备，方便操作和管理。
通过使用装置，可以深入了解升膜蒸发的工作原理和性能特点，为实际的工业应用提供有力的技术支持和指导。同时，该实验装置还可以用于教学和科研领域，为相关领域的人才培养和科学研究提供重要的实验手段。

分项	说明
装置功能	1.观察流体水在升膜蒸发器内的流动状态（泡状流、弹型流、搅拌流和环状流）。 2.测量在不同流型下的对流传热系数及蒸汽的干度。
设计参数	传热系数：1000-5000 ( w/m^.2.^oC)。液体流量：4~40L/h、常压操作。
公用设施	水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。电：电压AC220V，功率2.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。实验物料：清洁自来水，外配设备：无。
主要设备	304不锈钢预热釜：功率2.0KW，可调，带保温层。 304不锈钢加热段：φ22750mm，功率0.2KW可调，带保温层。玻璃观测段长度100mm高硼硅玻璃视窗。 304不锈钢测量段：φ18500mm，功率0.2KW可调，带保温层。 304不锈钢液体冷却器：列管冷凝器，换热面积0.1m² 。 304不锈钢蒸汽冷凝器：列管冷凝器，换热面积0.1m² 。 LZB-10转子流量计：流量范围6～60L/h 。不锈钢离心泵 1台。不锈钢水箱 1台。冷却水出口温度 1支。主体温度、壁面温度热电偶3支。宇电AI702M多路数字温度显示仪。宇电AI518温度控制仪（带手动功能）。 304不锈钢仪表柜：测控、电器设备在实验架上。 304不锈钢材质框架15005002000mm(长×宽×高)，带脚轮及禁锢脚。
测控组成	变量	检测机构	显示机构	执行机构
	液体温度	Pt100铂电阻	数字温度仪	无
	预热温度	Pt100铂电阻	数字温度控制仪	固态调压模块
	液体流量	转子流量计	流量计就地显示	管路出口闸阀（手动）

服务与售后保障：
1.货品验收：请您收货时仔细检查单管升膜蒸发实验装置的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
